6x6规格贴片式轻触按键结构设计

本次呈现的是6x6规格贴片式轻触按键的全套结构设计，这类按键是电子电路领域应用极广的基础输入元件，日常可见于消费电子、工业控制板卡、智能家居终端、车载电子模块等诸多场景，承担着人机交互中最基础的触发输入功能，小到蓝牙耳机的功能按键、路由器的复位键，大到工业控制柜的面板操作键、医疗设备的功能选择键，都能见到这类贴片按键的身影。不同于直插式按键，贴片式结构更适配当前SMT回流焊的自动化生产工艺，无需人工插装即可完成整板焊接，能大幅提升电子组装产线的生产效率，同时贴片结构的焊接点位于元件底部，在有限的PCB板空间内占用的投影面积更小，更适配高密度布板的紧凑型电子产品设计需求。

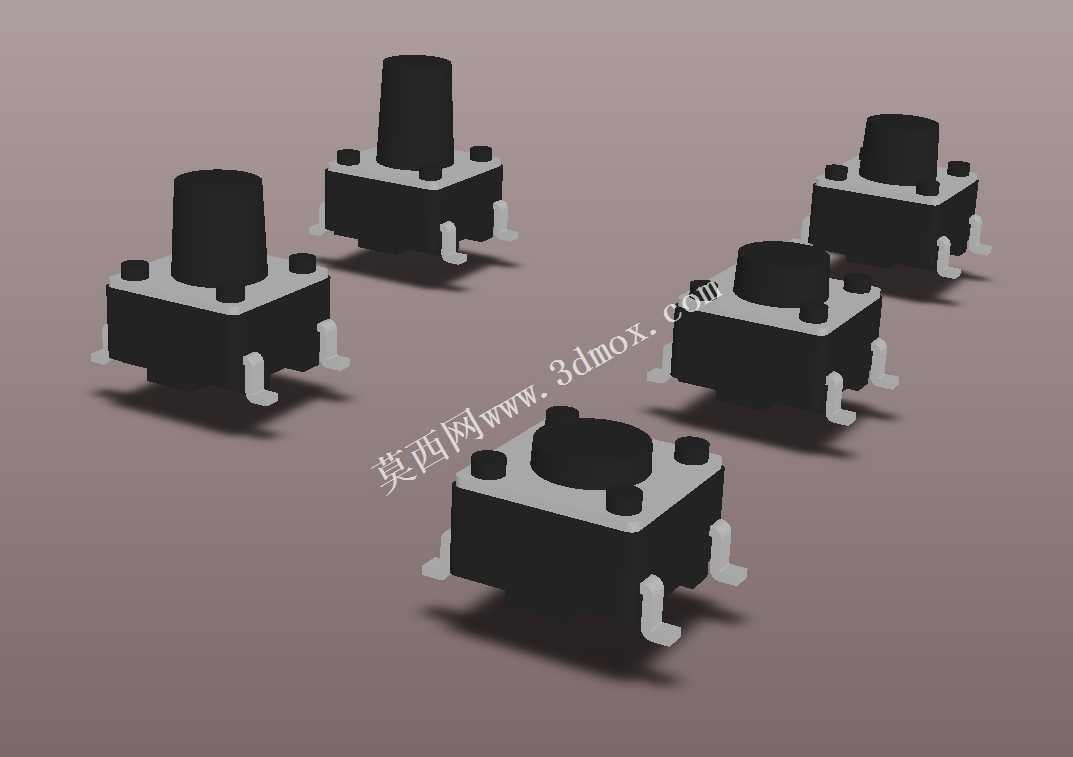

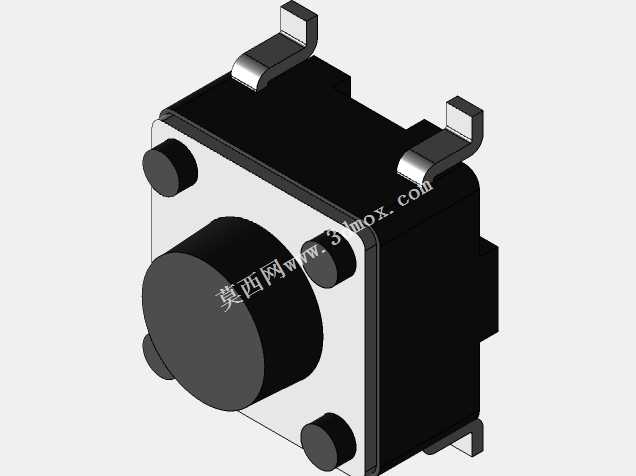

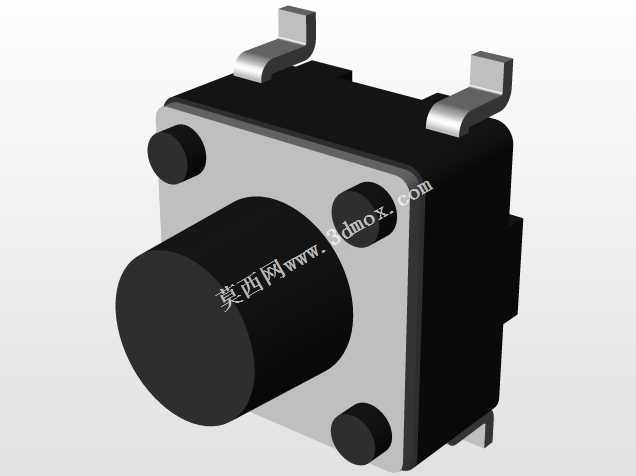

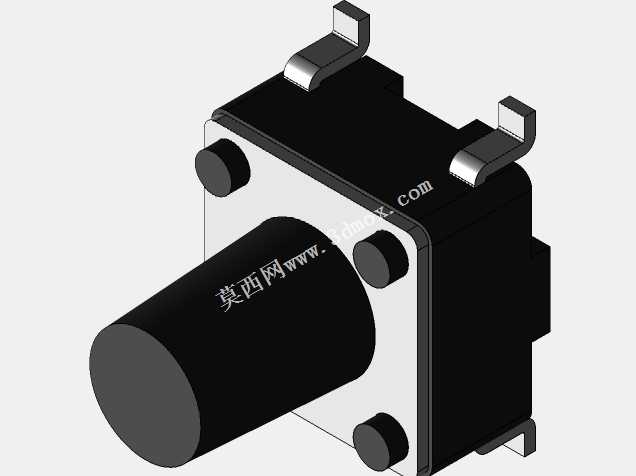

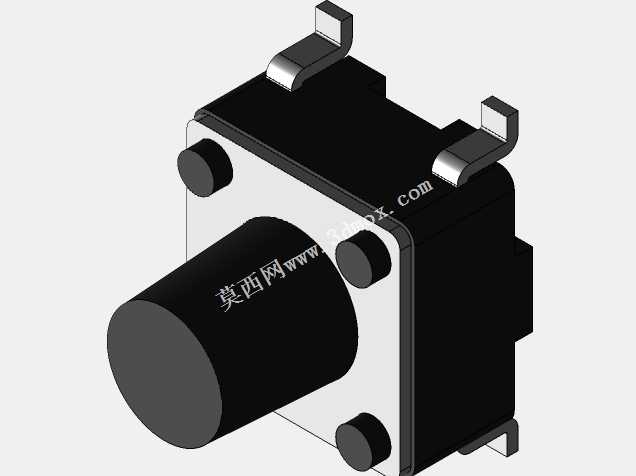

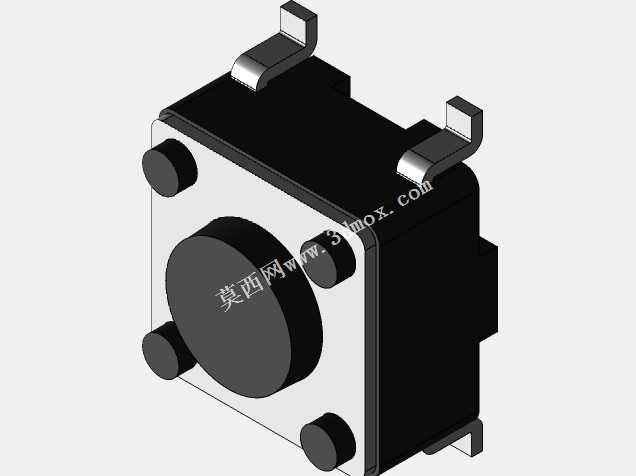

从功能特性来看，这类6x6贴片按键属于瞬时接触式开关，常态下内部触点处于断开状态，当外部施加按压力达到动作阈值时，内部导电结构连通对应电路引脚，输出触发信号，撤去按压力后开关自动复位断开，具备触发灵敏、回弹干脆、接触电阻稳定的特点，不同高度的按键型号可以适配不同厚度的设备外壳，满足不同按键行程的设计需求。本次设计的按键集合覆盖了多种常见的按压柱高度规格，能够适配不同的面板装配间隙，无需额外调整结构即可匹配多数常规产品的装配需求。

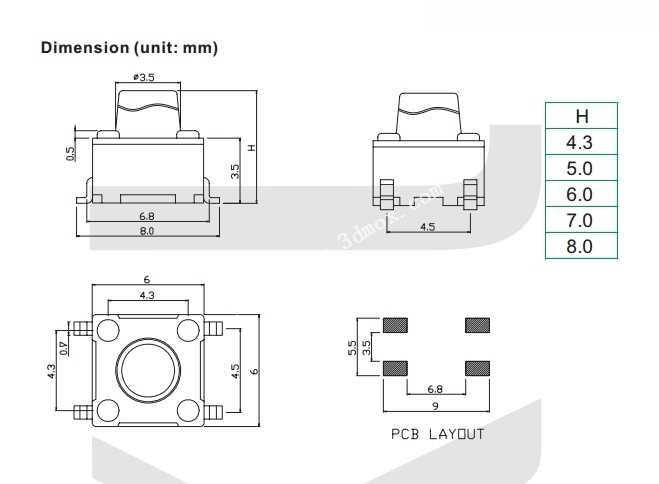

在设计思路上，首先严格把控6mm×6mm的标准底座外形尺寸，确保引脚位置完全符合行业通用的贴片封装规范，能够直接适配市面上通用的PCB封装库，无需重新绘制封装即可直接导入Layout设计，降低硬件设计的适配成本。结构上底座采用耐高温工程塑料材质，能够承受SMT回流焊过程中的高温环境，不会出现壳体变形、引脚移位的问题；四个贴片引脚对称分布在底座四周，焊接后与PCB板的结合强度更高，能够承受一定角度的侧向按压力，避免日常使用中出现按键脱落、焊点开裂的问题。内部的弹性接触结构采用成熟的弹片设计，保证足够的按压寿命，同时在按压过程中提供清晰的触感反馈，让使用者能够明确感知触发动作的完成。

安装边界方面，除了底座本身6mm×6mm的投影尺寸外，设计时预留了足够的焊接安全间距，按键周边0.5mm范围内避免布置过高的元器件，防止焊接过程中出现连锡问题，同时也给按键按压时的微小形变预留足够空间；不同高度的按键型号对应不同的按压行程，在面板开孔设计时，开孔尺寸略大于按键按压柱直径0.2-0.3mm，保证按压过程中不会出现卡滞问题，同时按键顶面与面板表面预留0.1-0.2mm的间隙，避免外壳公差导致按键被持续按压出现常通问题。整套设计兼顾了生产适配性、使用可靠性与装配便捷性，能够覆盖绝大多数常规电子设备的按键选型需求。
