焊接式DN50法兰玻璃视镜结构设计

这款视镜主要应用在化工、食品制药、给排水、油气输送等工业流体输送管路系统中，安装在管道的特定节点位置，能够让运维人员在不拆解管路、不中断介质输送的前提下，直观观测管道内部流体的流动状态、介质颜色浑浊度、是否存在杂质沉积或气泡裹挟等情况，是管路系统中实现可视化运维的核心配套部件，可帮助操作人员及时判断管路是否存在堵塞、介质混合异常、流量波动等问题，大幅降低管路巡检的操作难度，提前排查生产运行隐患。

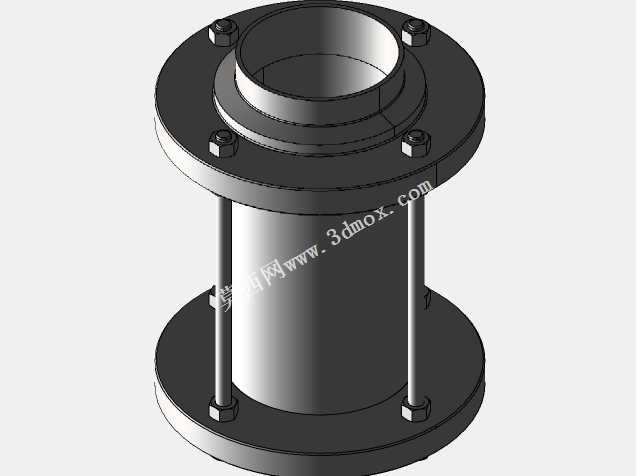

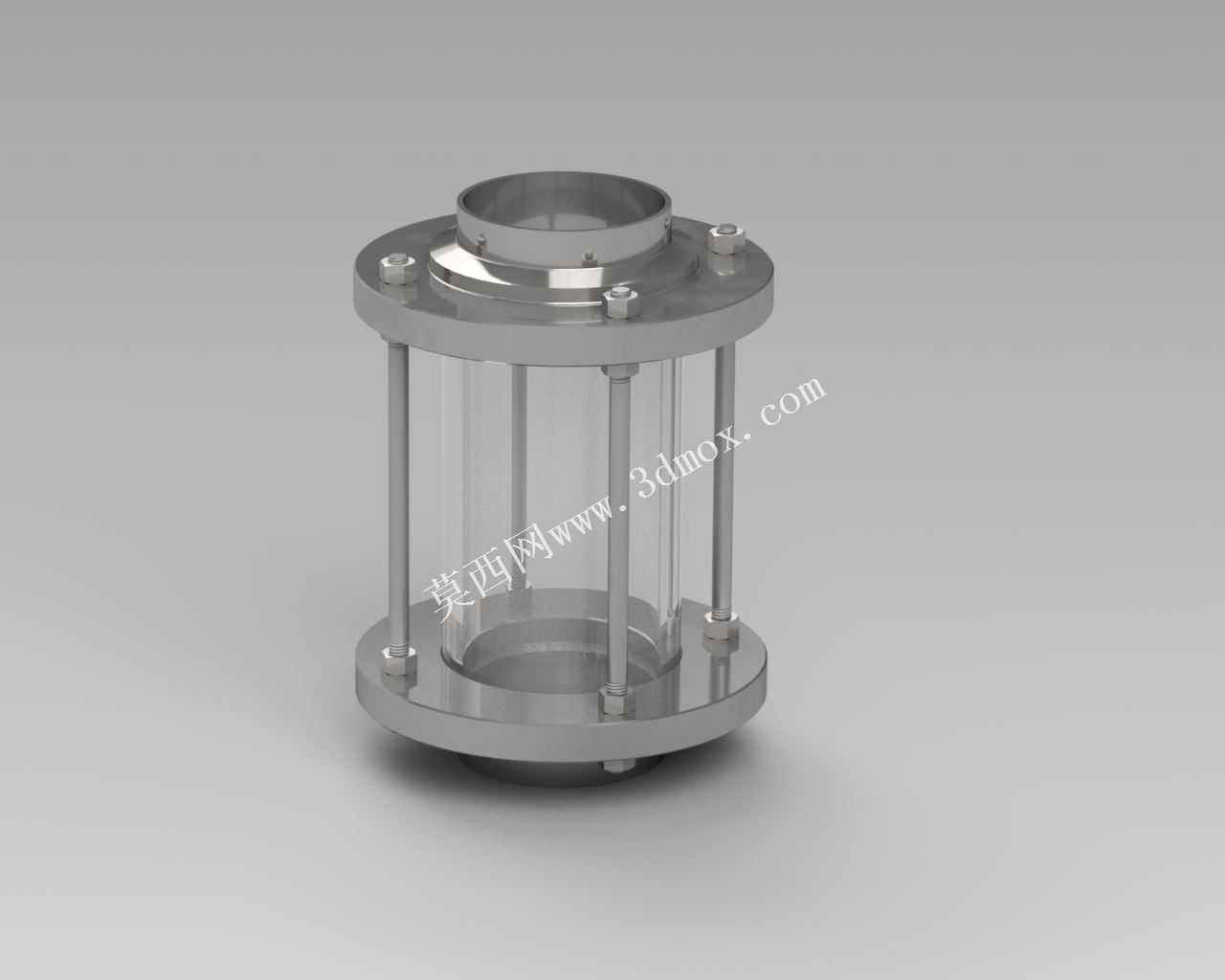

从功能特性来看，这款视镜采用上下法兰夹持透明玻璃筒的结构设计，上下法兰均为金属材质加工而成，具备足够的结构强度来承受管路内的介质压力，多根周向均匀分布的拉紧拉杆配合锁紧螺栓，能够为玻璃筒体提供均匀稳定的夹持力，既保证密封结构的压紧力充足，避免介质泄漏，又能防止局部受力过大导致玻璃筒体碎裂。中间的透明筒体采用高透光的耐压玻璃材质，透光率高、观测无畸变，同时具备良好的耐温耐压性能与化学稳定性，可适配多数常规工业流体的输送工况，两端的焊接连接端能够直接与同通径的管道进行焊接固定，连接强度高、密封可靠性强，适配DN50通径的管路安装需求。

在设计思路上，这款视镜优先兼顾了结构可靠性与观测便利性，整体采用同轴对称结构设计，所有受力部件沿管路轴线周向均匀分布，避免管路运行过程中出现应力集中的问题。上下法兰的密封面预留了密封件安装槽位，可适配不同材质的密封垫片，满足不同介质、不同压力温度工况下的密封需求。拉紧拉杆的长度经过精准核算，既保证玻璃筒体的安装空间充足，又能让锁紧螺栓的行程处于合理区间，方便现场安装与后期的维护拆解。

从安装边界来看，这款视镜为焊接式连接结构，适配公称通径DN50的管路，安装时需要保证两端连接管道的同轴度，避免焊接过程中产生的额外应力作用在视镜本体上，尤其是玻璃筒体部位不能承受额外的弯矩或扭力。视镜整体的径向尺寸控制在合理范围内，不会占用过多的管路安装空间，可适配多数常规工业管路的安装布局，安装完成后玻璃筒体处于完全可视的状态，不存在观测死角，运维人员可从任意角度观察内部流体状态，同时金属结构件的外表面做了防锈处理，能够适应多数工业现场的环境使用要求，长期使用也不会出现锈蚀脱落污染介质的问题。
