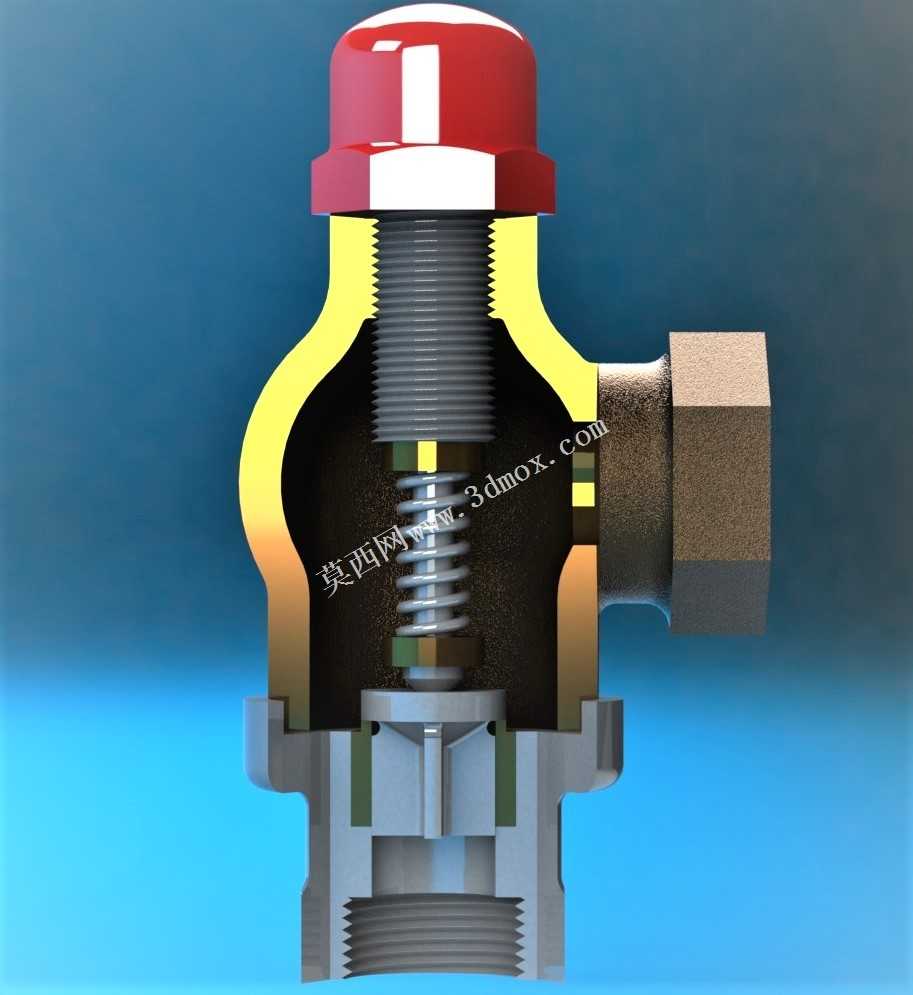

角式弹簧载荷安全泄压阀剖面结构

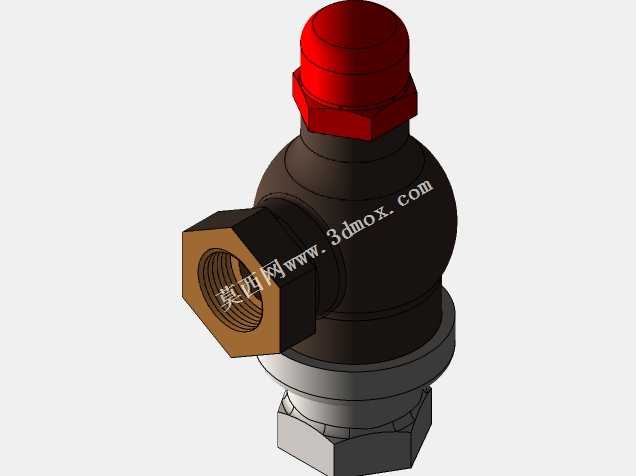

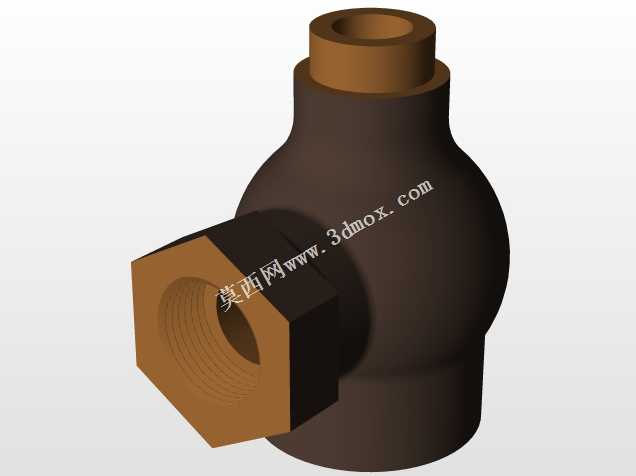

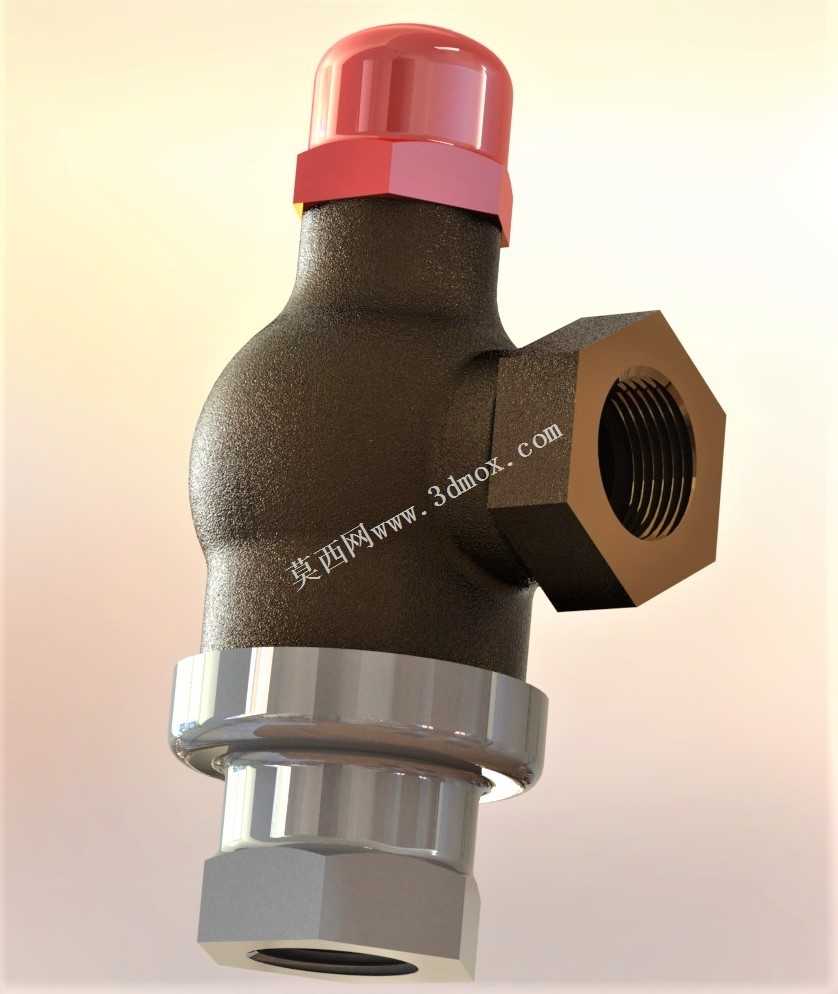

这款角式结构的安全泄压装置，主要应用在承压流体管路、小型压力容器、家用供水供热系统、小型气动液压回路中，核心作用是在系统内部压力超过预设安全阈值时，自动开启泄放多余压力，待系统压力回落至正常工作区间后自动闭合复位，避免管路或容器因超压发生爆裂、介质泄漏等安全事故，是承压流体系统中不可或缺的安全防护部件。从结构设计来看，该阀采用角式进排流向布局，介质从阀体下部的内螺纹接口垂直进入阀腔，当介质压力超过弹簧预紧力时，会向上顶起带密封面的阀瓣，多余介质从侧部的外螺纹接口侧向排出，这种角式布局能有效节省管路安装空间，尤其适合管路走向存在90度转向的安装场景，无需额外加装弯头配件即可完成泄压支路的布设。内部核心承压部件采用弹簧预紧式结构，顶部的红色调节帽可通过旋转改变弹簧的压缩量，以此精准整定阀门的开启压力，适配不同工作压力的系统需求；阀瓣与阀座的密封面采用贴合式硬密封结构，保证正常工作状态下的零泄漏，避免介质无故损耗；阀体内部的流道做了圆弧过渡处理，能减少介质泄放时的流阻，降低泄压过程中的流体噪音与阀体振动。安装边界方面，该阀下部采用标准管螺纹连接，侧部出口同样为通用管螺纹规格，整体外形紧凑，阀体主体采用黄铜材质兼顾强度与耐腐蚀性，顶部调节帽做了醒目的红色涂装，便于日常巡检时快速识别安全部件位置，安装时需保证阀瓣轴线垂直于水平面，确保弹簧受力均匀，避免出现开启压力偏差、密封不严的问题，侧部泄放口需连接导流管路将泄放介质引至安全区域，防止高温、高压介质泄放时伤及周边人员或设备。在实际工况应用中，这类小型角式安全阀常配套在小型蒸汽发生器、家用壁挂炉、压缩空气储气罐、供水增压系统中，相比直通式安全阀，其角式结构的抗水锤能力更强，在压力波动频繁的管路中也能保持稳定的启闭性能，不会因管路介质的瞬时冲击出现误开启的情况，内部弹簧做了防腐处理，可适配水、蒸汽、低压压缩空气等多种常见流体介质，长期使用也不会出现弹簧锈蚀卡滞导致的失效问题。
