DN30口径150LBS级电动蝶式阻尼阀

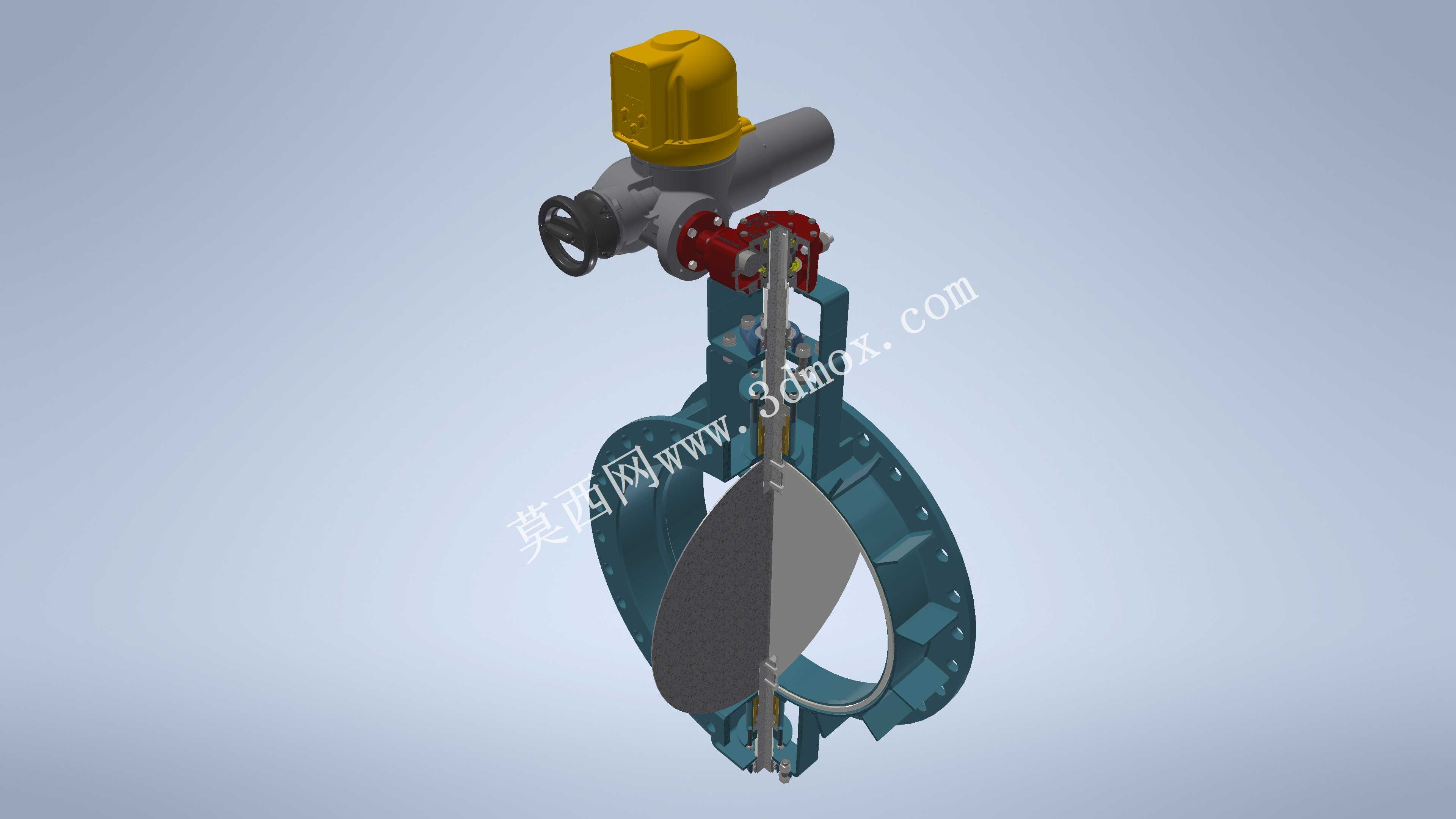

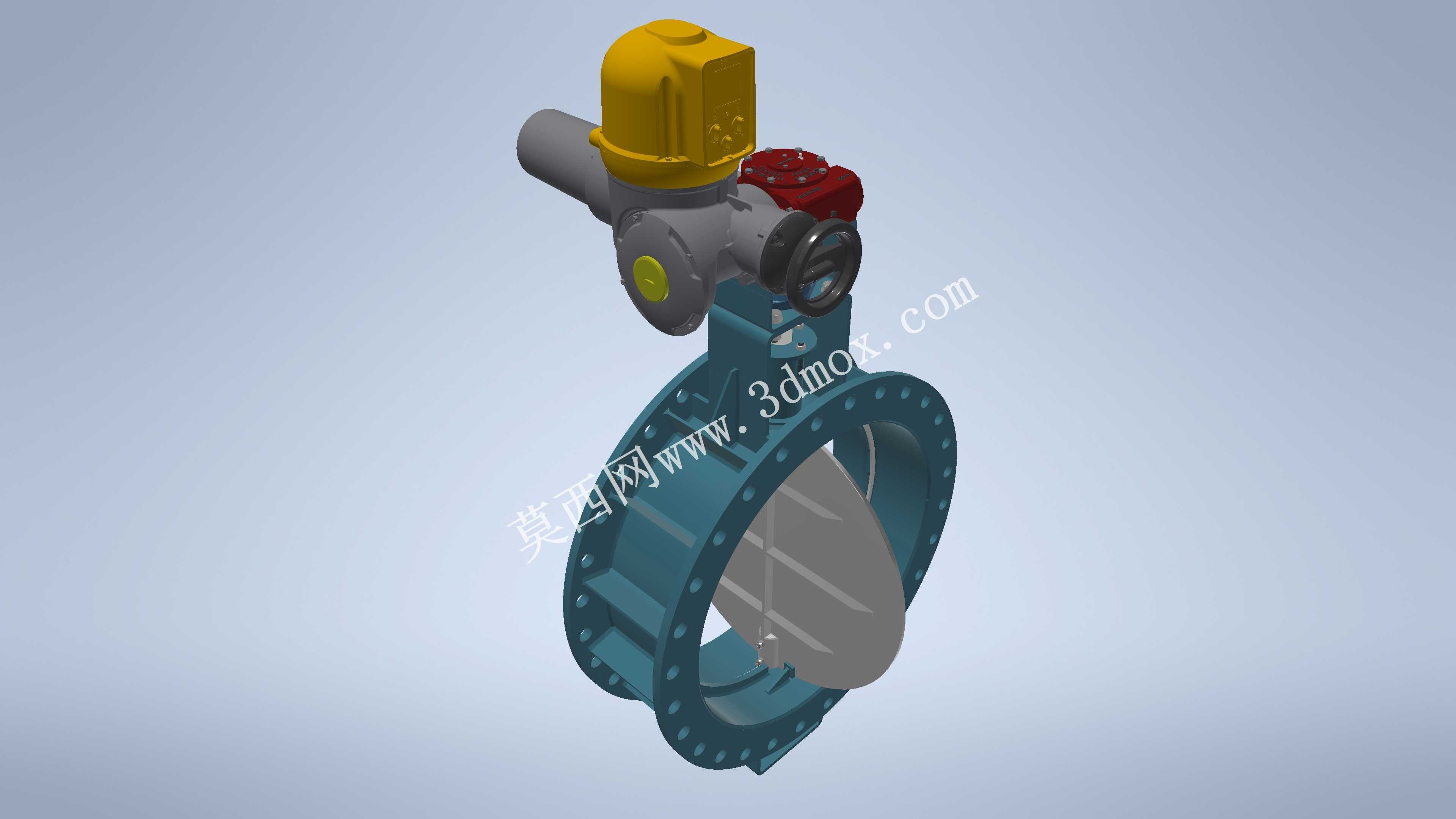

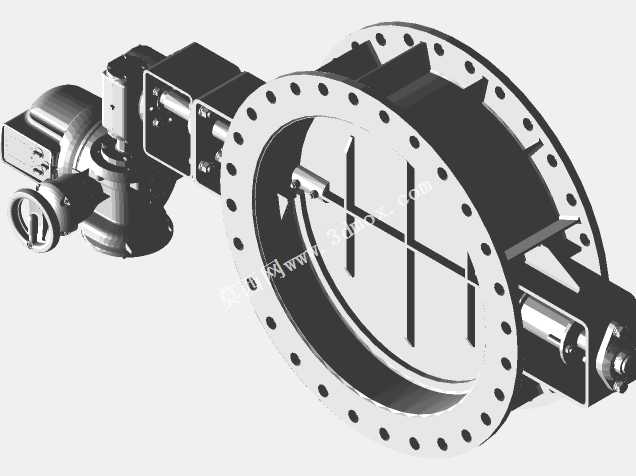

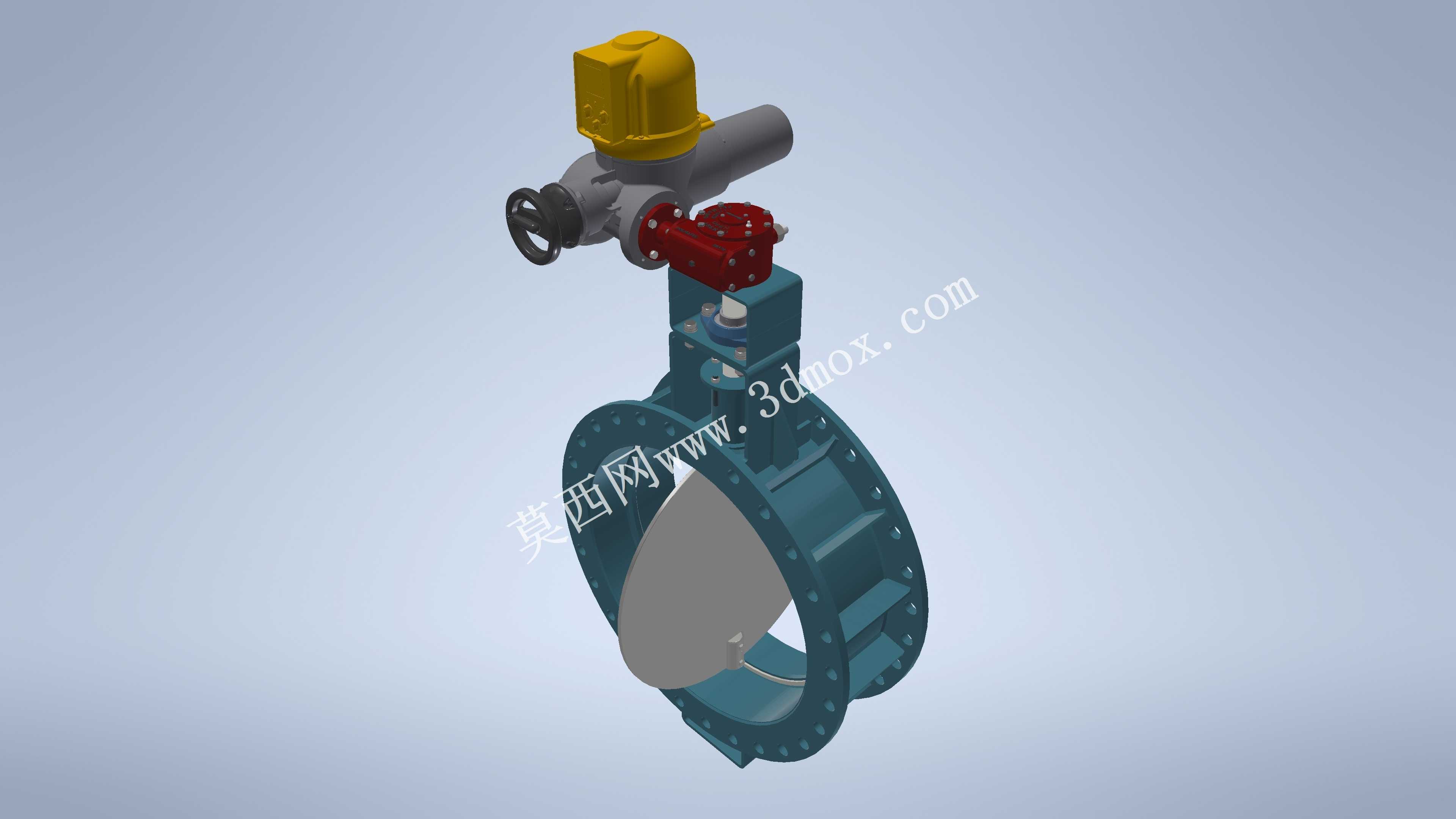

该款阻尼蝶阀主要应用于市政燃气输送、工业燃气管网、中高温工艺气体管路的通断与流量调节场景，可适配长距离管线的压力波动工况，有效削弱管路启闭过程中的水锤、气锤冲击，避免管路因瞬时压力剧变出现焊缝开裂、密封失效、仪表损坏等问题，保障输配系统长期稳定运行。产品采用对夹式法兰连接结构，公称通径为DN30，压力等级对应150LBS，可适配常规工业管线的安装间距要求，阀体采用法兰式凸缘结构，周向均匀布置螺栓安装孔，安装时无需额外加工适配法兰，可直接与同压力等级的管线法兰配对紧固，安装边界紧凑，可适配狭窄管廊、设备夹层等空间受限的安装场景。驱动端采用电动执行器搭配蜗轮减速副的结构，执行器顶部设置防护端盖，可适配户外露天安装的防雨防尘需求，侧方配置手动操作手轮，在断电、电控系统故障的应急工况下，可通过手轮完成手动启闭操作，兼顾自动化控制与应急操作的双重需求。阀板采用流线型偏心密封结构，启闭过程中阀板与密封座无持续摩擦，可有效降低密封件磨损速率，延长阀门整体使用寿命，密封结构采用柔性石墨加碳纤维复合密封材质，可适配最高1000℃、最低-40℃的介质温度范围，覆盖高温烟气、低温燃气等多类介质的输送需求。阀杆采用不锈钢材质加工，上下配置青铜衬套与润滑结构，启闭转动阻力小，长期运行无卡滞风险，所有外露紧固件均采用不锈钢材质，可适配户外、潮湿、轻度腐蚀环境下的使用需求，无需额外做防腐处理。设计过程中充分考虑了管路阻尼需求，通过阀板的型线优化与执行器的行程阻尼匹配，在启闭过程中实现缓开缓闭的动作特性，可将管路瞬时压力波动控制在安全阈值内，同时阀板全开状态下流阻系数低，不会对管路输送效率造成明显影响，兼顾阻尼防护与输送效率的双重需求。
