集成式急停控制按钮操作盒结构设计

这款集成式急停控制按钮操作盒，是工业现场电气控制回路中常用的安全操作部件，主要应用在生产流水线旁、单机设备操作侧、自动化工作站周边、输送线沿线等需要就近设置紧急停机触发点的场景，能够在设备出现异常工况、人员操作遇突发风险时，第一时间切断设备控制回路，触发设备安全停机逻辑，避免机械伤害、设备碰撞、物料损毁等安全事故发生，是工业设备安全防护体系里不可或缺的基础操作部件。

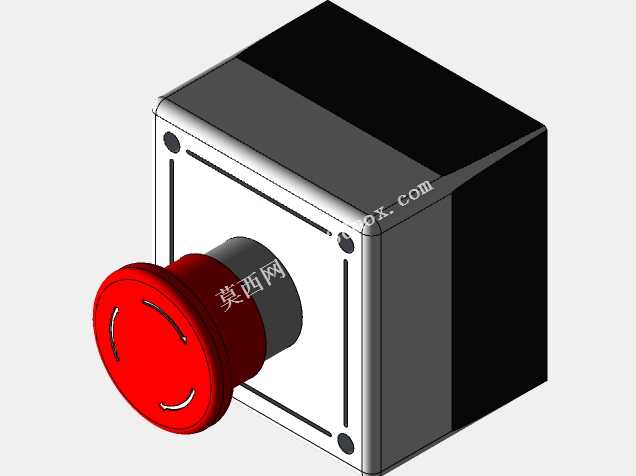

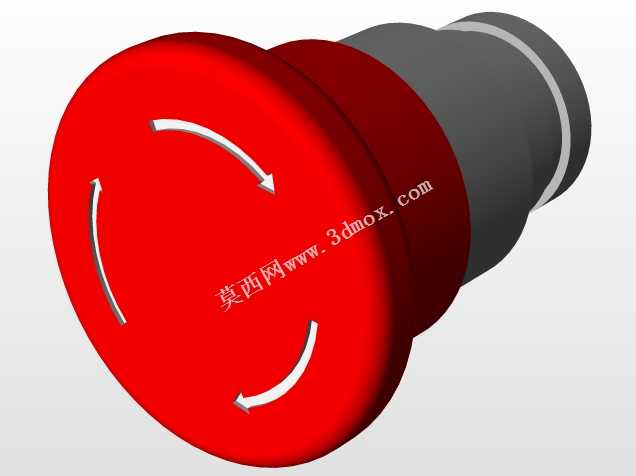

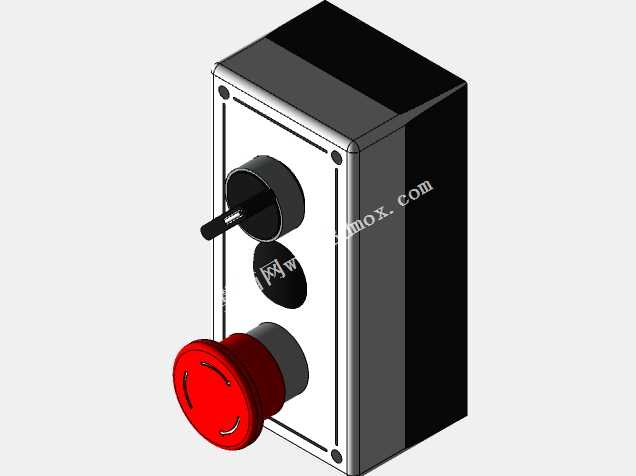

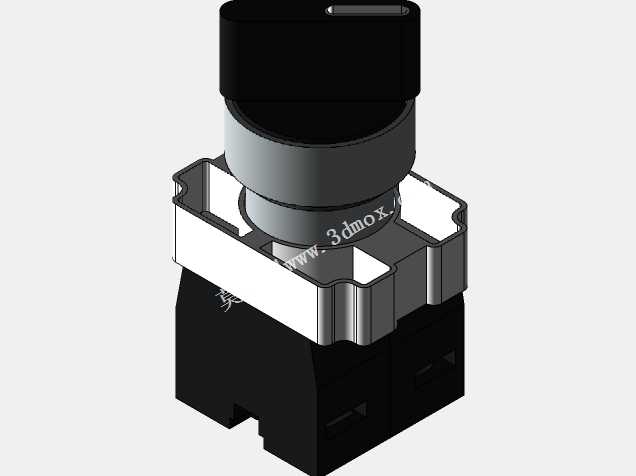

从功能特性来看，该操作盒集成了两类操作控件，最下方的红色大直径蘑菇头按钮为急停触发控件，采用旋转复位的结构设计，按下后可保持锁定状态，需要顺时针旋转按钮头才能解除锁定恢复待机状态，避免误触碰导致设备意外重启；上方的黑色旋钮为二档位选择开关，可用于设备模式切换、本地远程控制切换或者辅助回路通断控制，满足现场多状态操作的需求，控件布局符合一线操作人员的操作习惯，急停按钮设置在最易触碰的下部位置，紧急情况下无需目视确认即可快速拍按触发。

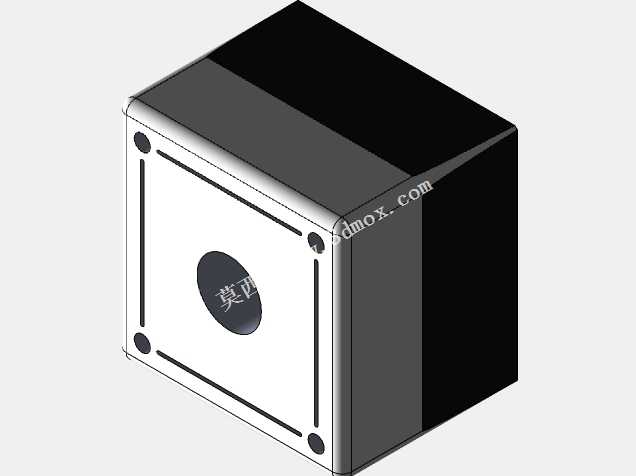

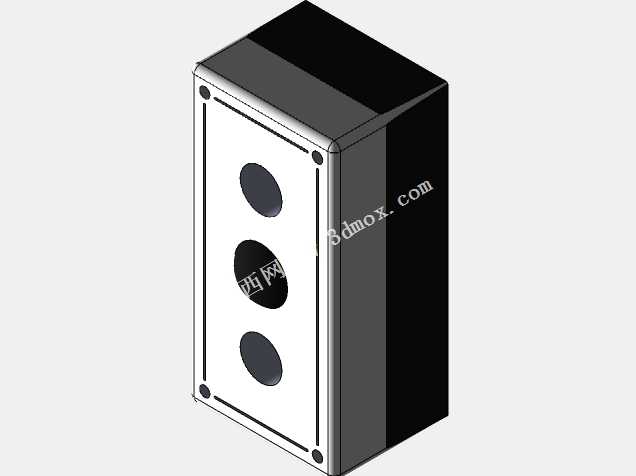

在设计思路上，整体采用方正的密封式盒体结构，盒体边缘做了小圆弧过渡处理，既避免尖锐边角划伤操作人员，也能提升盒体的结构强度，四个角点预留的安装孔位可直接配合螺丝完成墙面固定、设备机架挂载或者立式支架安装，适配多种安装场景；盒体正面的控件安装位做了沉台设计，能够让控件与盒面贴合更紧密，提升整体的防护等级，减少车间粉尘、切削液飞溅进入盒体内部影响电气触点可靠性的风险。

从安装边界来看，盒体整体尺寸紧凑，宽度适配常规86型电气安装底盒的安装间距，深度可容纳常规按钮的接线端子与导线弯折空间，安装时仅需在安装面预留对应四个孔位的固定点位，正面操作空间预留不小于150mm的操作半径即可满足拍按急停、旋转旋钮的操作需求，盒体侧面预留的穿线孔可适配常规工业控制电缆的穿入密封，能够直接对接设备的电气控制回路，无需额外做结构改装即可投入使用，适配绝大多数工业设备的现场安全改造、新机配套的安装需求。
