带手柄锁紧式抱箍紧固连接结构

　　这类带手柄的锁紧抱箍结构，常出现在需要频繁拆装、无需额外工具即可完成紧固的管路安装场景里，比如小型流体输送管线的临时接驳、实验台架的管件固定、传感设备的外置安装位锁紧，都能看到这类结构的实际应用。和普通的喉箍、卡箍不同，它自带的加长手柄螺杆不需要配套扳手，徒手就能施加足够的锁紧力矩，日常运维调整的时候不用随身携带工具，对现场操作的友好度很高。

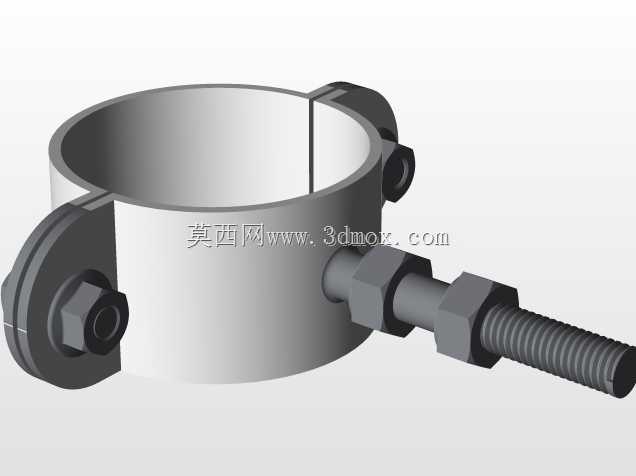

　　从结构设计逻辑来看，主体的半开式环形箍体采用了等壁厚的圆弧过渡，开口处的两个连接耳做了加厚处理，还预留了销轴与螺杆的铰接位——一侧是固定铰接的螺栓座，另一侧是带开口槽的卡位，配合带双六角螺母的手柄螺杆，既能通过螺母调整夹紧行程的初始范围，也能在扳动手柄的时候利用杠杆力把环形箍体的开口收窄，抱紧内部的圆柱管件或者安装座。设计的时候特意把铰接点的位置做了偏心量匹配，避免手柄锁死之后出现回弹松脱的问题，同时螺杆上的两个螺母还能充当锁紧防松的结构，调整好夹紧直径之后锁死两个螺母的相对位置，后续拆装只需要扳动手柄就能完成，不用反复调整螺纹行程。

　　安装边界上，环形箍体的内径适配常规的圆管外径规格，箍体宽度覆盖了常见的管件连接受力需求，不会因为夹紧力集中导致管件变形；手柄螺杆的伸出长度预留了足够的操作空间，哪怕是戴劳保手套操作也能顺利扳动锁紧，不会出现操作空间不足卡手的问题。整个结构的受力路径很清晰：锁紧时的力矩通过手柄传递到螺杆，再拉动两个连接耳向内收拢，力均匀分布在整个环形箍的内表面，和被抱紧的圆柱面充分接触，不会出现局部应力集中压伤管件表面的情况。在传感器安装场景里，这类结构可以快速把传感探头固定在不同管径的管线或者支架上，调整安装位置的时候只需要松开手柄就能滑动调整，到位之后直接扳紧即可，比传统的螺栓紧固卡箍效率高很多，也不会因为反复拆装出现螺纹滑牙的问题，适合需要经常调整安装位置的轻型设备固定场景。
