顶装式工业排风散热风机结构设计

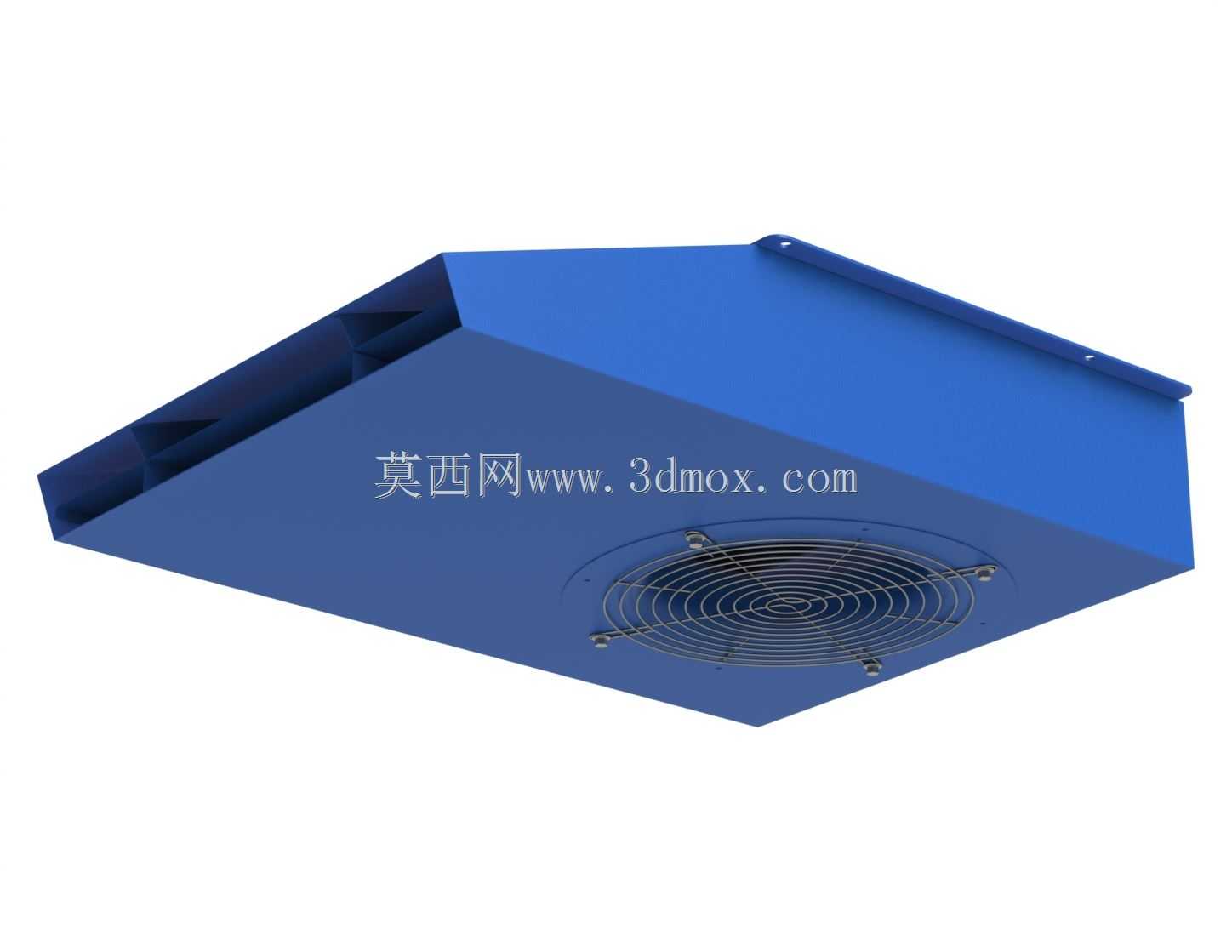

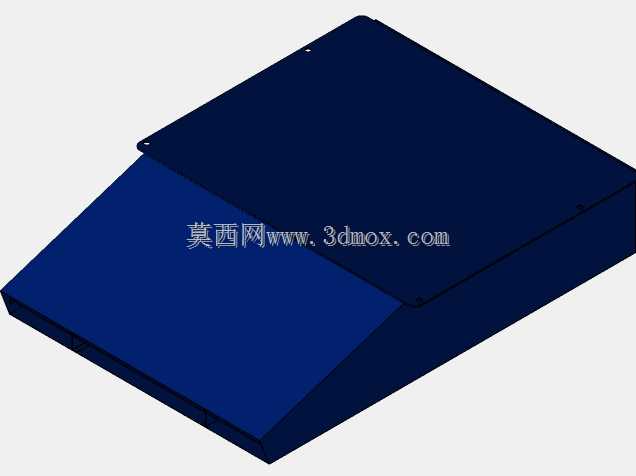

　　这款顶装式排风风机的结构设计，核心围绕密闭柜体顶部的散热排风需求展开，在电控柜、工业设备机柜、小型集成设备舱这类需要顶部排风的场景中适配性极强。不同于侧壁安装的轴流风机，顶装结构可以利用热空气自然上浮的物理特性，让柜内积聚的热空气无需额外导流就能直接被风机抽出，大幅降低柜内散热的风阻损耗，提升排风效率。从结构设计来看，风机主体采用方形薄型壳体，壳体边缘做了外翻安装边，安装边上预留了对应规格的固定孔位，安装时可以直接贴合机柜顶部的预留开口，通过螺栓完成固定，不需要额外制作转接安装支架，能有效压缩设备顶部的占用空间，适配顶部空间局促的集成设备布局。风机进风侧配置了金属防护网罩，网罩采用同心圆钢丝焊接结构，网孔间隙控制在安全范围内，

　　既不会阻挡进风气流，又能避免运维过程中人员误触高速运转的风轮，同时还能阻挡大体积杂物落入风机内部，降低风轮卡滞的故障概率。壳体的风道部分做了平滑过渡设计，从进风侧的圆形风区到方形壳体的出风侧，没有突兀的折角结构，能减少气流在风道内部的涡流损耗，降低风机运转时的气动噪音，适合在对噪音有一定要求的车间室内设备上使用。设计过程中充分考虑了安装边界的适配性，安装边的孔位间距匹配行业内通用的机柜顶部安装开孔标准，不需要对现有柜体顶部结构做二次改造就能直接替换同规格的老旧风机，降低设备升级改造成本。壳体采用薄钢板折弯焊接成型，表面做了喷塑处理，具备基础的防锈抗腐蚀能力，能适配普通工业车间的使用环境，不会因为长期接触空气中的潮气、

　　少量油污出现表层锈蚀脱落的问题。风轮采用多叶片前倾式结构，在相同转速下能提供更大的排风量，同时动平衡调校预留了足够的精度余量，长期高速运转不会出现明显的振动传递，避免振动传导到柜体内部引发元器件连接松动的问题。在实际选型适配时，这款风机可以根据柜内的发热功率匹配对应转速的电机配置，不需要改动外部安装结构就能实现不同风量档位的适配，对于系列化设备的散热设计来说，能大幅减少结构件的重复开模成本，提升零部件的通用化率。
