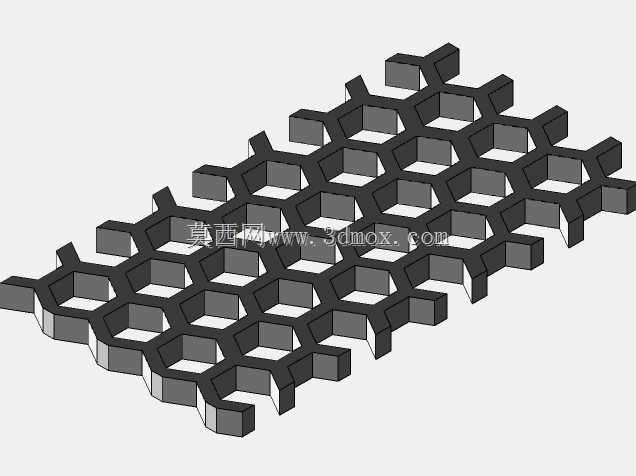

正六边形蜂窝状多孔格栅结构

　　这类正六边形蜂窝格栅结构，最早在航空航天夹层结构中得到规模化应用，如今已经延伸到传感器封装、流体整流、设备防护、缓冲吸能等多个工程场景，不同场景下的结构参数差异极大，建模时需要先明确具体的安装边界与工况要求。从结构特性来看，正六边形排布是所有二维平铺网格中材料利用率最高的构型，相同孔隙率下比刚度、比强度远高于方形、三角形网格，在承受面外均布载荷时，筋条受力均匀，不会出现方形网格转角处的应力集中问题，同时连续贯通的六边形孔道既可以保证流体、气流的顺畅通过，也能为内置的传感元件提供规整的安装定位空间。建模过程中首先要确定单胞的核心参数：六边形的对边距决定了单孔的有效通流尺寸，筋条厚度直接关联整体结构的承载能力与重量，

　　整体格栅的外轮廓尺寸需要完全匹配安装位的边界，通常会在最外圈的半六边形位置做封边处理，避免边缘出现开口薄弱区，安装边的预留宽度需要根据固定方式调整，采用螺栓固定时要在封边区域对应位置留出安装孔位，孔边距要满足结构件的最小设计要求，避免安装时出现筋条撕裂。在传感器相关应用场景中，这类结构常作为传感探头的防护整流罩使用，一方面可以阻挡外界大尺寸杂物触碰敏感元件，另一方面规整的蜂窝孔道可以梳理紊乱的来流，让气流或液流以均匀的流速接触传感面，降低紊流带来的测量误差，此时筋条厚度通常取较小值，在保证结构刚度的前提下尽可能降低对流体的遮挡，孔道的轴向长度需要根据整流要求计算，长径比过小无法起到整流效果，过大则会带来额外的流阻损失。

　　如果是用于缓冲吸能场景，筋条会设计出诱导变形的微小倒角，让结构在承受冲击载荷时按照预设的顺序逐层压溃，吸收冲击能量，此时建模需要重点关注筋条连接处的圆角过渡，避免冲击时出现脆性断裂。建模时优先采用阵列方式生成整体网格，先绘制单个正六边形的闭合轮廓，按照蜂窝排布的偏移量做线性阵列，再统一拉伸成实体，最后通过布尔运算合并所有筋条，这种建模方式便于后续参数调整，修改单胞尺寸、筋厚、整体外形时只需要调整阵列参数与拉伸深度即可，不需要重新绘制整体轮廓，能大幅提升设计迭代效率。需要注意的是，不同加工工艺对结构的最小尺寸有明确限制，采用3D打印时最小筋厚不能低于打印工艺的最小成型尺寸，采用机加工方式制作时要考虑刀具的加工可达性，避免出现刀具无法进入的内角区域。
