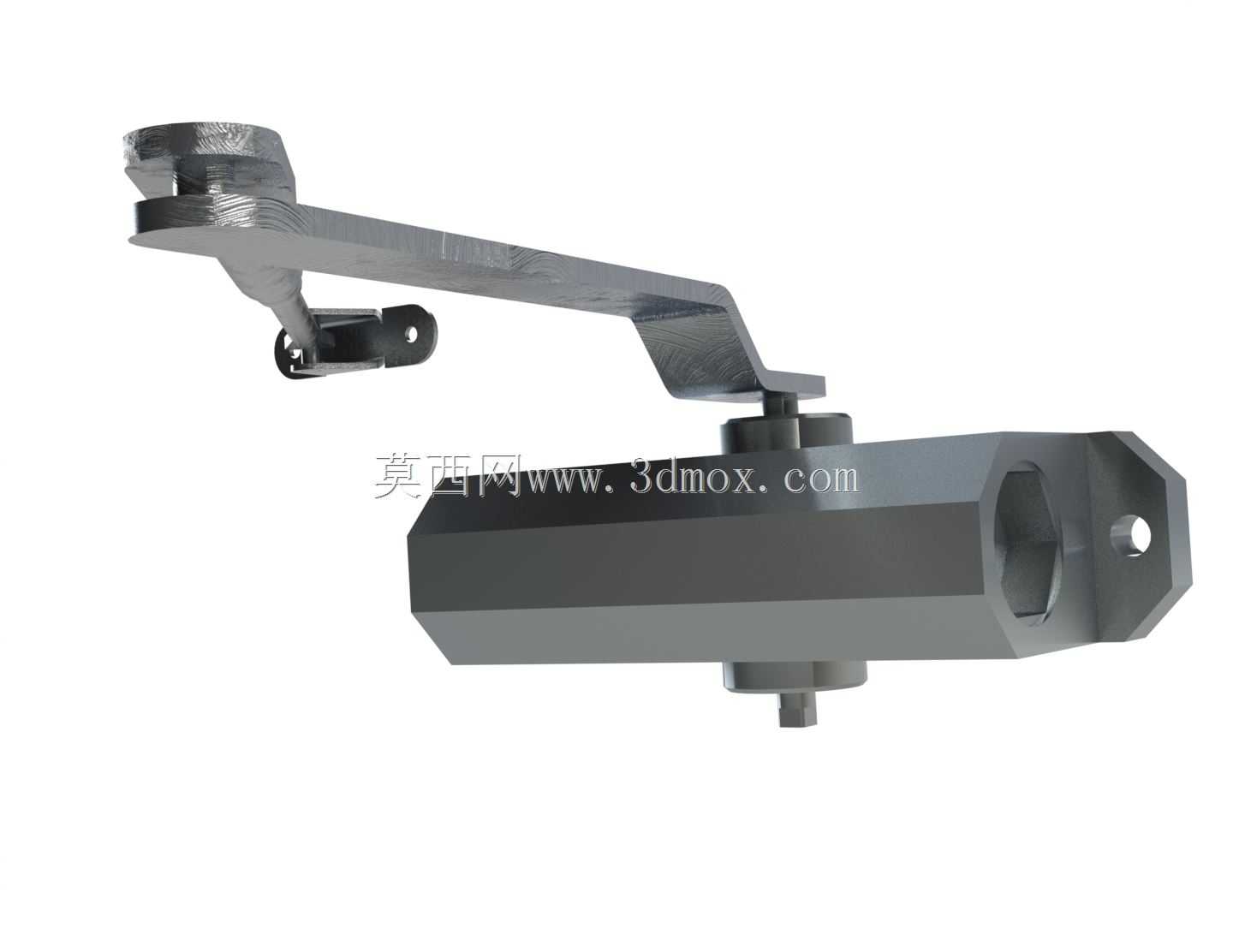

商用建筑闭门器结构三维设计模型

　　这款闭门器结构的三维建模，核心围绕商用公共空间门体的自动闭合需求展开，日常应用覆盖写字楼消防通道、商场公共出入口、住宅单元门等场景，核心作用是在人员通行后驱动门体自动平稳复位闭合，避免门体长期敞开导致的空调能耗流失、消防分区失效、外部噪音粉尘侵入等实际问题，同时可规避强风环境下门体快速撞击门框造成的五金损坏、人员磕碰风险。

　　从功能特性来看，该结构采用内置液压阻尼回路的设计思路，可实现关门过程的两段式速度调控：开门角度超过70度后的大角度复位阶段，连杆带动转轴转动时，阻尼腔体内的液压油通过大孔径油路回流，提供较小的阻尼力，让门体快速完成大角度闭合，缩短复位等待时长；当门体转动至距离闭合位置10度以内的锁止阶段，油路自动切换为小孔节流模式，阻尼力显著提升，让门体缓慢贴合门框，避免撞击产生的噪音与结构冲击，同时保证锁舌能顺利卡入锁座完成锁闭。

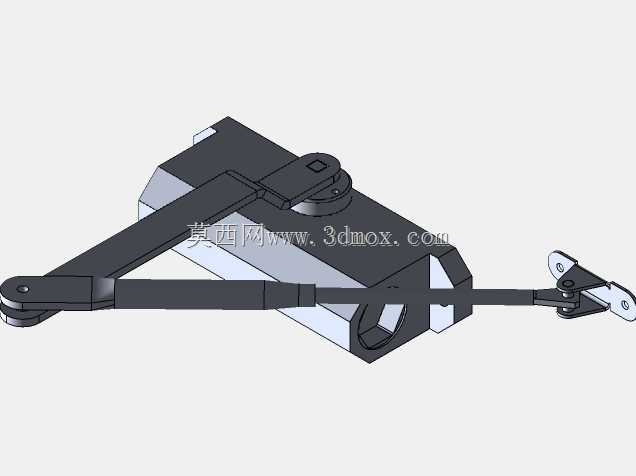

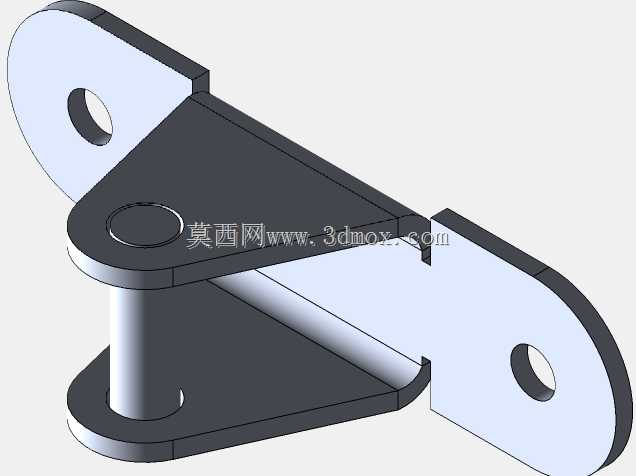

　　建模过程中对安装边界做了充分的工程适配：主体壳体采用六角柱形结构，对应安装孔位的中心距严格匹配常规门体的闭门器安装标准，可直接适配厚度40-60mm的木质、钢制防火门安装需求，无需额外打孔改位。连杆部分采用折弯式摇臂结构，摇臂与主体转轴的连接位设置了角度调节余量，可适配门框与门页之间不同的安装间隙，避免安装时出现连杆卡滞、转动干涉的问题。摇臂末端的连接头设计了腰型调节孔，可在安装时微调摇臂的初始预紧角度，保证关门到位后的锁止压力符合门体密封要求。

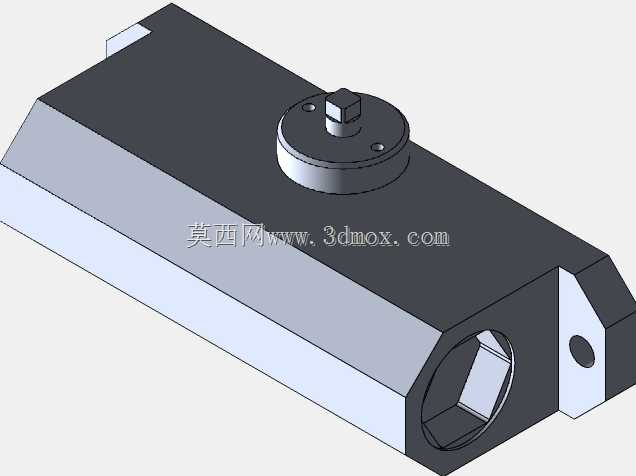

　　结构细节上，主体壳体的端面预留了调速阀的安装位，建模时还原了阀芯的节流槽结构，可直观展示阻尼调速的工作原理；转轴与壳体的配合位设置了密封槽结构，对应密封圈的安装位置，避免长期使用过程中液压油渗漏；摇臂与转轴的连接位设计了防松卡簧结构，可承受高频次开关门带来的交变载荷，避免连接位松动脱落。整个模型的装配关系完全还原实际产品的装配逻辑，各运动部件之间的间隙预留符合机械加工的公差要求，可直接用于门控五金的结构验证、安装模拟以及相关教学演示场景。
