CBI整体式传感元件三维结构设计

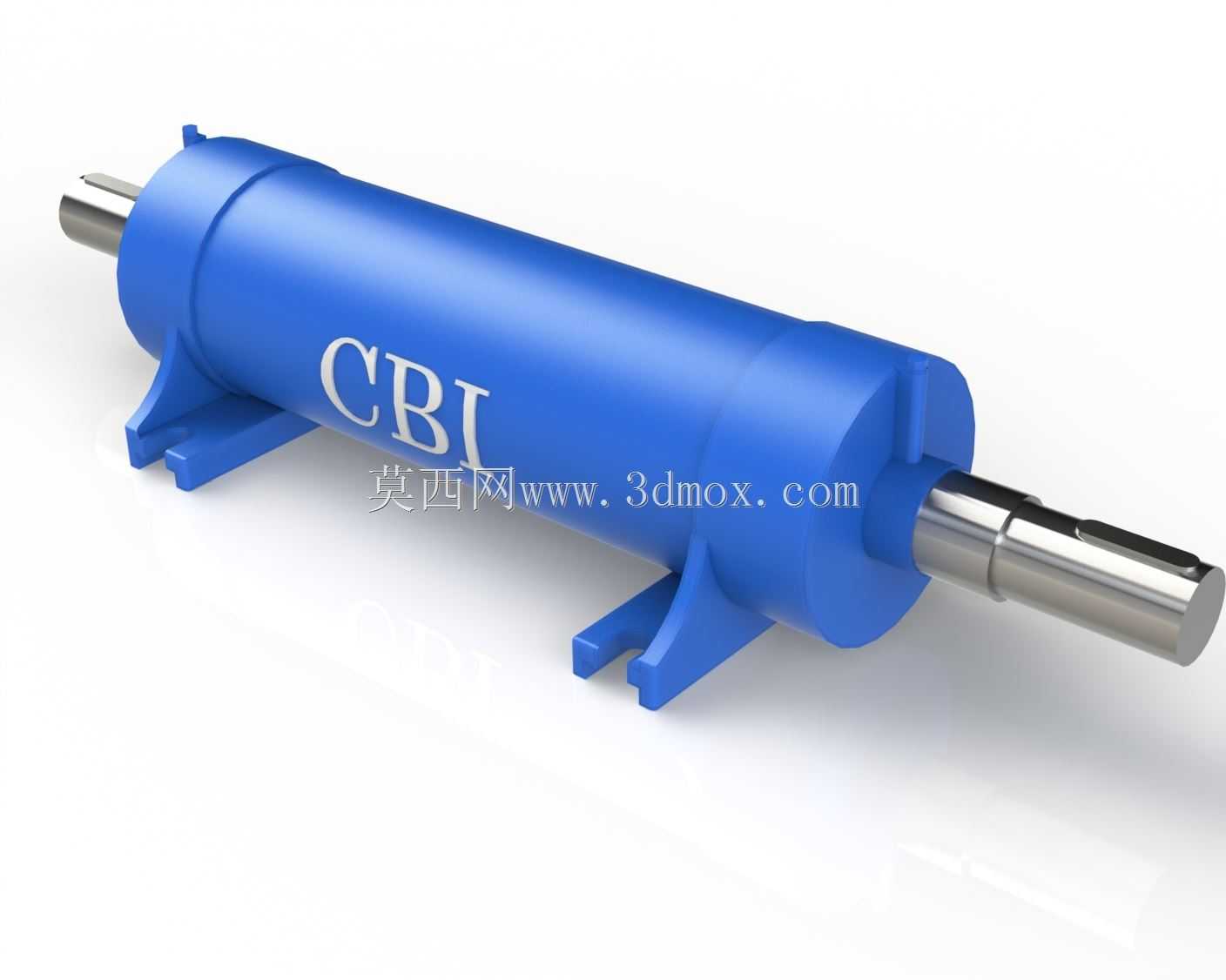

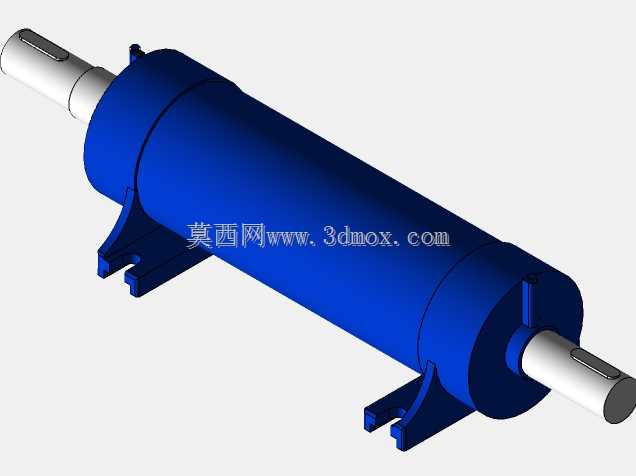

　　这款整体式CBI传感构件主要面向工业传动链路的运行状态监测场景，常见于输送线主轴、小型动力输出单元、精密传动试验台的转速、扭矩参数采集环节，区别于分体拼装式传感组件，其一体化筒身结构能大幅降低现场安装的对中调试难度，减少多组件拼接带来的装配累积误差。从结构设计逻辑来看，主体采用等径圆柱筒作为核心承载壳体，表面预留的CBI标识区域同时兼顾出厂标识刻印与安装对位参考作用，筒身两侧对称布置的下伸式安装支脚，直接与壳体一体成型，省去了额外安装支架的配套需求，支脚底部的安装平面做了铣平处理，能保证与设备安装基面的贴合度，避免长期运行受振动影响出现传感数据漂移。两端伸出的阶梯轴段做了分级公差设计，靠近壳体的轴段为安装定位段，

　　与设备轴承位配合时采用过渡配合公差，保证同轴度控制在0.02mm以内，最外侧的轴段为信号输出或机械联动接口，可根据实际使用场景匹配联轴器或者信号接插件。设计过程中特意将内部传感元件的容纳腔做了居中布置，让壳体自身的重量分布沿轴向完全对称，减少高速旋转工况下的动平衡校正工作量，筒身壁厚经过受力校核，在满足1.5倍额定载荷下的结构强度要求的同时，尽可能压缩壳体外径，缩小整体安装占用空间。安装边界方面，支脚的两个安装孔中心距经过标准化适配，能直接匹配市面上多数小型传动设备的预留安装位，不需要额外打孔改造安装基面，两端轴伸的长度预留了足够的联轴器安装余量，即使现场存在少量轴向尺寸偏差，也能通过调整联轴器的锁紧位置完成适配，

　　不需要对构件本身做二次加工。实际使用中，这种一体化结构的传感构件防护性能优于分体式产品，壳体接缝少，能适应多粉尘、少量切削液飞溅的车间工况，不需要额外加装防护外壳，日常维护仅需要定期检查支脚固定螺栓的锁紧力矩即可，运维成本远低于拼装结构的同类传感组件。建模过程中对所有配合面做了公差标注还原，安装支脚的过渡圆角、轴段的退刀槽等工艺细节都做了完整复现，能直接用于安装模拟、干涉检查以及配套工装的设计参考。
