英伟达Jetson Nano开发板带散热结构设计

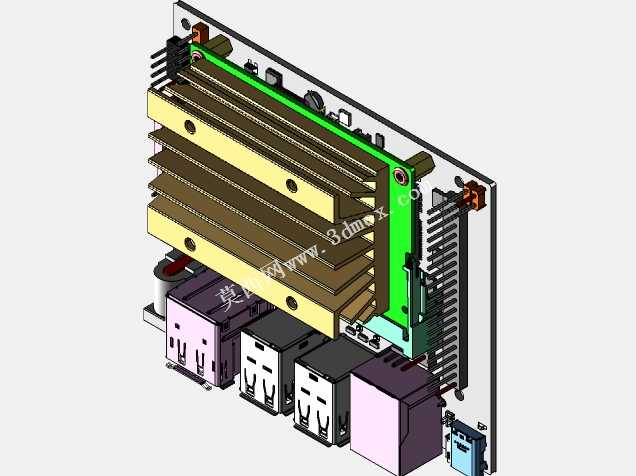

这款嵌入式算力开发板的三维结构设计，主要面向边缘端人工智能部署场景，可适配智能安防摄像头前端分析、小型服务机器人运动控制与视觉识别、工业现场边缘数据采集预处理、教学实验嵌入式AI开发等多类落地场景，作为边缘计算的核心硬件载体，能够在低功耗约束下提供满足轻量深度学习模型推理的算力支撑，替代传统上位机完成本地化的数据运算与指令下发，降低云端传输的带宽压力与响应延迟。从功能特性来看，该结构完整还原了开发板的核心硬件布局，板载叠层式被动散热结构通过多鳍片增大与空气的接触面积，无需额外风扇即可在常规工况下带走核心运算芯片产生的热量，避免高温降频影响运算稳定性；板侧预留了多类通用外接接口，可直接对接摄像头模组、传感器模块、外接存储与通讯扩展模块，无需额外转接结构即可完成外设搭建，适配不同场景下的硬件扩展需求。在设计思路上，整体结构采用紧凑化布局思路，将核心运算芯片布置在板卡中心区域，散热鳍片垂直于板卡平面安装，既保证散热风道的顺畅，也避免鳍片遮挡周边接口与板载电子元件；接口模块统一排布在板卡两侧边缘区域，按照常用接口的使用频率规划排布位置，高频使用的外接接口靠外布置，减少外接接线后的空间占用，板载电容、接插件等元件的排布预留了足够的安全电气间隙，避免元件之间的信号干扰与安装干涉。从安装边界来看，板卡整体为规整矩形结构，四角预留了标准固定孔位，可直接适配通用嵌入式设备的安装机架与防护外壳，散热鳍片的最高凸起高度控制在常规嵌入式外壳的内部容纳尺寸范围内，不会出现安装后顶盖无法闭合的问题；侧方接口的开口位置与常规外壳的预留开口位置匹配，安装后无需额外对壳体进行二次加工即可正常插拔外接配件，整体结构的尺寸公差按照通用电子硬件的安装标准设定，可直接用于配套外壳设计、散热性能仿真验证以及嵌入式设备的集成结构搭建，帮助开发者提前完成硬件适配的结构校验，减少实际打样组装过程中的干涉问题。
