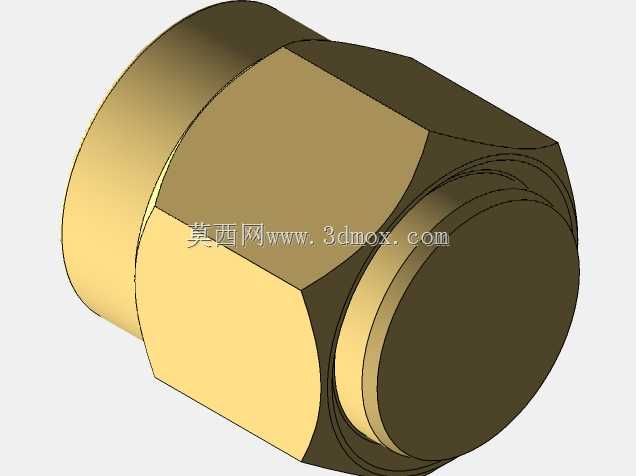

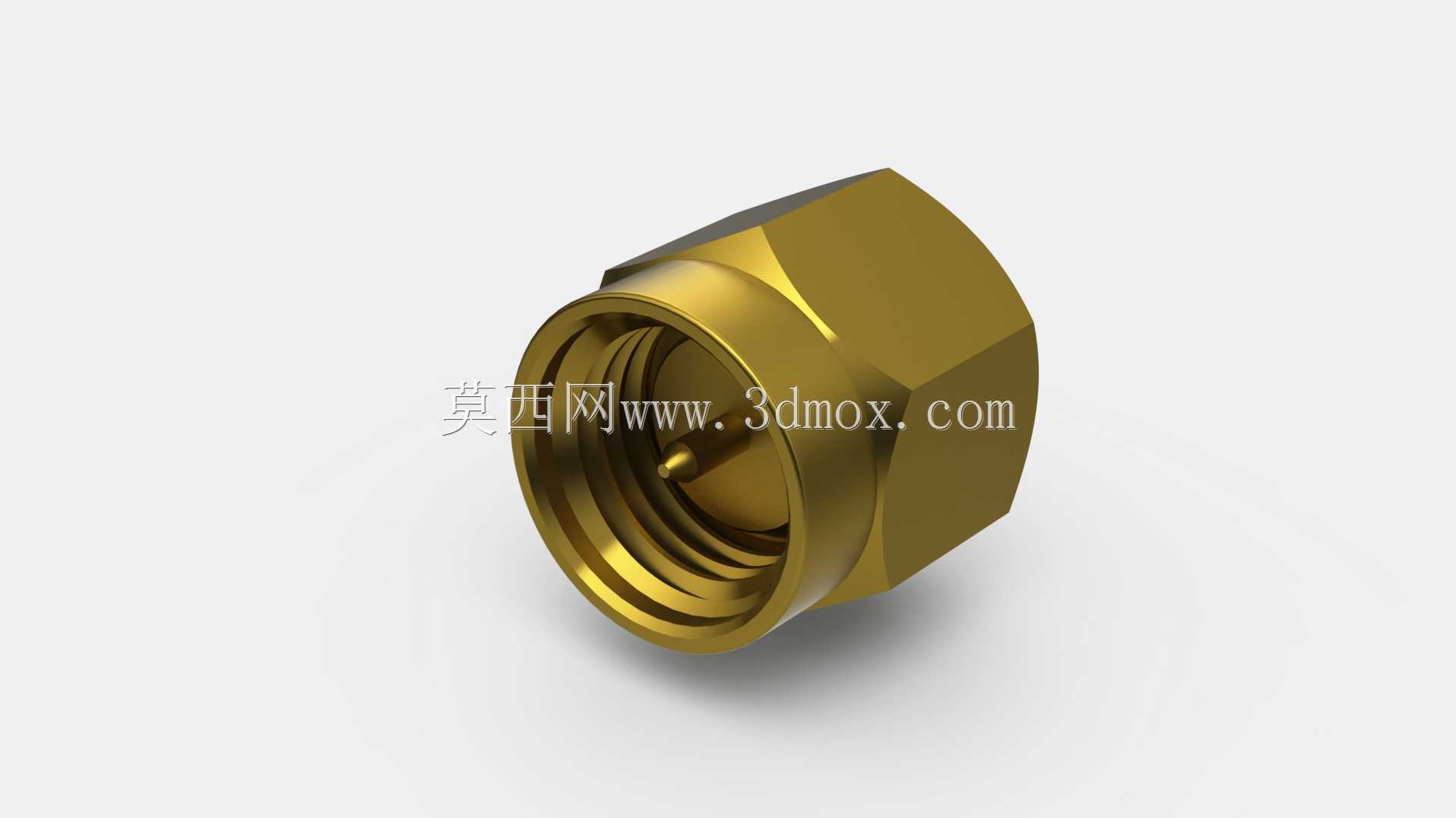

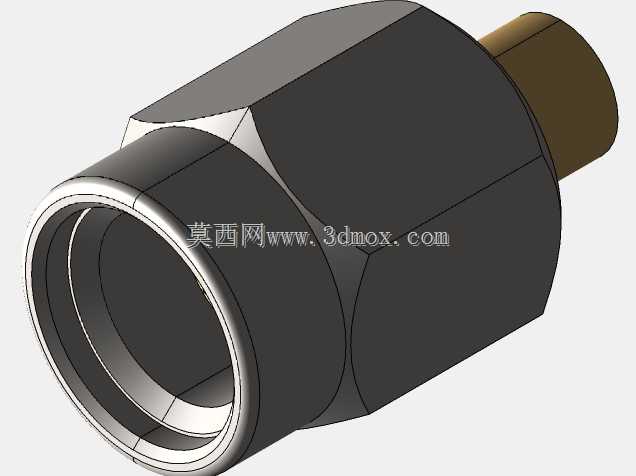

安费诺SMA射频连接端子结构设计

在射频通讯链路搭建、测试设备互连、无线模块集成的现场场景里，这类SMA同轴连接端子是信号传输路径上最常见的基础互连元件，承担着射频信号低损耗转接、端口物理锁紧固定的核心作用，从实验室的射频测试台架，到户外基站的天线馈线连接，再到工业无线传感设备的信号端口，都能见到这类端子的应用身影。不同于普通电连接端子，射频类连接结构对阻抗连续性、接触同心度的要求极高，设计时首先要保证内导体接触端的同轴度公差控制在微米级，避免信号传输过程中出现阻抗突变导致的回波损耗超标，外导体的六角锁紧结构采用标准对边尺寸设计，适配常规开口扳手的拧紧作业，安装时可以施加稳定的锁紧扭矩，既保证连接端面紧密贴合实现屏蔽效能，又不会因扭矩过大导致螺纹滑牙或壳体变形。端子内部的介质支撑结构采用台阶式定位设计，将内导体精准固定在外导体的轴心位置，同时预留足够的弹性接触余量，公母端对接时内导体的插针与插孔可以实现弹性过盈配合，保证多次插拔后仍能维持稳定的接触电阻，不会因振动、温度循环出现接触松动的问题。外螺纹结构采用标准SMA接口螺距设计，和同规格的SMA插座可以实现无卡滞旋合，螺纹尾部的退刀槽尺寸经过精准核算，避免拧紧时出现螺纹咬死的情况，壳体表面采用镀金处理，既提升了表层的抗氧化能力，长期在户外高湿环境下使用也不会出现接触端面氧化导致的信号衰减，同时降低了接触界面的射频损耗。从安装边界来看，这类端子的六角外形最大外径适配常规射频端口的安装间距，不会出现相邻端口扳手干涉的问题，尾部的衔接结构可以适配不同线径的半柔、半刚性射频线缆，压接部位的防滑槽设计可以提升线缆压接后的拉脱力，避免线缆受外力拉扯时和端子出现松脱导致信号中断。整个结构没有多余的冗余设计，所有尺寸都围绕射频传输性能、安装便捷性、长期使用可靠性三个核心维度做平衡，比如内导体的插针顶端做了圆弧过渡处理，对接时可以顺畅导入插孔内部，不会出现插针顶弯的装配故障，外导体的端面加工有定位止口，对接时可以自动找正同轴位置，降低装配时的对中难度，哪怕是现场手工装配也能保证连接后的电气性能达标。
