法兰式SMA射频同轴连接器结构设计

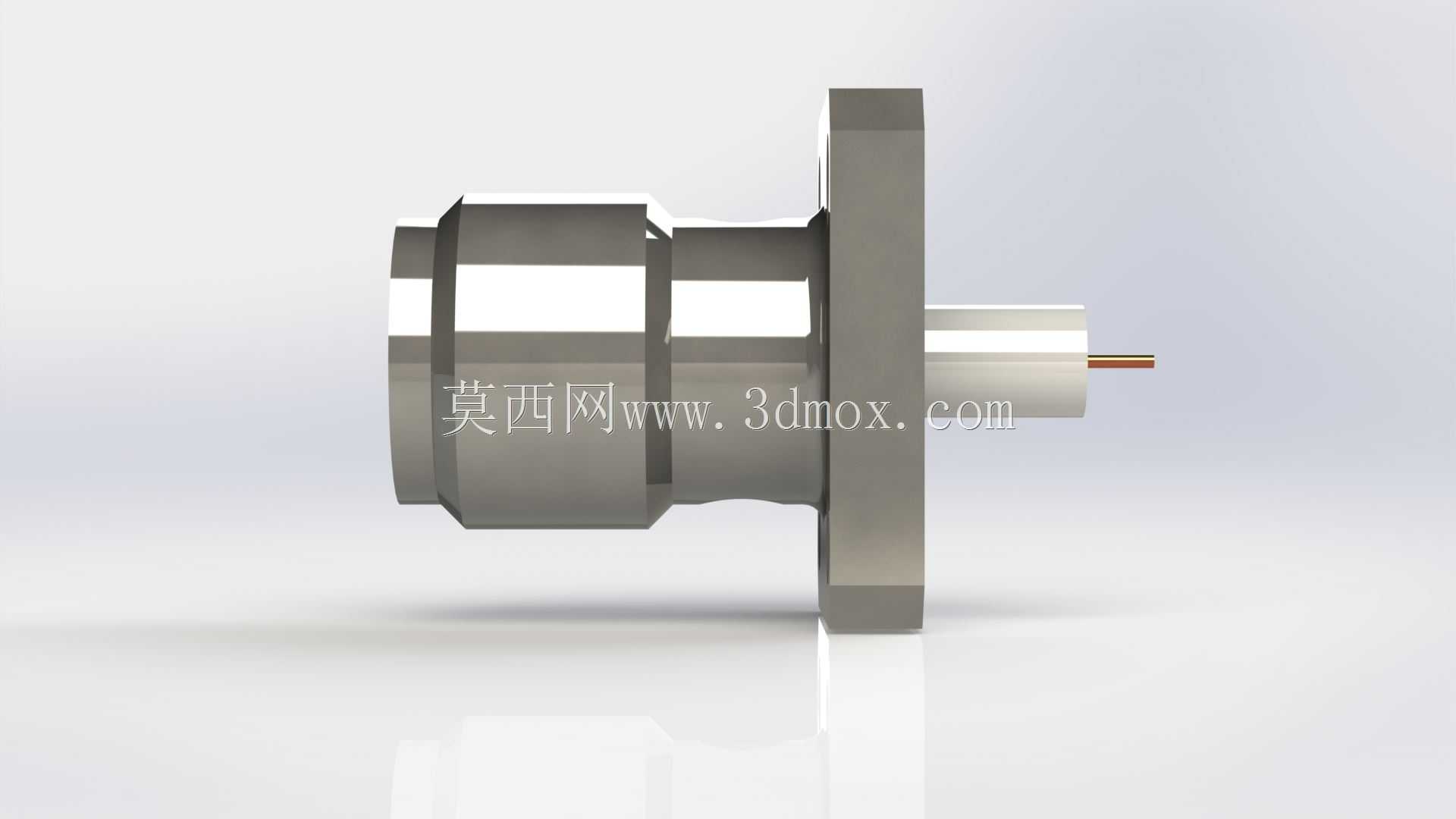

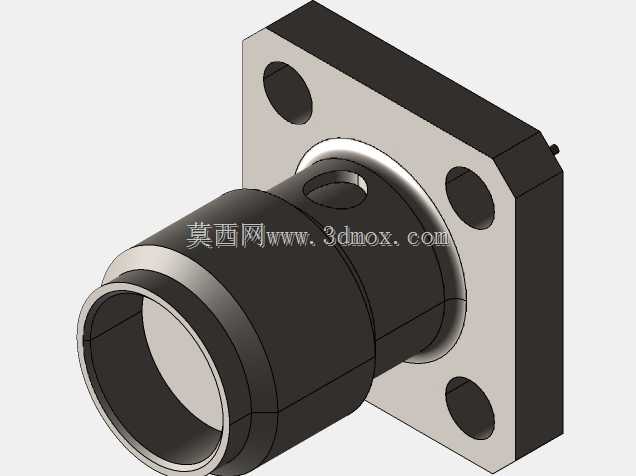

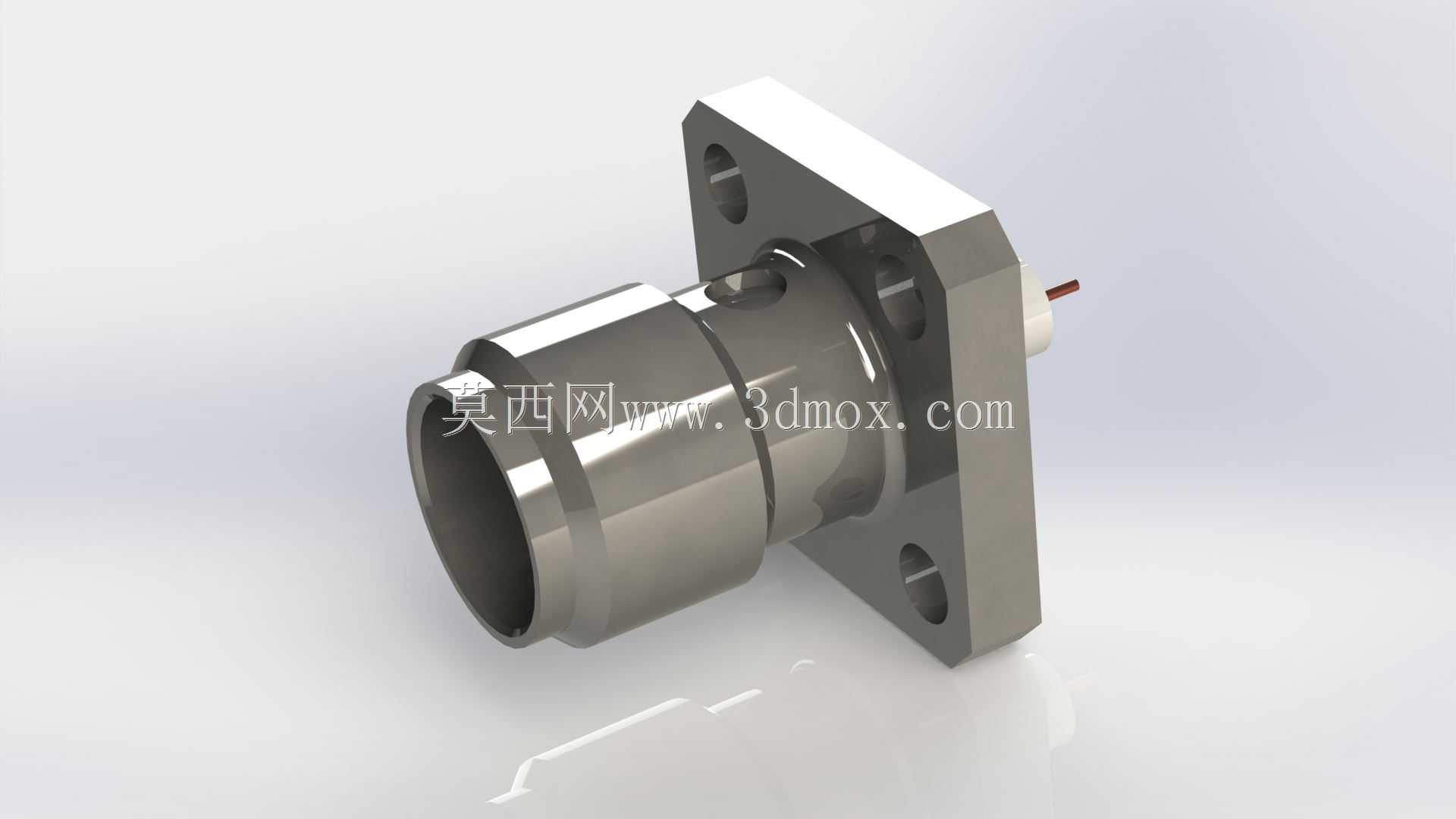

在射频通讯、微波测试、航空航天机载设备以及工业射频传感系统中，法兰安装型SMA连接器是实现射频信号稳定传输的核心互联部件，这类连接器常被用于设备机箱面板、射频模块壳体的固定安装场景，承担着同轴传输线与设备内部电路之间的信号转接作用，其结构设计的合理性直接影响整个射频链路的驻波比、插入损耗等关键性能指标。从结构设计角度看，这款连接器采用方形法兰作为安装基准，法兰上开设的四个安装孔位严格匹配行业通用安装间距，安装时可通过螺钉将连接器本体牢牢固定在设备面板上，相比螺纹旋入式的SMA接头，法兰安装形式具备更高的抗振动、抗冲击性能，能够在机载、车载等存在持续振动的工况下保持连接稳定性，避免接头松动导致的信号传输中断或性能劣化。连接器主体采用阶梯式同轴腔体结构，内部介质支撑结构精准定位内导体与外导体的同轴度，保证特性阻抗稳定控制在50Ω的标准值，适配绝大多数常规射频系统的阻抗匹配要求；外导体采用精密车削成型的金属壳体，表面做钝化处理提升耐锈蚀能力，同时保证金属接触面的导电连续性，降低信号泄漏风险。内导体伸出端采用插针结构，适配标准SMA母头的对接需求，插针根部做过渡圆角处理，减少对接时的应力集中，同时降低信号传输路径上的结构突变，优化高频段的信号传输性能。设计过程中需要严格控制法兰端面与连接器轴线的垂直度，保证接头对接时内外导体能够精准对中，避免斜插导致的内导体弯折或接触不良；同时需要控制法兰安装面到对接端面的伸出长度，适配不同厚度的设备面板安装需求，预留足够的密封件安装槽位，满足部分IP防护等级要求的设备面板密封需求。在实际选型应用中，这类法兰安装SMA连接器常被用于射频功率放大器、频谱分析仪、射频信号源等测试仪器的面板接口，也会集成在相控阵雷达的天线阵面单元、工业射频识别读写设备的信号输出端，其法兰安装结构能够在反复插拔测试的场景下保持安装位置不发生偏移，相比卡接式结构具备更长的机械使用寿命。建模过程中需要重点还原内外导体的同轴配合关系、法兰安装孔的位置度公差、对接端的接口尺寸精度，这些尺寸参数直接决定了连接器的互换性，保证不同厂商生产的同规格SMA接头能够实现可靠对接，避免因尺寸偏差导致的连接失效或性能下降。
