立式结构三维扫描检测设备结构设计

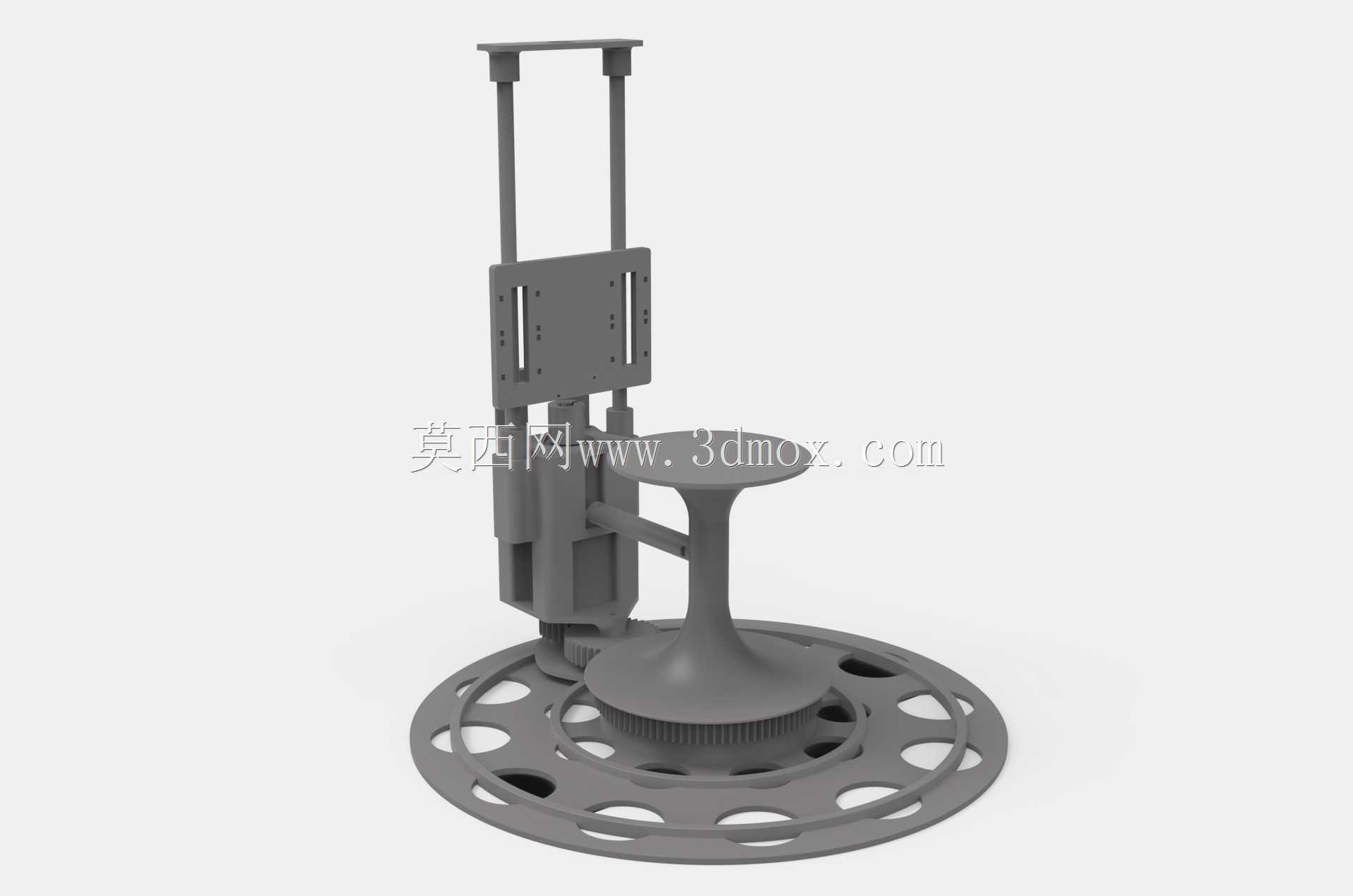

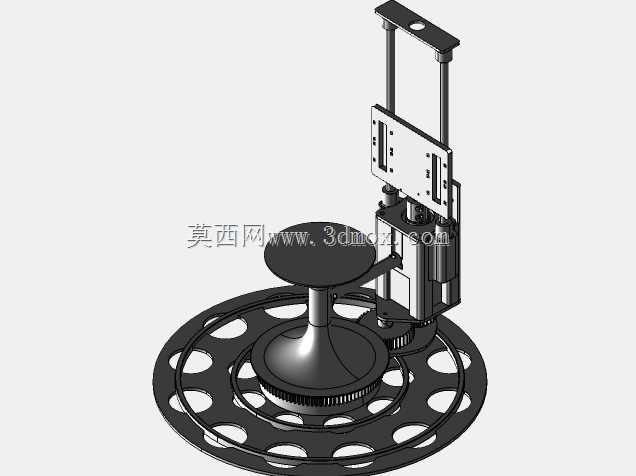

　　这款立式扫描检测设备的结构设计，主要面向工业现场的中小型零部件三维尺寸检测、逆向建模数据采集场景，在机加工车间的首件检测工位、模具修配车间的样件扫描工位、3D打印服务的样件精度核验环节都能适配使用，不需要额外搭建大型安装平台，对车间场地的适配性较强。从结构布局来看，设备采用圆形镂空底座作为承载基础，底座上的镂空开孔一方面是为了降低整体自重，方便工位间的移位调整，另一方面可以通过螺栓穿过开孔完成与工作台面的固定，避免扫描过程中设备晃动带来的数据采集误差，底座中心设置的类喇叭形支撑座，主要用来承托待扫描的工件，支撑座的顶面做了平面度处理，能够保证放置工件时的基准水平，减少后续点云数据的基准校准工作量。

　　设备的竖向支撑部分采用双立柱导向结构，立柱上搭载可上下滑移的安装背板，背板上预留了多组规则排列的安装孔位，既可以固定不同型号的扫描传感模块，也能根据待扫描工件的高度调整扫描模块的竖向位置，双立柱的导向结构相比单悬臂结构，抗偏载能力更强，即使安装重量稍大的工业级扫描镜头，也不会出现悬臂下垂的形变问题，能保证扫描光路的位置精度。在设计过程中，竖向滑移的行程做了针对性匹配，能够覆盖常规中小型工业零部件的高度扫描范围，不需要频繁调整工件的放置位置就能完成全尺寸的数据采集，底座的直径尺寸也做了边界控制，既保证设备放置的稳定性，又不会占用过多的工作台操作空间，周边预留的操作间隙足够操作人员完成工件取放、位置调整的动作。

　　设备的结构件之间的连接位置都做了定位止口设计，装配时不需要反复调整位置就能保证各部件的同轴度与垂直度要求，降低装配调试的难度，同时外露的结构部分没有多余的突出棱角，避免车间操作过程中出现磕碰的问题。整体结构没有采用复杂的异形曲面设计，大部分结构件都可以采用常规的机加工工艺完成制作，加工成本可控，后期维护时更换易损件也比较方便，对于需要搭建低成本三维检测工位的中小加工企业来说，这类结构的适配性较强，既可以作为独立的扫描检测工位使用，也可以集成到小型自动化检测流水线中，配合工件转台完成批量零件的自动扫描检测工作。
