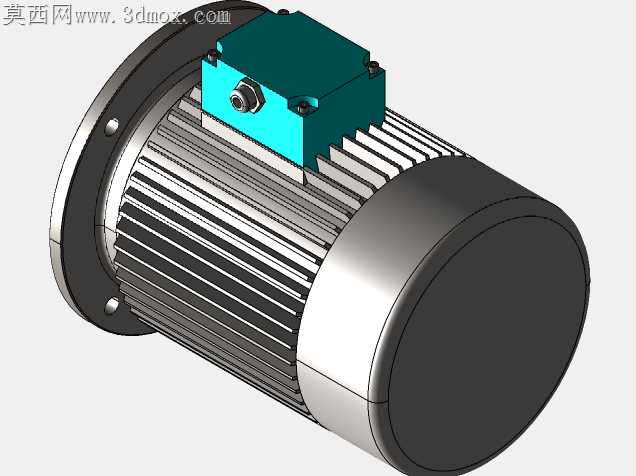

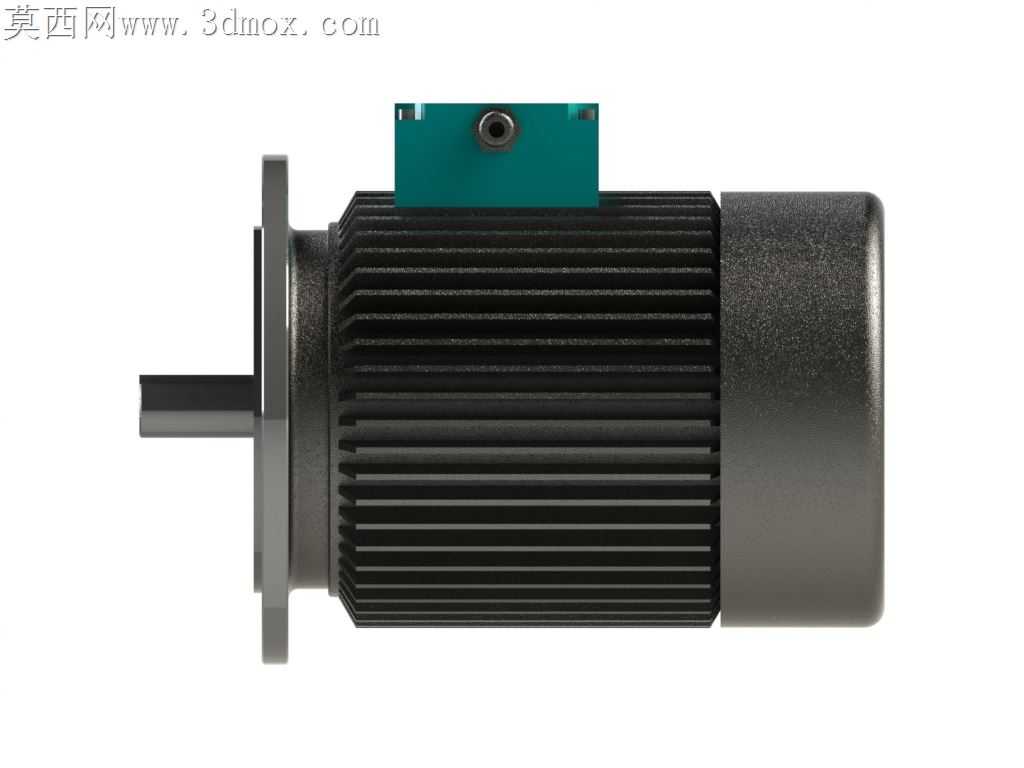

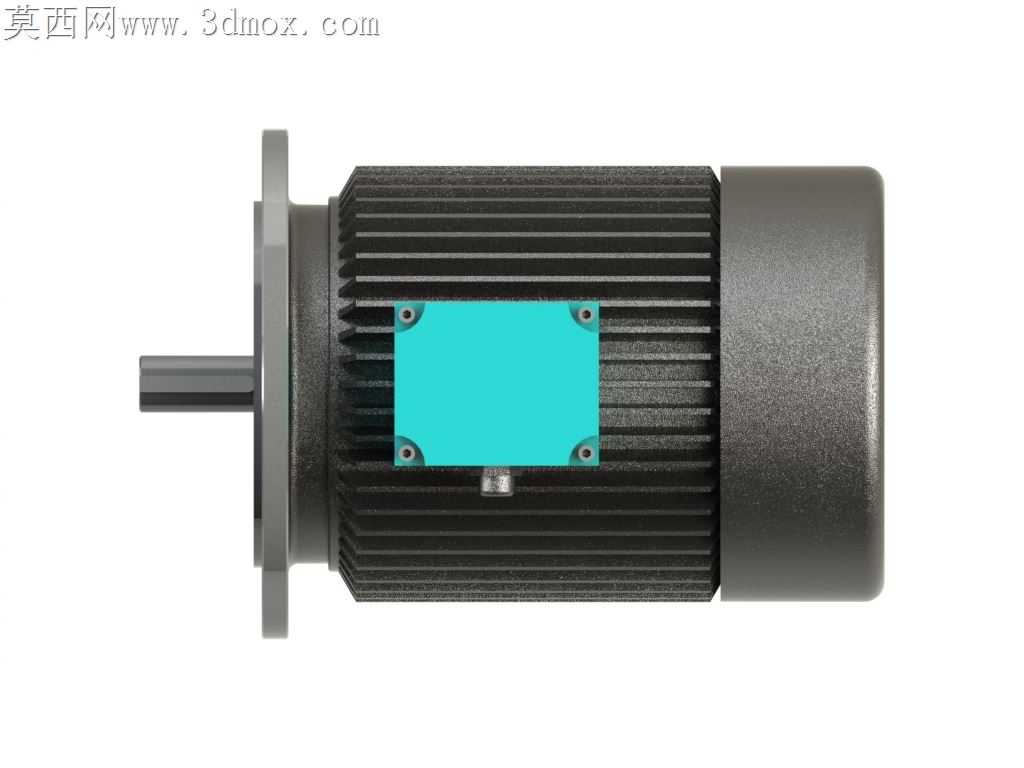

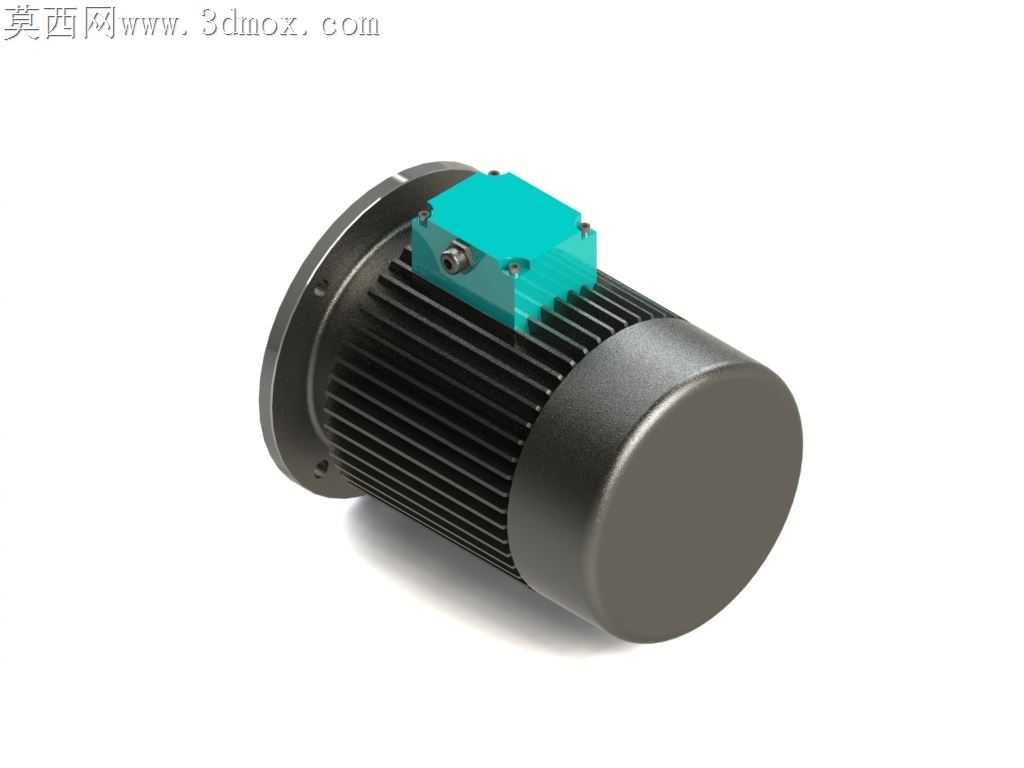

2.2千瓦工业驱动电机三维结构设计

车间里常规2.2kW卧式电机常出现接线盒密封失效、散热筋积灰难清理、端盖同轴度偏差导致轴承跑外圈的问题，这款模型在结构优化阶段就把这些现场反馈的痛点逐一落地调整。接线盒与机壳的衔接面没有做常规的平面贴合，而是在盒座边缘加了一圈0.8mm的内嵌止口，配合接线盒底部的倾斜导水面，即便车间冲地时溅起带切削液的水花，也不会顺着接缝渗进接线腔碰蚀接线端子，盒盖上的固定螺栓孔做了沉头防水台，避免螺栓长期积锈拧不动。机壳外的散热筋没有沿用等厚等距的常规排布，靠近接线盒一侧的筋条做了1.5mm的偏移避让，既给接线盒的安装螺栓留出足够的扳手操作空间，又不会因为筋条截断影响整体散热面积，筋条边缘做了R0.5的小圆角，不是为了外观好看，是实际铸造时锐角位置容易出现冷隔缺料，后续喷塑也容易在锐角处积粉流挂，小圆角能让铸件成型更稳定，表面处理的涂层均匀度提升不少。后端盖的轴承室位置做了0.02mm的过盈配合公差带，模型里特意把轴承室与机壳止口的同轴度基准做了统一标注，实际加工时一次装夹就能完成两个配合面的车削，不用二次找正带来的装夹误差，能大幅减少电机运行时的轴承异响问题。输出端的法兰止口做了轻微的倒角导向，现场装配对接减速机或者设备输入轴的时候，不用反复撬动机身找正，顺着导向就能滑入配合位，能避免硬敲法兰导致的止口变形。风罩与机壳的卡扣位置做了微调，三个卡扣的受力点均匀分布在机壳圆周上，不会出现单侧卡扣过紧拆装时掰变形的问题，风罩上的通风孔做了内高外低的斜向冲孔，灰尘和溅水不容易直接灌进风罩蹭到风叶。接线盒内部预留了接地端子的安装凸台，不用现场打孔攻丝，装配时直接把接地片锁在凸台上就行，凸台的高度刚好让接线完成后地线不会和相线端子产生安全间隙不足的问题。机壳底部的安装脚做了加厚处理，安装孔位置镶了钢套的预留位，长期运行的震动不会把铸铁安装脚的孔位磨旷，钢套和机壳的配合面做了滚花设计，压装后不会出现松转的情况。
