Hydac款SB330系列气囊式液压蓄能器结构

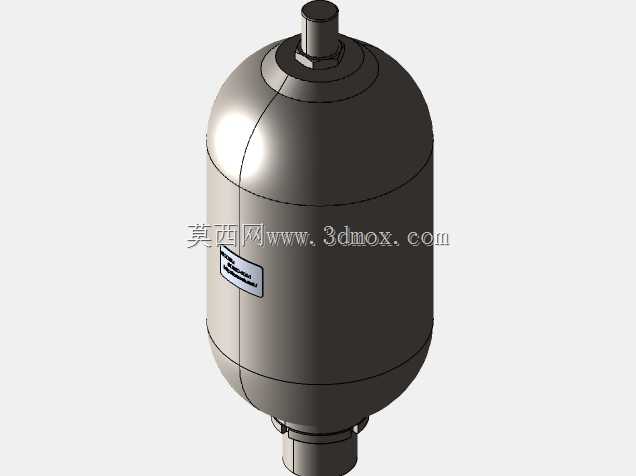

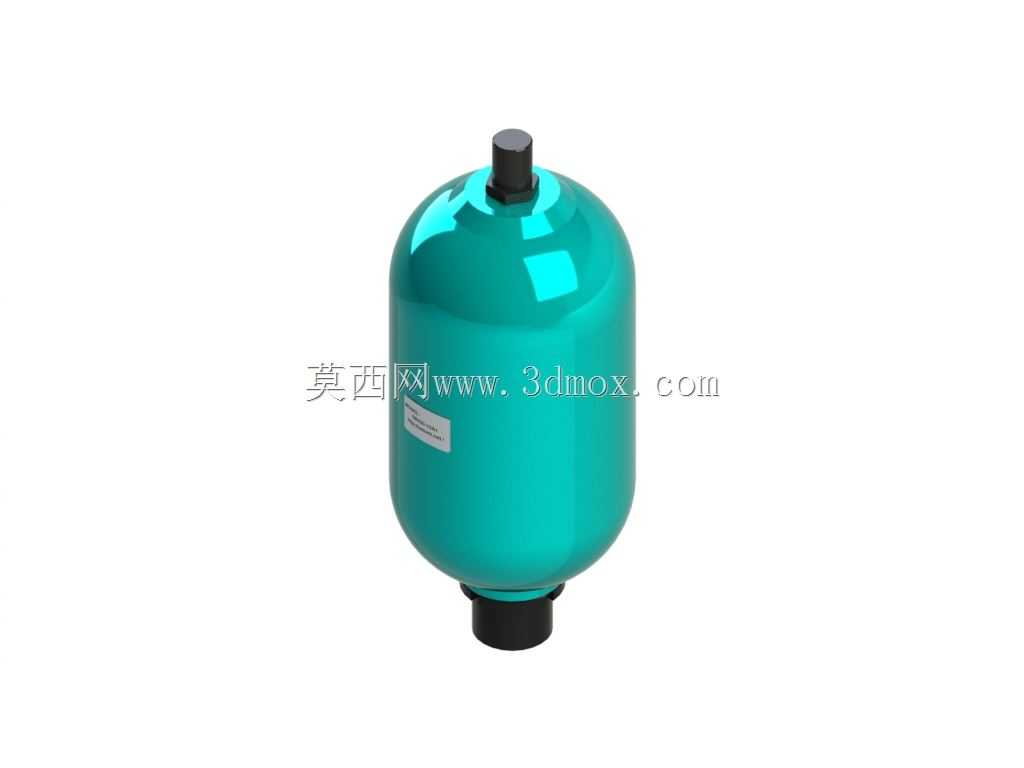

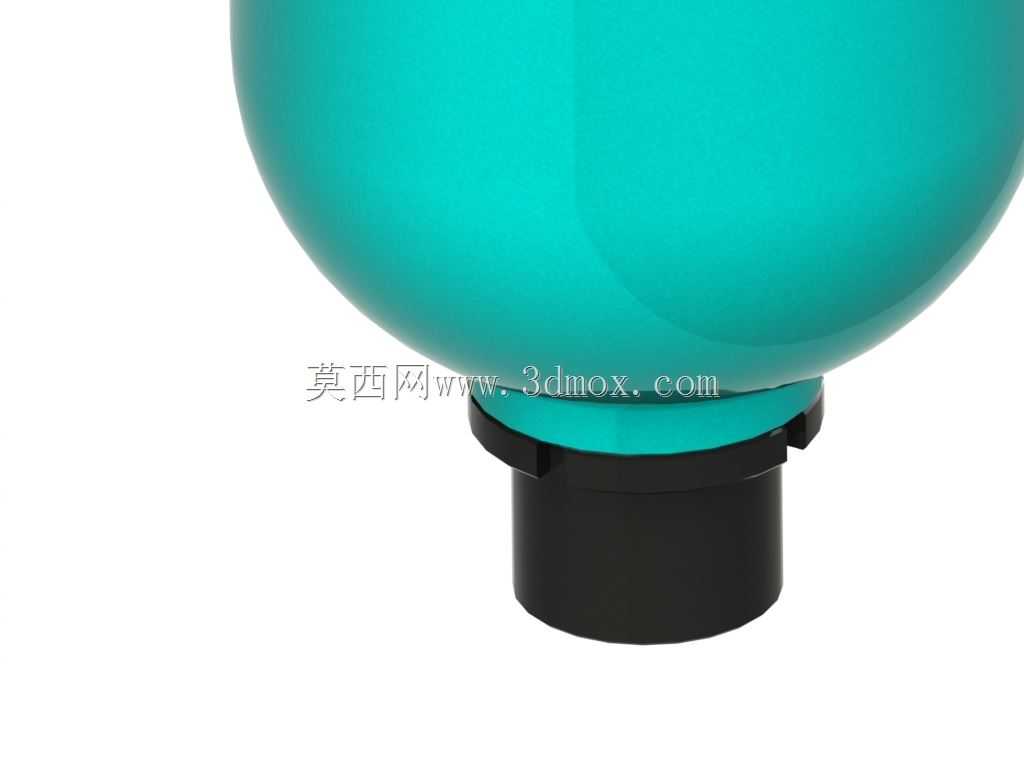

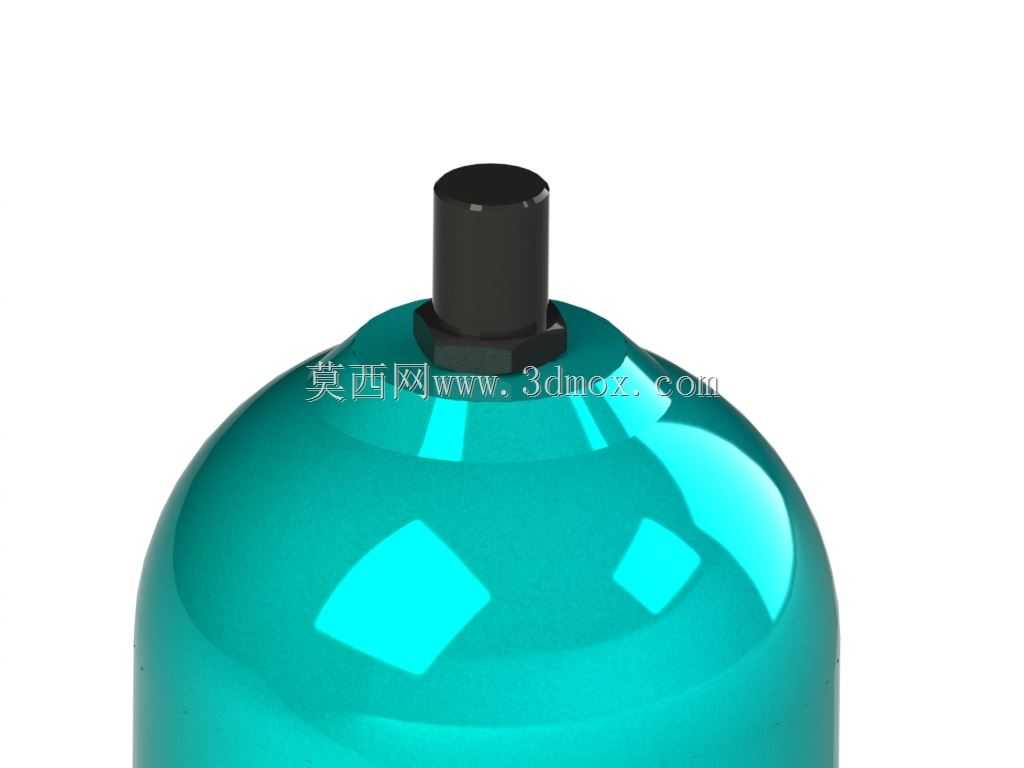

这款气囊式蓄能器是液压系统中常用的能量存储元件，日常在冶金设备液压站、工程机械液压回路、机床液压系统中都能见到它的身影，核心作用是在系统压力富余时存储高压油液，在系统瞬时需要大流量时释放油液补压，同时还能吸收液压泵工作产生的压力脉动，缓解回路中的水锤冲击，降低系统压力波动对阀组、密封件的损耗。从结构设计来看，整体采用立式胶囊分隔结构，外壳为无缝锻造的承压罐体，外部做了防腐涂覆处理，顶部设置充气阀接口，用于预充氮气，底部为油液进出接口，接口形式为标准外螺纹连接，可直接适配常用液压管路的接头规格，安装时不需要额外做复杂的转接结构。罐体内部的丁腈橡胶气囊将罐体分隔为气腔与油腔两个独立空间，预充的氮气封闭在气囊内部，当系统压力高于预充压力时，高压油液进入罐体压缩气囊完成储能，当系统压力下降时，气囊膨胀将存储的油液压回回路完成能量释放。设计过程中需要严格控制罐体的壁厚与承压等级，SB330系列的额定工作压力对应330bar工况，罐体的圆弧过渡段做了应力分散处理，避免长期承压工况下出现应力集中导致的疲劳损坏，顶部的充气阀设置了防护端盖，避免现场安装、运维过程中碰撞损坏充气阀芯，底部的油口位置设置了菌形限位阀，当气囊膨胀到下极限位置时会自动封闭油口，防止气囊被挤压进入油道造成破损。从安装边界来看，整体为圆柱形立式结构，最大外径对应10升排量的罐体尺寸，上下接口的同轴度控制在合理公差范围内，安装时需要预留顶部充气操作的空间，方便后期定期检测、补充预充氮气，罐体侧面预留了标签安装位，可标注预充压力、容积、额定压力等运维参数，安装固定可采用配套的抱箍支架将罐体固定在设备机架或液压站立板上，不需要额外做焊接固定，方便后期拆卸维护。在回路匹配上，这类蓄能器通常会搭配截止阀、卸荷阀组一同安装，方便在线维护时切断蓄能器与主回路的连接并释放内部压力，保障运维操作的安全，针对不同的工作介质，可更换对应材质的气囊，适配矿物液压油、乳化液等不同的工作介质，满足不同行业液压系统的使用需求。
