液压集成歧管块油路连接结构

项目分类:液压 发布时间:2021-12-19 ID:460680
  • 液压集成歧管块油路连接结构
  • 液压集成歧管块油路连接结构
  • 液压集成歧管块油路连接结构
  • 液压集成歧管块油路连接结构
  • 液压集成歧管块油路连接结构

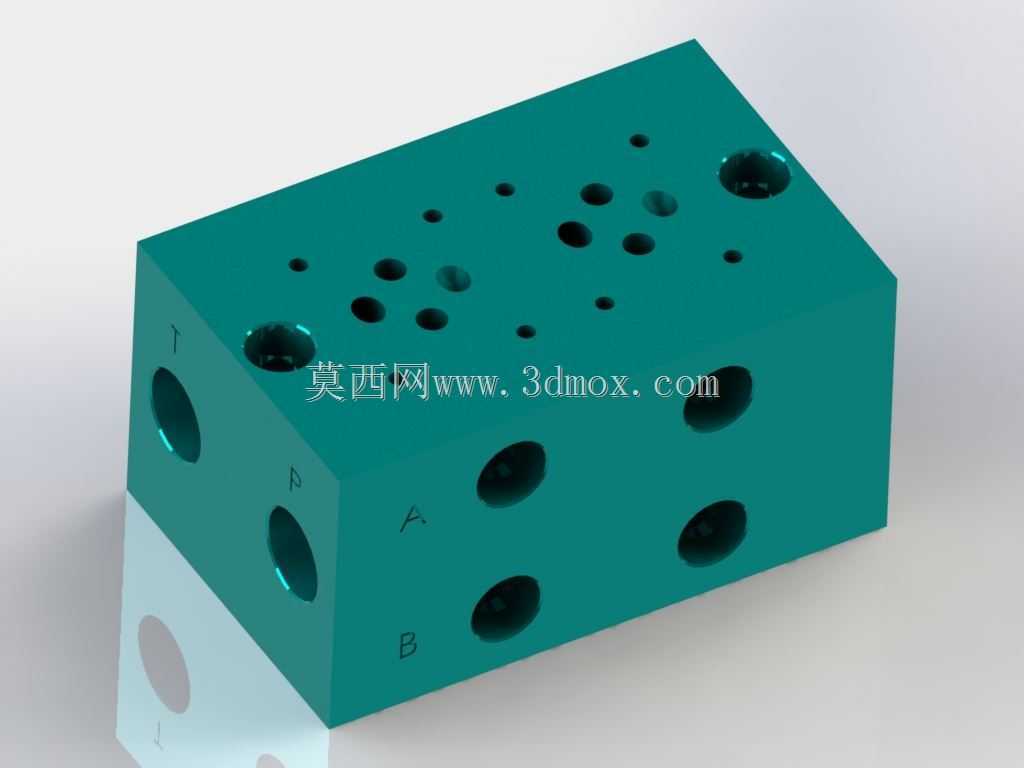

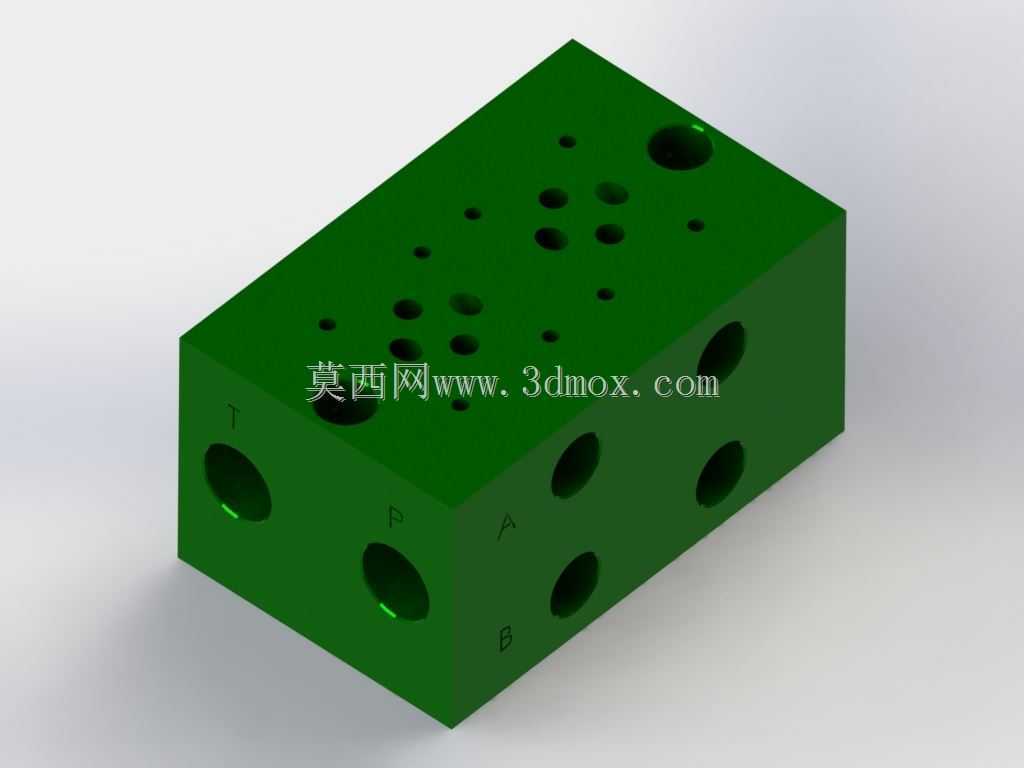

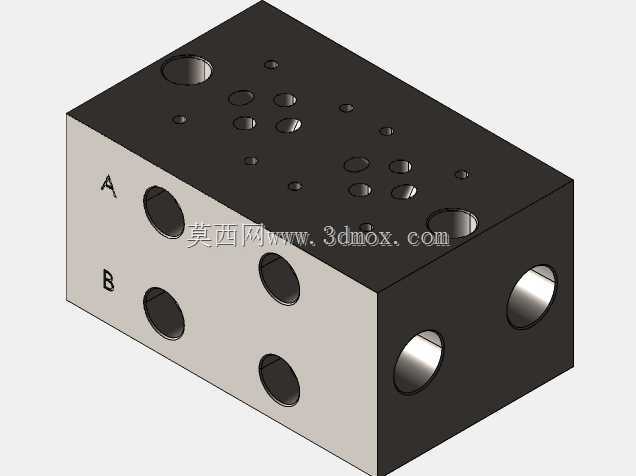

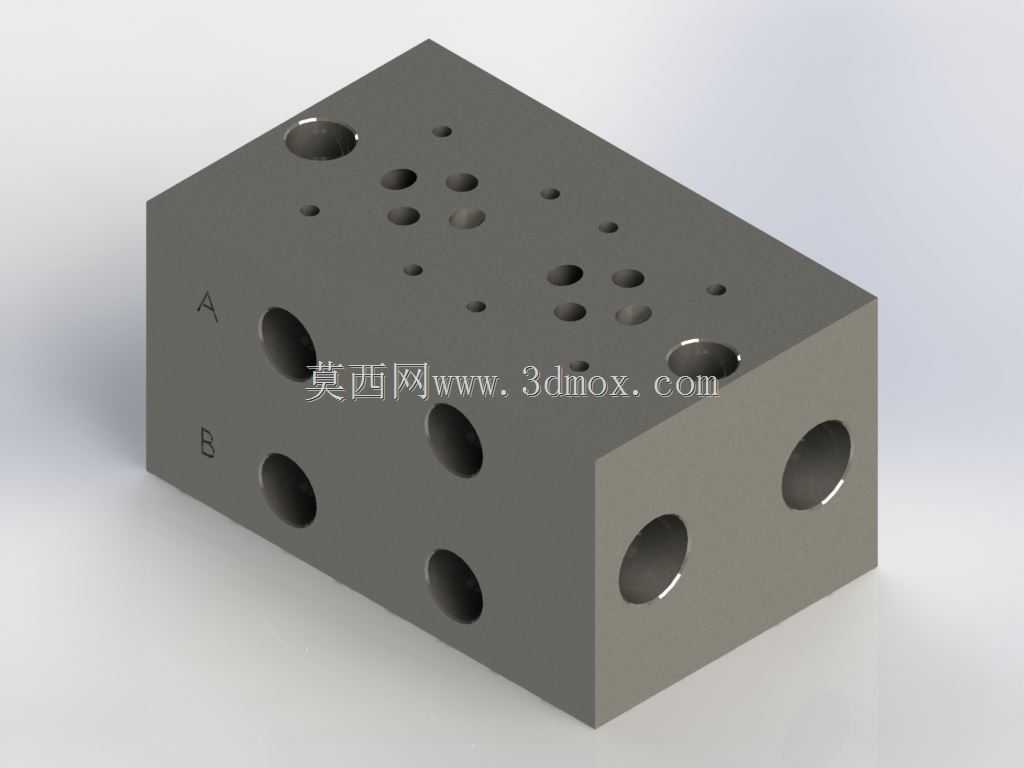

  在液压系统的实际搭建过程中,管路分散连接带来的泄漏风险、布局杂乱、压力损失过大等问题一直是现场调试与后期维护的痛点,这类集成式油路块的应用,正是为了解决传统管路连接的诸多弊端。从结构上看,该元件采用长方体钢制基体作为载体,所有油路通道全部在块体内部通过钻削加工成型,对外仅预留标准化的安装孔位与油口,不需要额外布置大量外接油管、管接头与紧固件,能够大幅压缩液压阀组的整体安装空间,尤其适合安装空间受限的紧凑型液压站、工程机械液压控制单元、机床液压夹紧系统这类对布局体积有严格要求的应用场景。

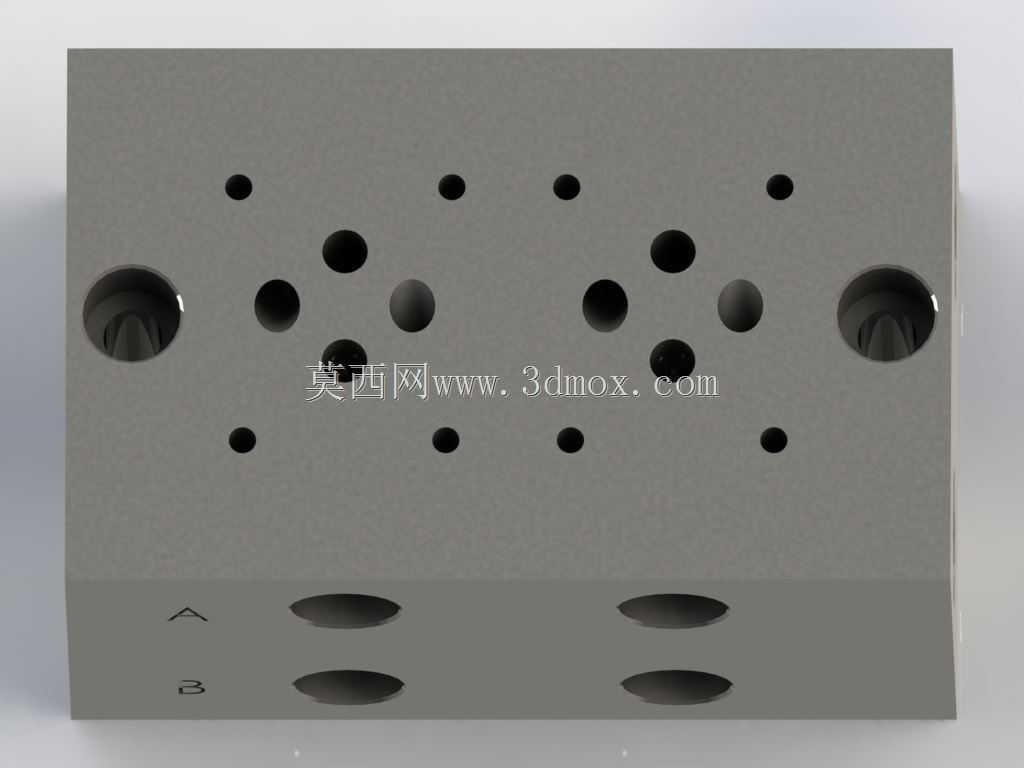

  设计这类油路块时,首先要匹配对应工位的液压阀安装规格,块体顶面的多组不同孔径的孔位,是按照标准换向阀、溢流阀、节流阀等元件的安装孔距布局的,每个孔位对应阀件的进油、回油、工作油口,内部的孔道走向需要严格按照液压原理图的通路要求设计,同时要避免不同压力等级的油道在内部出现串通,孔道之间的壁厚需要根据系统最高工作压力计算留足安全余量,防止高压工况下块体出现渗油甚至开裂。块体侧面的大直径油口分为A、B两组工作油口,分别对应连接执行元件的进出油路,另外的油口负责连通系统的压力油路与回油路,所有对外油口的孔口都加工有标准管螺纹或者沉孔密封面,安装管接头时可以通过O型圈或者组合密封垫实现端面密封,相比传统的螺纹密封可靠性更高,能有效降低长期运行后的泄漏概率。

  在安装边界的考量上,这类块体的外形尺寸是根据所集成的阀组数量、油道通径共同确定的,块体的底面为安装基准面,加工时需要保证足够的平面度,安装时可以通过螺栓固定在液压站的安装面板或者阀组支架上,周围需要预留足够的操作空间用于阀件的拆装、密封件的更换,同时要避开其他设备的运动部件,防止运行过程中出现碰撞干涉。块体上的小直径孔位除了阀件安装孔之外,还有部分是工艺孔,是内部油道加工完成后用来封堵的,这些工艺孔的封堵位置需要选择钢球或者螺塞进行密封,封堵后需要进行耐压测试,确保在1.5倍额定工作压力下没有外泄漏。

  从实际使用的角度看,这种集成式结构相比分散管路连接,不仅能减少70%以上的管接头使用量,降低泄漏点数量,还能缩短油道的总长度,大幅降低油液流动过程中的压力损失,提升系统的响应速度,同时整体结构的抗振性能更好,在工程机械、重型设备这类振动较大的工况下,不会出现管路松动、接头振裂的问题。设计过程中还需要考虑油液的流道过渡,内部孔道的交叉位置需要避免出现直角锐边,防止油液长期高速冲刷导致气蚀,影响块体的使用寿命,同时流道的通径需要根据对应支路的流量计算确定,通径过小会导致节流发热,通径过大则会增大块体的整体体积,造成材料浪费。另外块体的表面处理通常会采用发黑或者镀锌处理,提升防锈能力,加工完成后需要对内部流道进行充分的去毛刺、清洗,防止铁屑、杂质残留进入液压系统,造成阀件卡滞、执行元件拉伤等故障。在进行三维建模时,需要精准对应每个阀件的安装尺寸、油口位置,同时校验内部油道的连通关系,避免出现孔道钻通、壁厚不足的问题,还要预留出阀件安装时的螺栓沉孔深度,保证螺栓拧紧后不会突出块体表面,影响其他元件的安装。
