多工位真空吸附式输入跳汰机结构设计

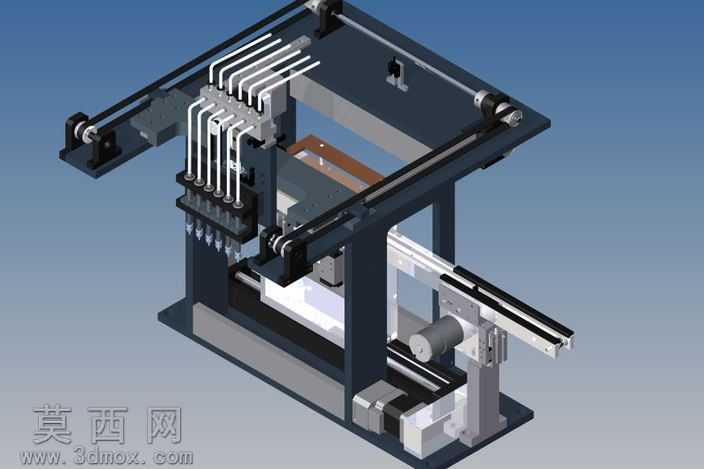

本模型为多工位真空吸附式输入跳汰机，整体采用三维参数化建模完成，建模过程中对各功能模块进行独立装配约束，确保所有运动部件可实现模拟动作演示，无干涉错位问题。模型渲染阶段采用哑光金属材质模拟机架主体，以深色工程塑料质感呈现气动管路与吸附头组件，传动导轨、丝杆等运动部件赋予亮面金属材质区分功能区域，整体渲染效果层次分明，可清晰识别各模块的功能边界。从结构设计来看，设备采用框架式立式机架作为承载主体，上层布置多组平行排布的真空吸附执行组件，每组组件对应独立的真空通路与吸附端头，可同步完成多个工件的拾取动作；中部设置横向平移传动模组，采用双导轨配合丝杆传动的结构，保证吸附组件横向移动的定位精度与运行平稳性；下层集成输送夹具机构，可完成待处理工件的精准上料定位，同时设备搭载多组真空传感器，可实时反馈每个吸附端头的真空状态，判断工件拾取是否成功，避免漏料、掉料问题。设计思路围绕自动化产线的上料分拣需求展开，将传统跳汰分选的逻辑与真空吸附拾取、输送定位功能结合，通过多工位并行作业提升上料效率，传感器的配置可实现工件位置的精准确认，确保工件被拾取后可精确输送至下一工序的指定位置，无需额外人工对位调整。建模过程中对标准件如螺栓、导轨、传动轮等均采用标准化特征建模，非标准加工件逐一绘制加工特征，还原真实加工的工艺细节，管路排布遵循实际气动系统的布线逻辑，避免管路与运动部件产生干涉，整体结构紧凑，功能模块划分清晰，可直接作为自动化上料设备的设计参考，也可用于产线方案的模拟演示，验证多工位同步作业的节拍合理性与结构可行性。
