管式螺旋给料输送设备结构设计

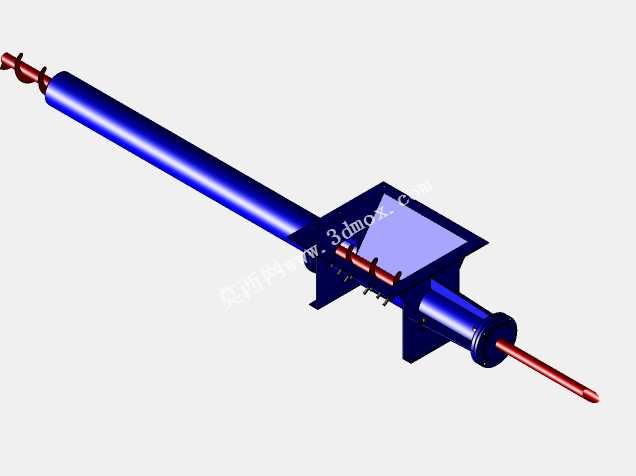

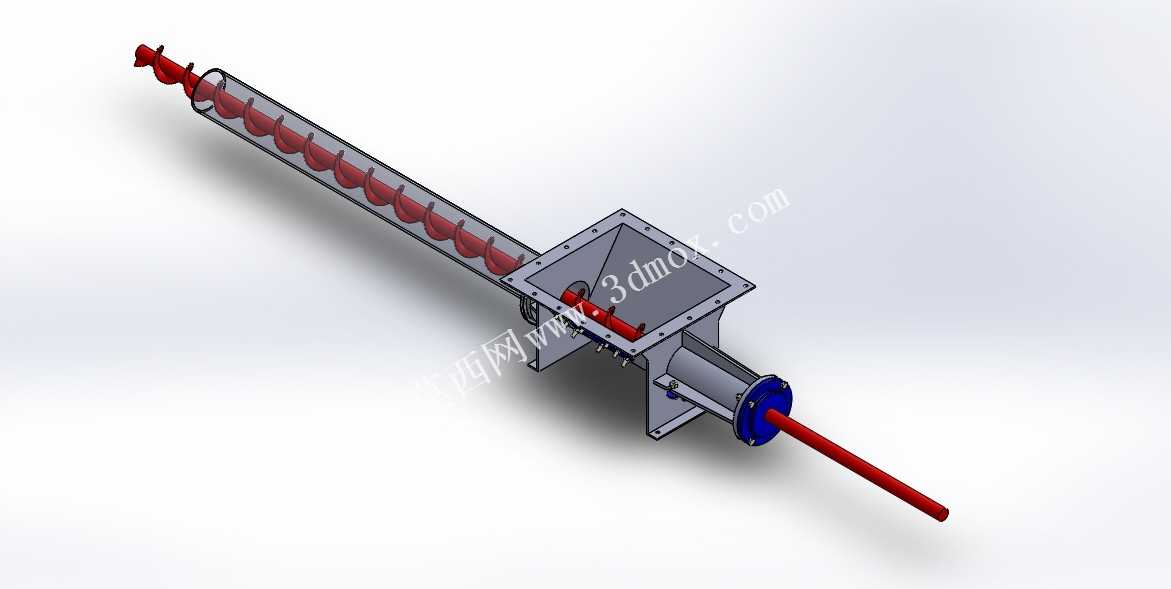

该螺旋输送设备主要面向散状粉状、颗粒状物料的短距离密闭输送场景，广泛应用于粮食加工、建材生产、化工原料转运、饲料加工、污水处理等行业的生产工序衔接环节，可实现水平或小倾角工况下的物料连续定量给料，避免输送过程中物料撒漏、扬尘外泄的问题，适配车间内不同生产设备之间的物料转运需求，也可作为配料系统的定量给料单元使用。设备核心采用管式壳体搭配连续螺旋叶片的结构设计，进料端设置方形法兰接料口，可直接对接料仓、卸料器的出料端，壳体整体采用封闭圆管结构，能够减少输送过程中物料与外界的接触，避免易受潮物料变质、粉状物料扬尘污染车间环境，同时降低输送过程中物料卡滞的概率。螺旋轴两端采用带密封结构的轴承座支撑，驱动端设置法兰安装位可直接配套驱动减速单元，轴端密封采用多层填料密封结构，可有效阻挡细粉状物料渗入轴承部位，延长核心转动部件的使用寿命。设计过程中重点考量了螺旋叶片的螺距与轴径匹配关系，针对常见散料的安息角、堆积密度参数优化了叶片升角，既保证物料输送过程中不会随叶片同步回转，又能控制物料在壳体内的填充率处于合理区间，避免过载堵料。接料斗位置设置导流过渡结构，引导物料顺畅落入螺旋叶片起始段，避免进料口处物料堆积架桥。设备整体安装边界紧凑，管式壳体的圆柱结构可通过配套的支架实现不同高度的安装固定，进料口方形法兰可根据对接设备的接口尺寸调整安装方位，出料端可根据后续接料设备的位置调整开口朝向，适配不同车间的布局需求。螺旋轴的同轴度公差在设计中做了严格约束，避免长轴运转过程中出现叶片蹭碰壳体内壁的问题，各连接法兰位置均预留密封件安装槽，可配套密封垫实现整机的密闭输送，针对磨琢性较强的物料，可在壳体内壁加装耐磨衬板，叶片表面做耐磨处理以提升设备使用寿命。设备整体结构简单易维护，日常检修仅需拆卸端盖即可检查螺旋叶片磨损情况，无需整体拆解壳体，能够有效降低生产现场的运维成本，适配连续化生产的长时间稳定运行需求。
