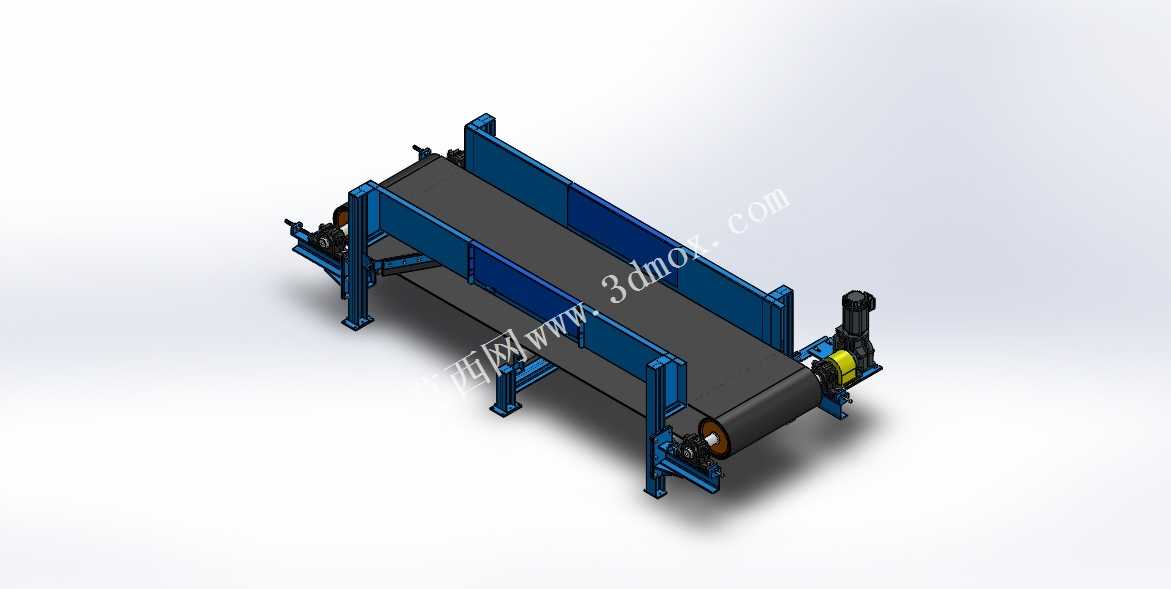

工业带挡边皮带输送设备三维结构

这款带挡边的皮带输送设备，主要面向生产车间内的散料、规整工件的水平或小倾角传输场景，常见于五金加工、电子装配、食品包装、仓储分拣等作业环节，可衔接上下道生产工序，替代人工搬运实现物料的连续流转，降低作业人员的重复劳动强度，提升生产线的连续运转效率。设备主体采用碳钢型材焊接组装的机架结构，两侧设置的立式挡边结构，可有效避免输送过程中物料从皮带侧边滑落，尤其适配小型零散零件、袋装物料的传输需求，防止物料掉落造成的物料损耗与现场清理负担。设备的驱动端设置在机架一侧，配套的驱动电机通过传动组件带动主动辊筒转动，依靠辊筒与皮带之间的摩擦力带动皮带循环运转，从动端设置张紧调节结构，可根据皮带长期使用后的松弛情况调整张紧度，保障皮带运转过程中不跑偏、不打滑，维持稳定的输送速率。设备整体采用落地式安装设计，机架底部设置支撑脚座，可通过脚座上的调节螺栓调整设备整体水平度，适配不同平整度的车间地面安装需求，安装时需预留驱动端的电机检修空间，保障后期维护操作的便利性。设计过程中优先考虑了设备运行的稳定性与维护便捷性，机架的型材选型经过载荷校核，可承载常规中小型工件的输送重量，两侧挡边的高度根据常见输送物料的堆叠高度设置，既避免过高造成的材料浪费，也防止高度不足无法起到防掉落作用。皮带的选型适配常规工业输送场景，表面平整耐磨，可适配不同材质工件的输送需求，不会对工件表面造成刮蹭损伤。设备的整体结构布局紧凑，横向宽度适配常规车间的通道预留尺寸，长度可根据实际产线布局需求进行适配调整，可单台独立使用，也可多台拼接组成长距离输送线，灵活适配不同的生产布局要求。设备的转动部位均设置防护结构，避免作业过程中衣物、工具卷入传动部位造成安全隐患，整体结构兼顾实用性与安全性，可满足多数常规工业生产场景的物料输送需求。
