气动驱动三片式对焊球阀结构设计

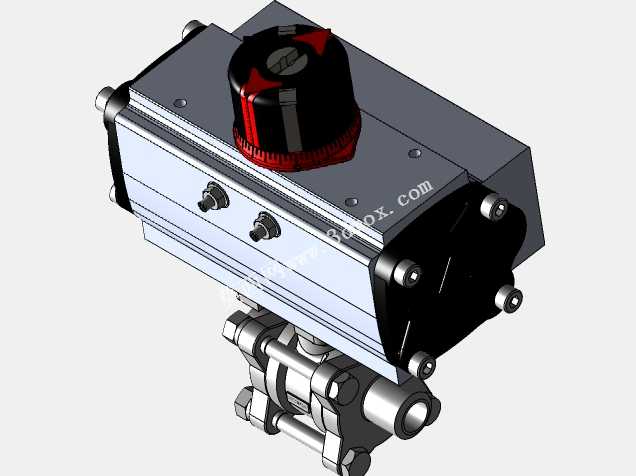

这款气动驱动的三片式对焊球阀，主要应用在化工流体输送、洁净制程管路、中小型工业给排水以及气动自动化控制的流体通断场景中，核心作用是在压缩空气驱动下快速完成管路介质的通断切换，相比手动球阀能够适配远程自动化控制需求，无需人工近距离操作，可在高危、高洁净或者人员不便抵达的管路段稳定工作。产品整体采用上部气动执行机构搭配下部阀体的集成化结构，上部的气动执行器为活塞式回转驱动结构，顶部设置带方向标识的状态指示帽，能够直观反馈阀门当前的启闭状态，执行器侧部设置的两个气路接口可对接工厂常规压缩空气气源，通过气源压力推动内部活塞带动输出轴做90度回转，直接驱动下部阀芯完成启闭动作，响应速度快，动作扭矩稳定，可适配常规工况下的频繁启闭需求。下部的三片式球阀阀体采用对焊连接结构，三片式的设计思路是将阀体拆分为中间阀芯容纳段和两端连接段，在后期维护更换阀芯、密封件时无需将整个阀体从管路上切割拆除，仅需松开两端连接螺栓即可拆分取出中间阀芯组件，大幅降低管路维护的工作量与成本；对焊的连接形式则能够保证阀体与管路连接的密封性与结构强度，避免螺纹连接可能存在的渗漏风险，适配中低压工况下的长期稳定运行。在外形尺寸与安装边界上，该款球阀整体结构紧凑，上部气动执行器的方形壳体轮廓规整，没有外凸的零散部件，下部阀体的对焊端尺寸匹配DN10通径的常规焊接管路规格，安装时仅需预留执行器顶部的操作指示空间、侧部气路接头的接管空间，以及阀体两端的焊接操作空间即可，无需额外预留过大的安装余量，能够适配排布紧凑的工业管路布局。产品的密封结构采用软质密封件搭配金属阀芯的组合，在启闭过程中密封面摩擦阻力小，能够保证零泄漏的截断效果，执行器与阀体的连接采用标准的支架与轴连接结构，后期如果需要更换执行器配件也可快速完成拆装，整体结构兼顾了自动化控制的便捷性、现场维护的便利性以及管路连接的可靠性，能够满足常规工业流体控制场景的使用需求。
