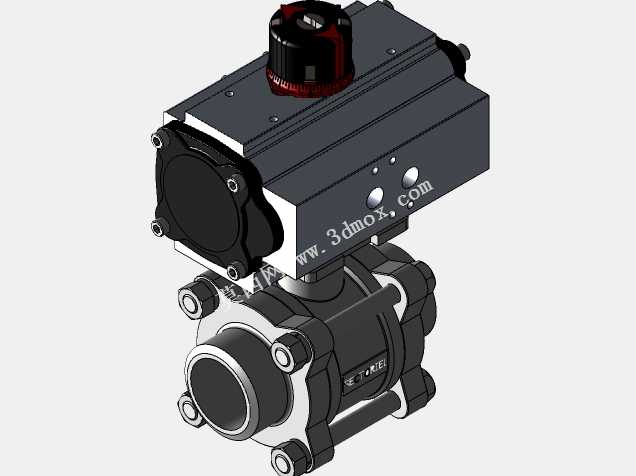

带气动执行器的三片式对焊球阀结构设计

这款带气动执行器的三片式球阀，主要应用于化工、食品医药、市政给排水、暖通空调等行业的流体输送管路系统中，承担管路介质通断切换的核心控制功能，可适配水、油品、气体、部分弱腐蚀性流体等多种介质的工况使用，相比手动球阀，气动驱动的形式能够适配远程自动化控制场景，满足现代化工厂无人值守、远程程控的管路控制需求，大幅降低人工操作的工作量与操作风险，尤其适合安装在高空、高危、人员难以抵达的管路段位。

从功能特性来看，该款球阀采用三片式阀体结构设计，相比一体式、两片式球阀，三片式结构的阀体在后期维护检修时无需将整个阀体从管路上拆卸下来，仅需拆开阀体两侧的连接螺栓即可取出内部的阀球、密封阀座组件，快速完成密封件更换、阀腔清洁等维护操作，大幅降低设备运维的时间成本与拆装工作量。配套的气动执行器采用齿轮齿条式驱动结构，输出扭矩稳定，动作响应速度快，顶部设置有阀位状态指示装置，可直观反馈阀门当前的开关状态，执行器侧部设置的调节部件可微调阀门的开关限位，保证阀球能够精准旋转至全开、全关位置，避免出现行程不到位导致的内漏、过位导致的密封件磨损问题。

在设计思路上，这款产品首先围绕管路安装的兼容性展开，采用对焊连接形式，能够与同通径的无缝钢管直接焊接固定，连接强度高、密封可靠性好，适配中高压管路的使用需求；阀体流道采用全通径设计，流道内径与连接管道内径保持一致，介质流经阀门时的流阻极小，不会产生明显的压力损失，也不容易在阀腔内部残留介质，适合输送带有少量固体颗粒、高粘度的流体介质。密封结构采用软质密封阀座，密封性能优异，可实现零泄漏的截断效果，阀杆部位采用多重密封结构设计，避免阀杆转动位置出现介质外漏的问题。

从安装边界来看，该款为DN40通径规格，阀体整体结构紧凑，气动执行器安装在阀体顶部，整体安装高度相比同规格电动球阀更低，安装时需要预留执行器顶部的操作与维护空间，同时要保证执行器两侧的气源接口有足够的管路连接空间，阀体两端的对焊端尺寸符合对应通径的管道焊接标准，能够直接匹配常规DN40无缝钢管的焊接尺寸，安装时无需额外制作过渡连接配件，焊接过程中需要注意做好阀座密封件的降温保护，避免高温焊接传导导致密封件受热变形损坏。整体结构的受力设计经过优化，阀体采用高强度金属材质制作，能够承受管路内的介质压力冲击与水锤效应影响，长期使用的结构稳定性强，气动执行器与阀体的连接支架采用标准化安装尺寸，后期如果需要更换执行器或者加装手动操作机构，无需对阀体进行额外加工即可直接适配。
