车辆独立悬架结构三维设计方案

项目分类:汽车 发布时间:2021-03-29 ID:126925
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案
  • 车辆独立悬架结构三维设计方案

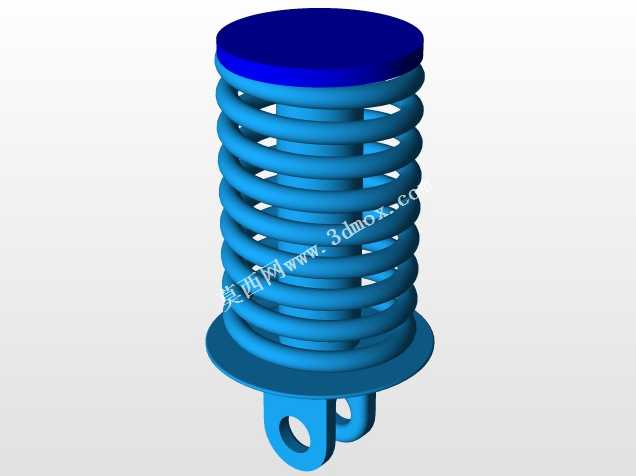

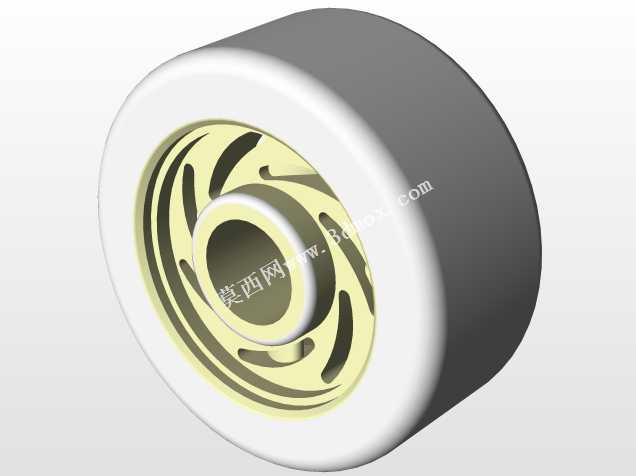

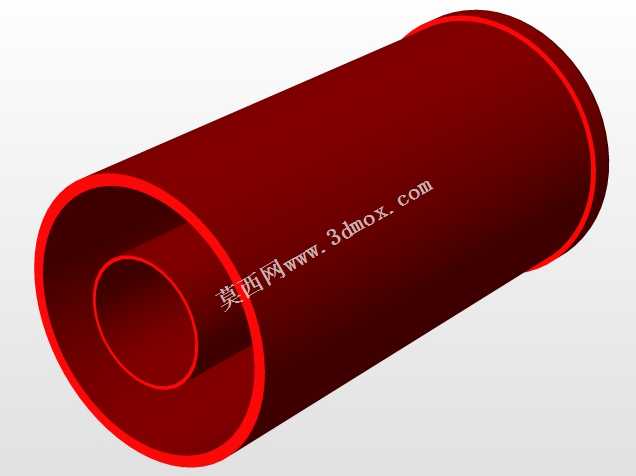

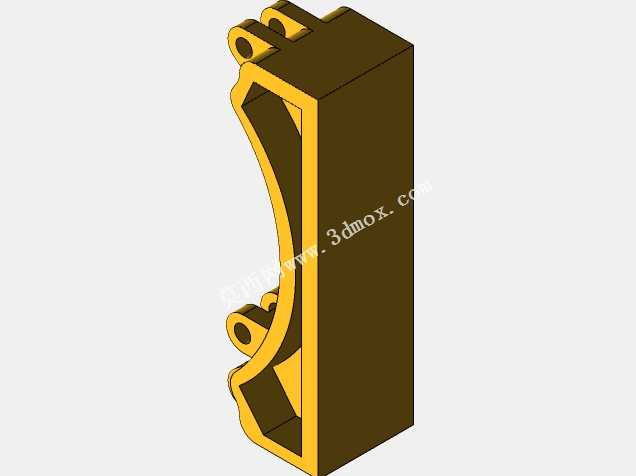

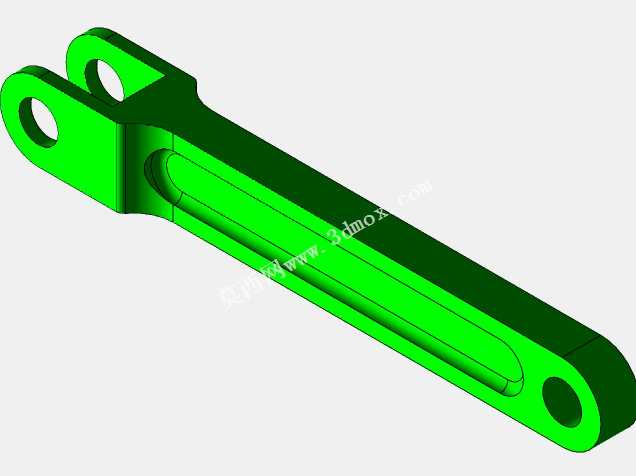

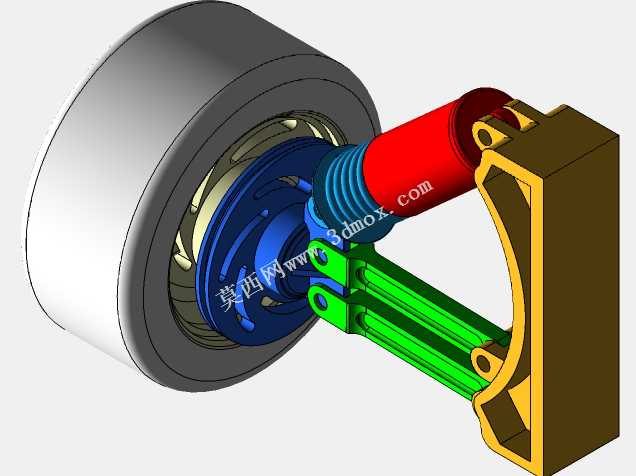

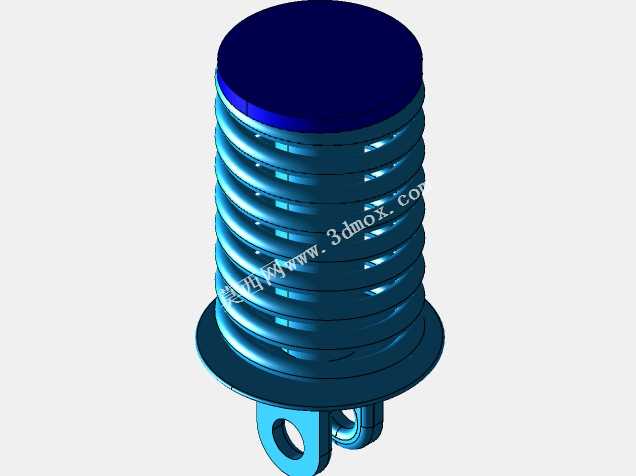

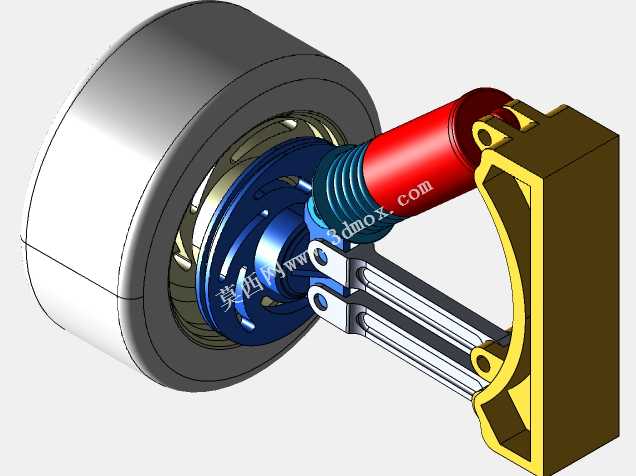

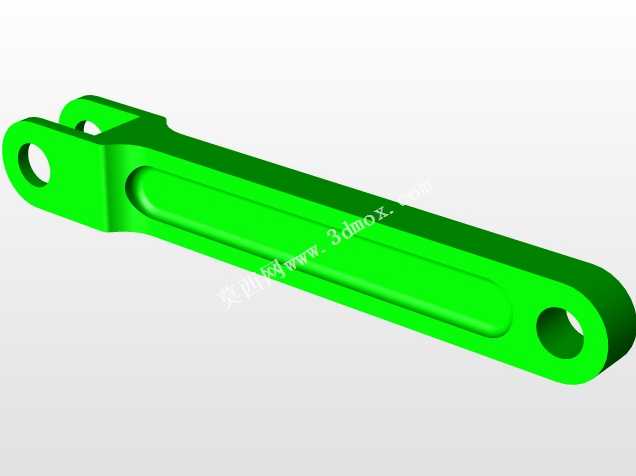

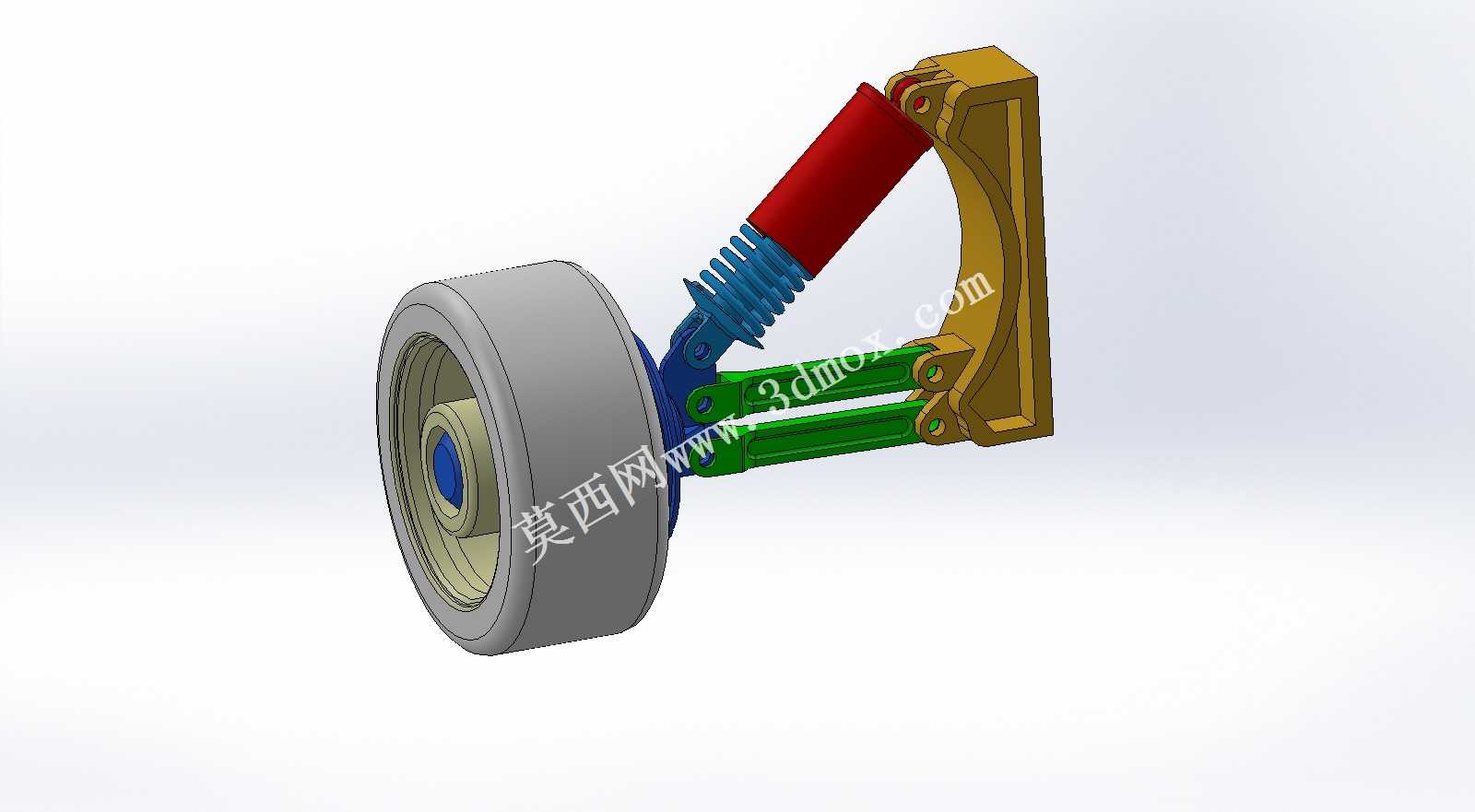

这套悬架结构主要应用于乘用车辆的非驱动转向轮位置,承担着车轮与车身之间的力传递、震动缓冲与行驶姿态控制核心作用,是车辆行走系统中直接影响操控稳定性与乘坐舒适性的关键部件。在实际行车场景中,该结构需要同时应对路面传来的垂直冲击、转向时的横向载荷、加减速过程中的纵向力矩,通过多部件的协同动作过滤路面颠簸,保证轮胎始终与地面保持合理接触面积,避免车轮出现异常跳动导致的抓地力流失。从功能特性来看,该悬架采用长短臂双叉臂结构变体,搭配筒式液压减震器与螺旋弹簧集成的减震单元,上下两根平行布置的绿色控制臂负责约束车轮的运动轨迹,限制车轮在上下跳动过程中的前束与外倾角变化范围,避免轮胎出现异常偏磨;红色的减震筒内部集成阻尼阀系与回位弹簧,能够将路面传来的高频震动转化为液压油的流动热能快速耗散,配合控制臂端部的铰接衬套吸收细碎震动,大幅降低传递到车身的冲击载荷;金色的安装支架用于将整个悬架总成固定在车身副车架位置,预留的螺栓安装孔位可以适配不同车型的安装点位置,调整安装角度即可匹配不同的底盘调校风格。在设计思路上,该结构优先保证了运动轨迹的合理性,通过对控制臂铰接点位置的参数化计算,将车轮上下跳动时的轮距变化量控制在毫米级范围内,既避免了轮距大幅变化带来的轮胎磨损,也保证了转向时的车轮定位参数稳定;减震器的布置角度经过反复校核,避开了车轮转向时的最大摆动边界,不会在大角度转向时与轮胎或者轮拱发生运动干涉;轮毂连接位置采用标准的轮毂轴承安装接口,能够适配常规乘用车辆的轮毂螺栓孔距,不需要额外改装转接部件即可完成装配。从安装边界来看,该悬架总成在完全伸展状态下的纵向长度适配常规紧凑级车型的轮舱空间,减震器上端的安装点距离控制臂下铰接点的垂直距离符合主流车型的悬架行程设计范围,控制臂的摆动角度覆盖了车辆满载、空载以及极限颠簸工况下的全部行程需求,安装支架的连接面采用平面定位设计,装配时只需要保证安装面贴合度即可完成定位,降低了总装环节的对位难度。整体结构在保证结构强度的前提下优化了部件的受力路径,让各个铰接点的受力分布更加均匀,避免局部应力集中导致的部件疲劳损坏,能够满足日常城市道路、非铺装路面等多种行驶场景的使用需求。
