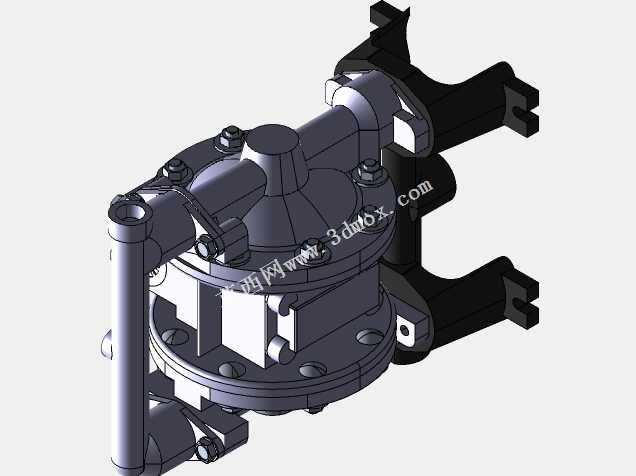

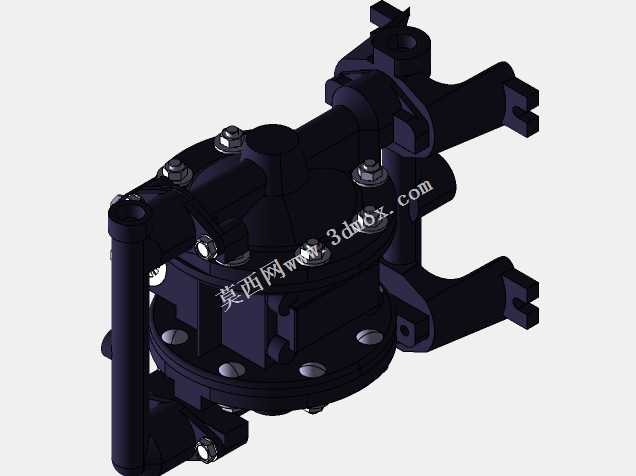

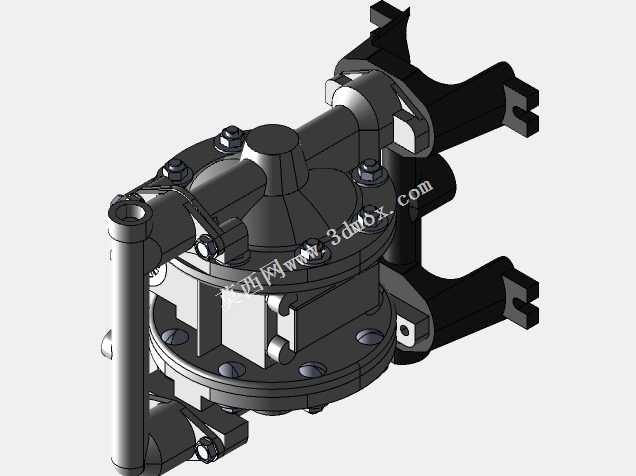

3/4英寸口径气动隔膜输送泵结构

该款3/4英寸口径的气动隔膜泵，主要面向中小流量流体输送场景设计，可广泛应用于化工涂装、污水处理、食品浆料输送、小型生产线物料循环等工况，能够适配含细小颗粒的腐蚀性流体、高粘度浆料、易挥发易燃易爆介质的输送作业，相比同规格电动泵具备更强的介质适应性与使用安全性，无需电力驱动即可在防爆、潮湿等特殊作业环境下稳定运行，不会产生电火花等安全隐患。设备依靠压缩空气作为动力源，通过内部配气机构的换向动作，带动两侧膜片做往复形变，改变泵腔内部容积差实现介质的吸入与排出，工作过程中无需灌引水，自吸能力较强，启动后可快速形成负压抽取介质，停机时也不会出现介质倒流的问题，运行过程中可通过气源压力的调节灵活改变输出流量与扬程，适配不同的输送需求。整体结构采用对称式布局设计，两侧气室与液室通过螺栓紧固连接，膜片被夹持在液室与中间体之间，既保证了密封性能，也方便后期膜片磨损后的快速更换维护；进出口采用标准3/4英寸管螺纹接口，可直接对接同规格的工业流体管路，无需额外制作转接接头；安装脚位采用对称分布的带孔支脚结构，可通过螺栓直接固定在安装支架或者设备机架上，安装边界规整，整体占用空间紧凑，可适配狭小空间内的安装布置需求。设计过程中充分考虑了易损件的更换便捷性，液室端盖、气阀组件均采用外露式螺栓紧固，日常维护时无需将整泵从管路上拆卸即可完成易损件的更换作业；泵体过流部分的流道采用平滑圆弧过渡设计，减少了介质在流道内的阻力与淤积，降低了颗粒介质卡滞的概率，同时也减少了输送过程中的压力损失，提升输送效率。设备运行过程中无旋转密封部件，不存在轴封泄漏的风险，输送有毒有害、易挥发介质时可有效避免介质泄漏带来的安全与环保问题，整体运行噪音较低，不会对作业现场造成额外的噪音污染，可长时间连续空载运行也不会出现泵体过热损坏的问题，工况适应性较强。
