大吨位轨道式电炉运载台车结构设计

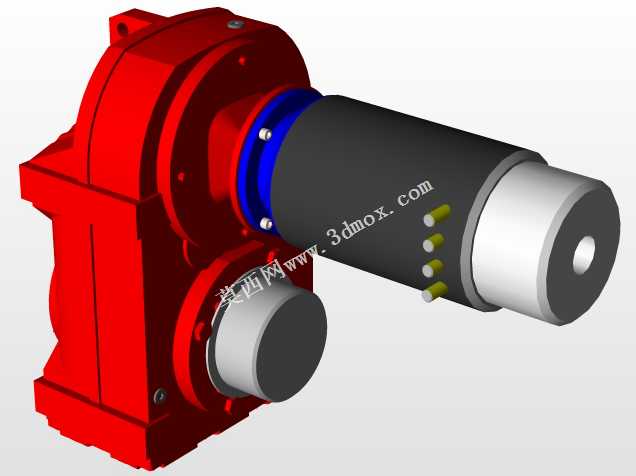

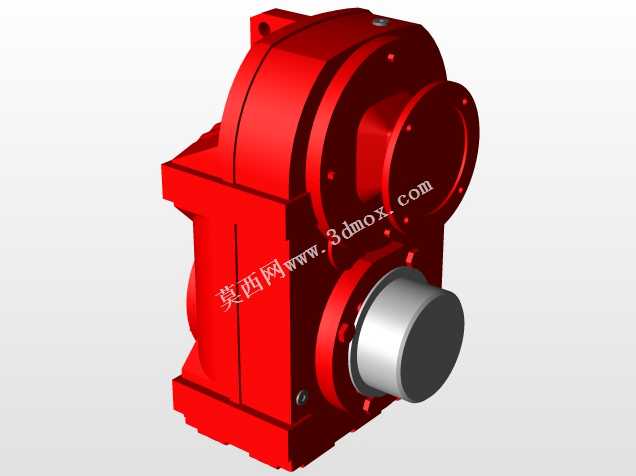

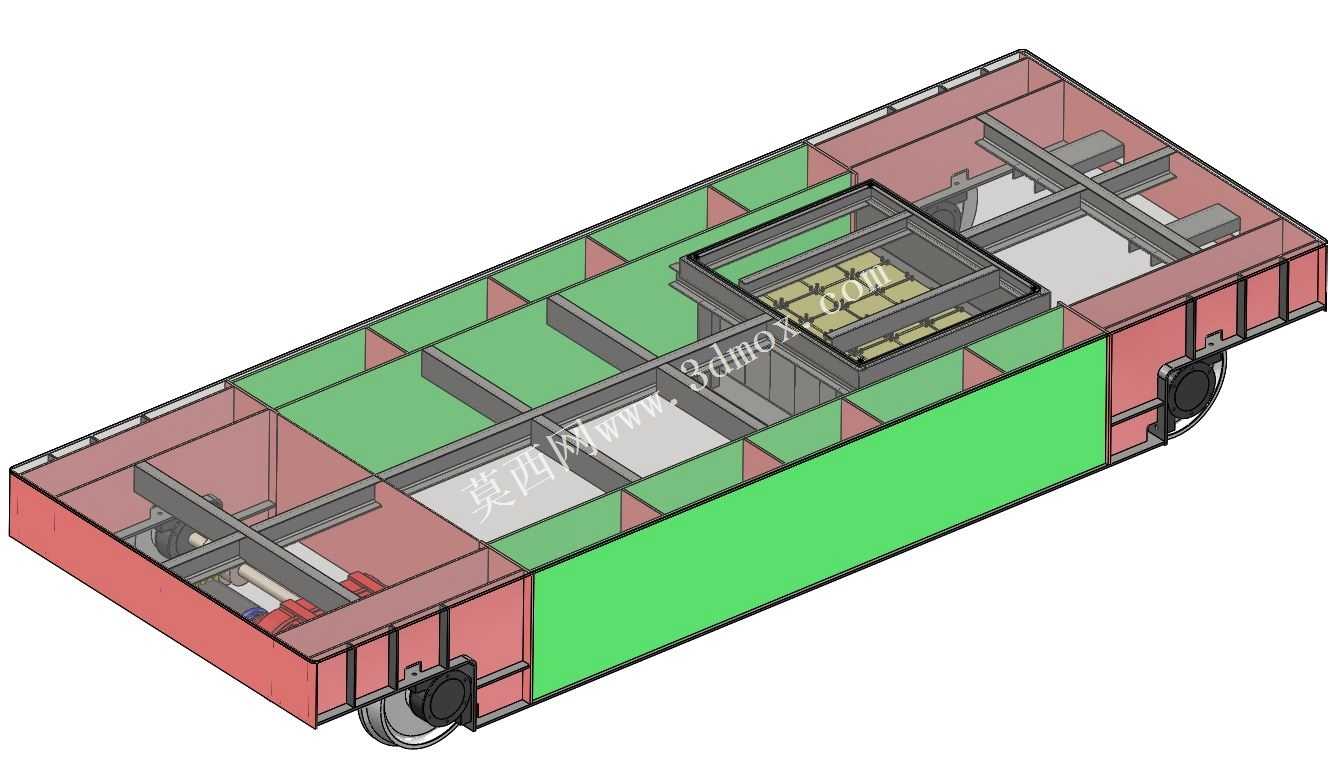

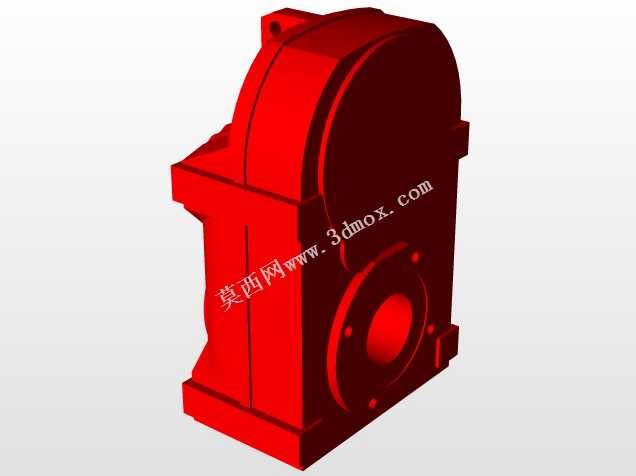

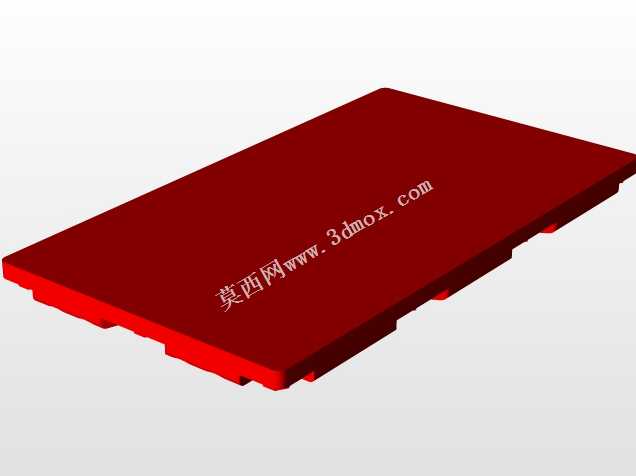

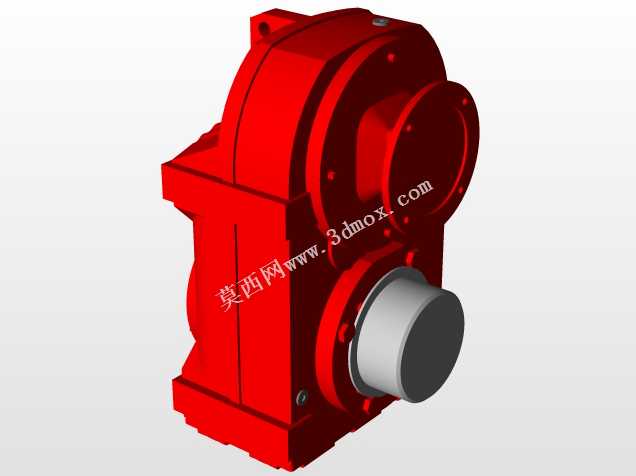

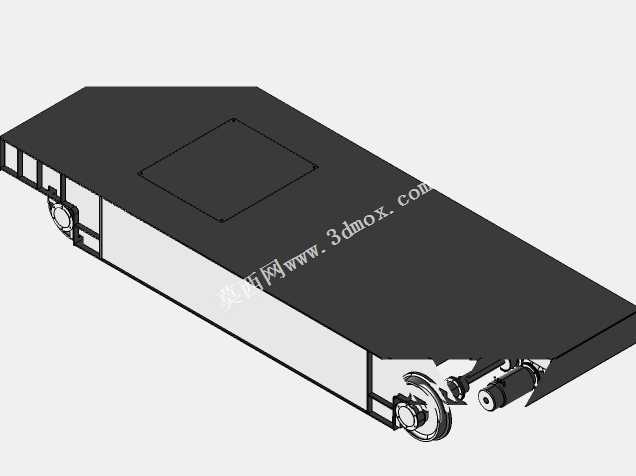

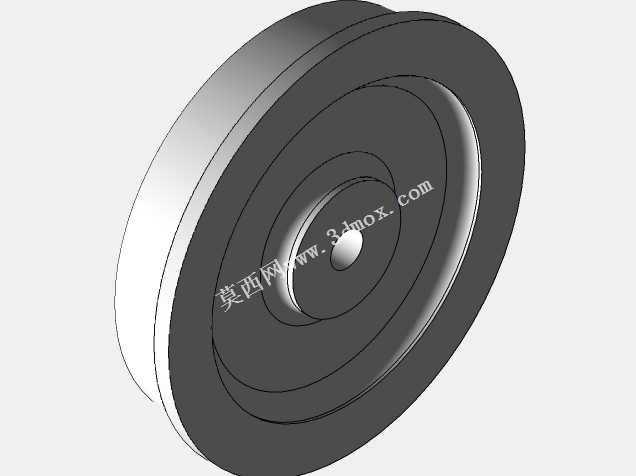

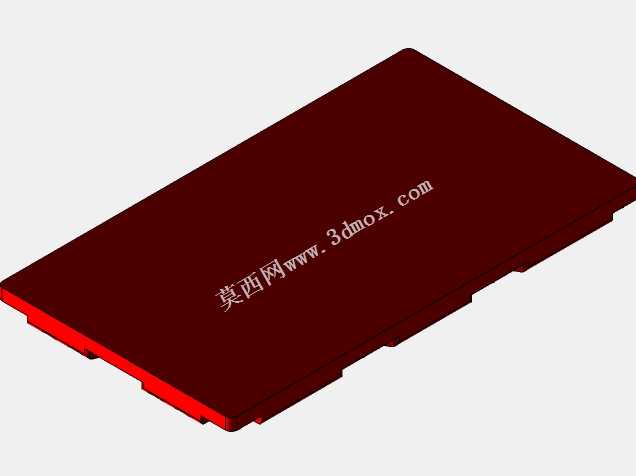

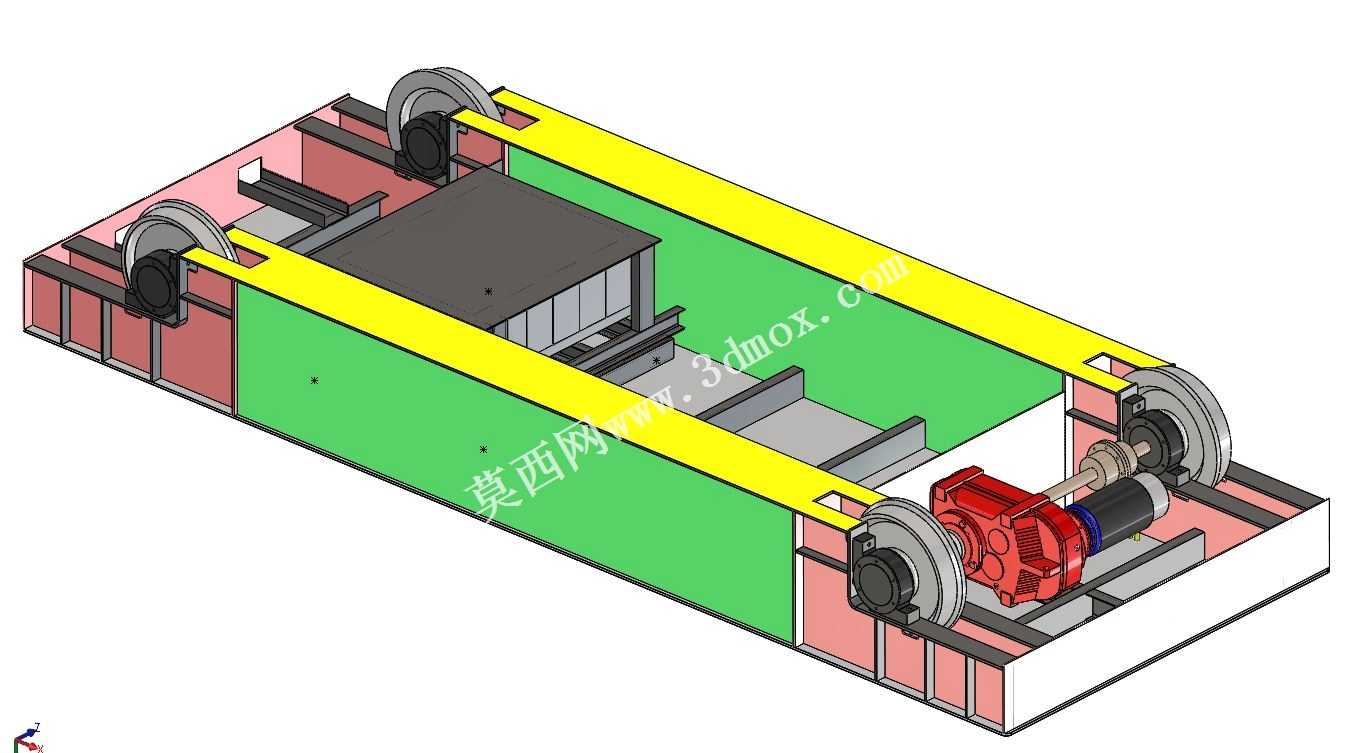

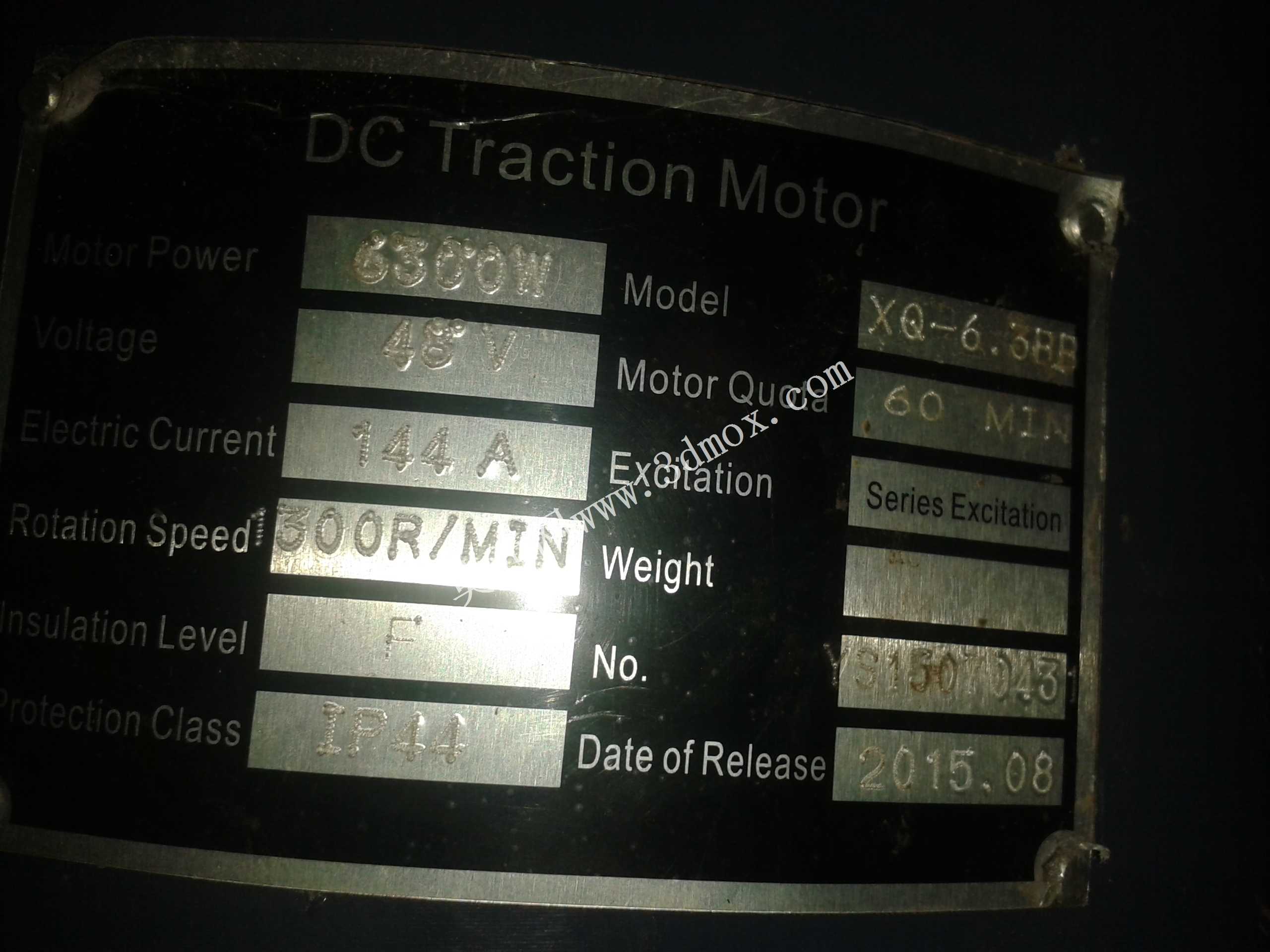

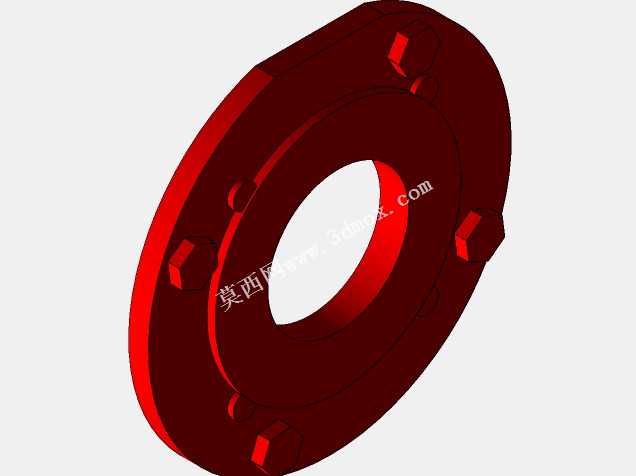

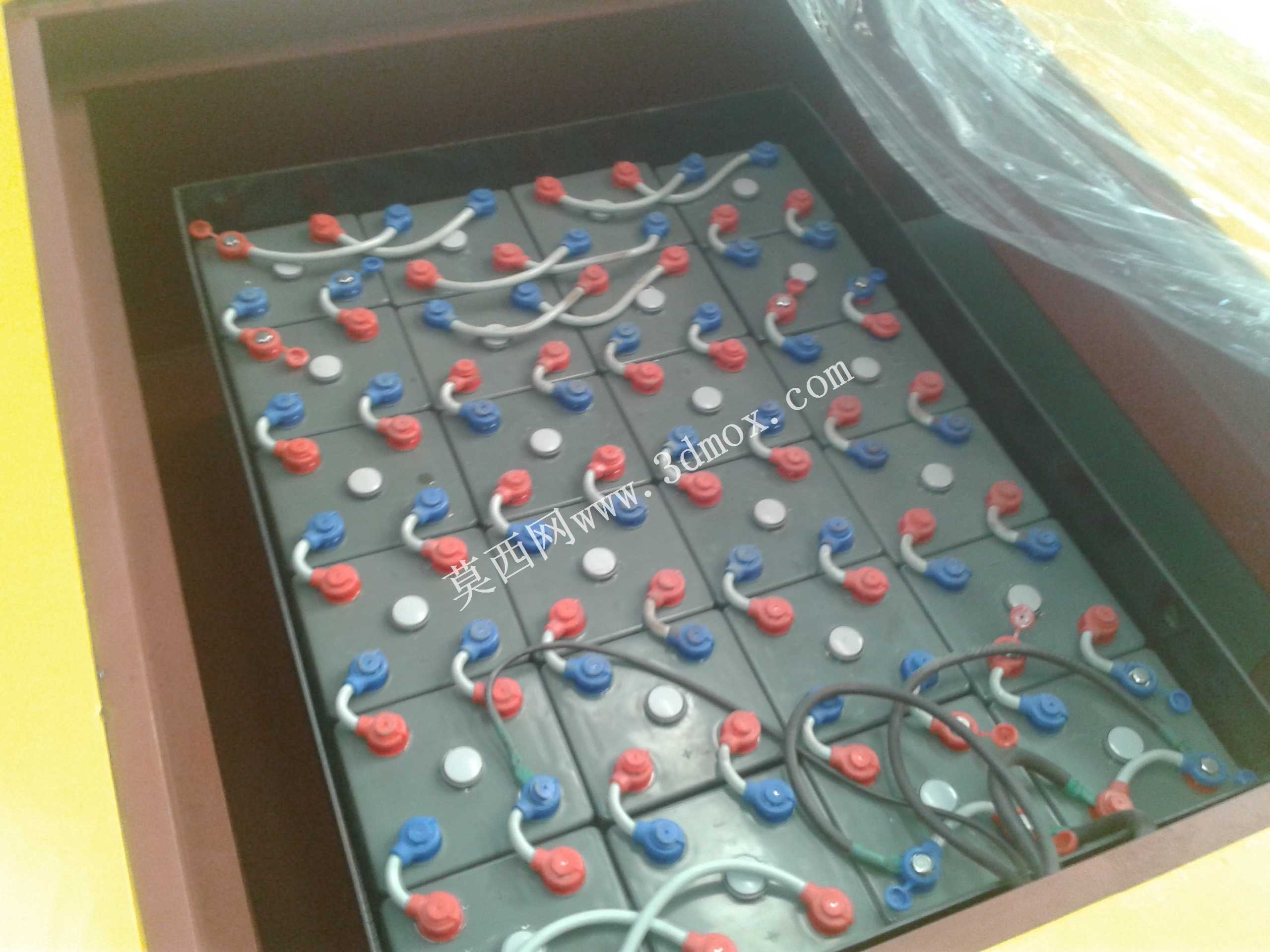

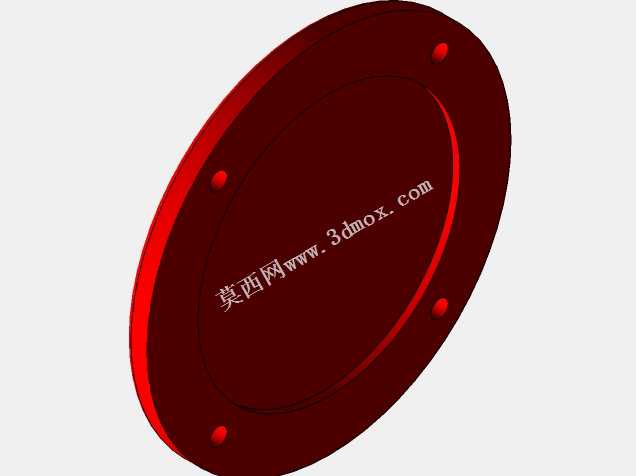

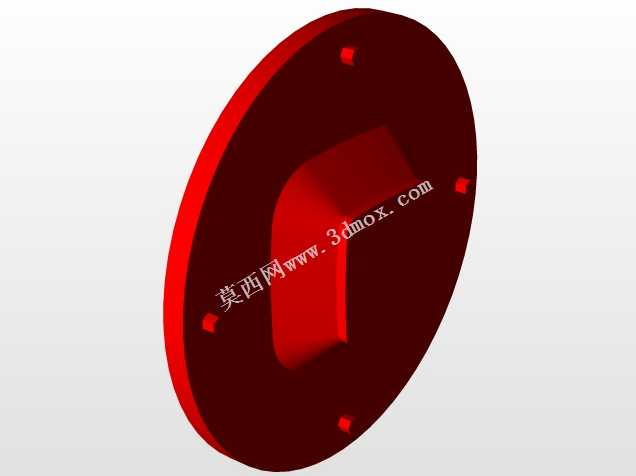

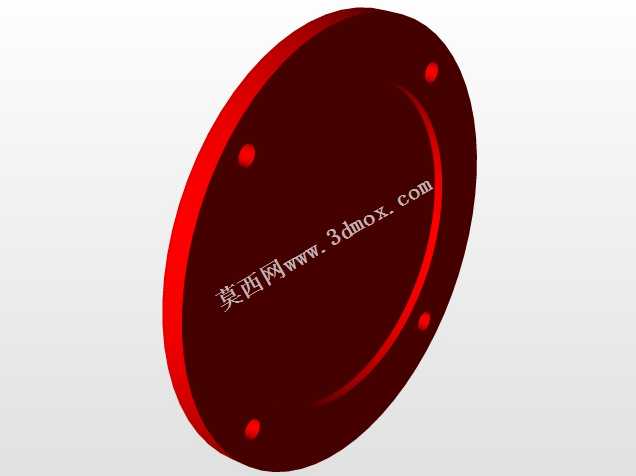

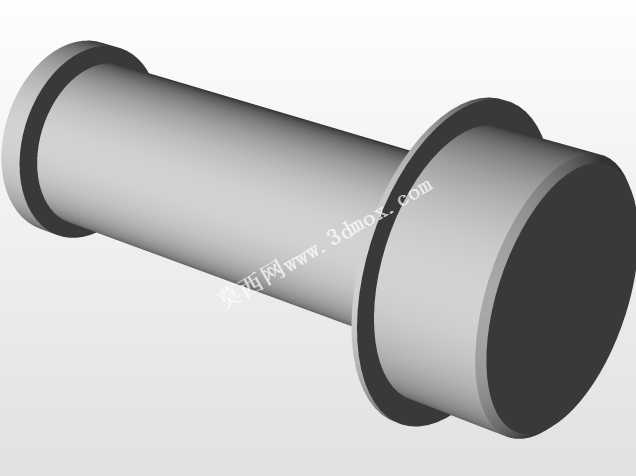

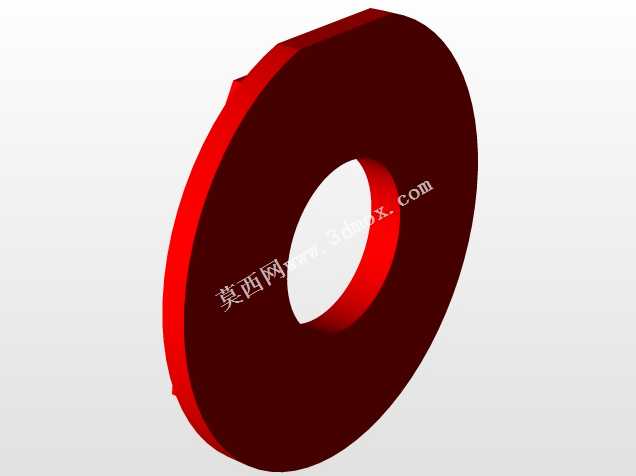

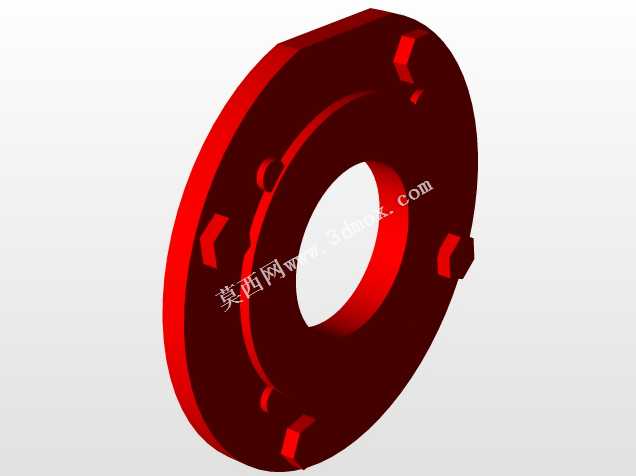

该设备主要应用于冶金铸造、重型热处理加工车间场景，作为大吨位电炉的配套承载转运载体，负责在固定轨道线路上完成电炉炉体、待加热重型工件的工位转运与定点停靠作业，适配车间内多工位加热、装卸料的生产流转需求，解决大吨位热加工设备跨工位移动的重载运输难题，避免重型工件吊装转运带来的安全风险与效率损耗。设备整体采用框架式承载结构设计，主承载框架采用型钢拼接焊接成型，内部设置多道纵横加强筋板，将承载台面划分为多个受力分区，均匀分散大吨位载荷带来的结构应力，避免长期重载使用出现框架变形问题。台面分区设置不同功能的承载区域，中部预留电炉本体的安装定位空间，周边区域可临时放置待加工工件或配套工装，两侧设置防护侧围结构，避免转运过程中物料滑落。走行部分采用适配标准轨距的轨道轮组，轮组配套耐磨轴承与传动齿轮结构，配合驱动单元可实现0-20m/min范围内的无级调速，走行过程平稳无明显冲击，停靠时可配合定位装置实现毫米级对位，满足电炉工位对接的精度要求。设备整体外形边界为6000mm×2200mm×800mm，轨距设计为1740mm，适配多数重型车间的既有轨道铺设标准，无需对车间现有轨道基础设施进行大规模改造即可直接投入使用，整体额定承载重量可达5.5吨，可覆盖多数中型60吨级电炉的炉体转运与配套工件承载需求。设计过程中重点考量了热加工车间的高温作业环境，框架结构预留了足够的热变形余量，走行轮组与传动部件均设置了隔热防护结构，避免车间热辐射影响部件使用寿命，同时车体下部预留了管线布置空间，可方便布设电炉配套的电力、冷却管线，随车体同步移动无需额外拖链冗余设计。车体侧面设置了检修开口，可方便日常对走行部件、传动结构进行维护保养，降低后期运维的工作量。
