特斯拉3型短乘客侧外侧电池模块结构设计

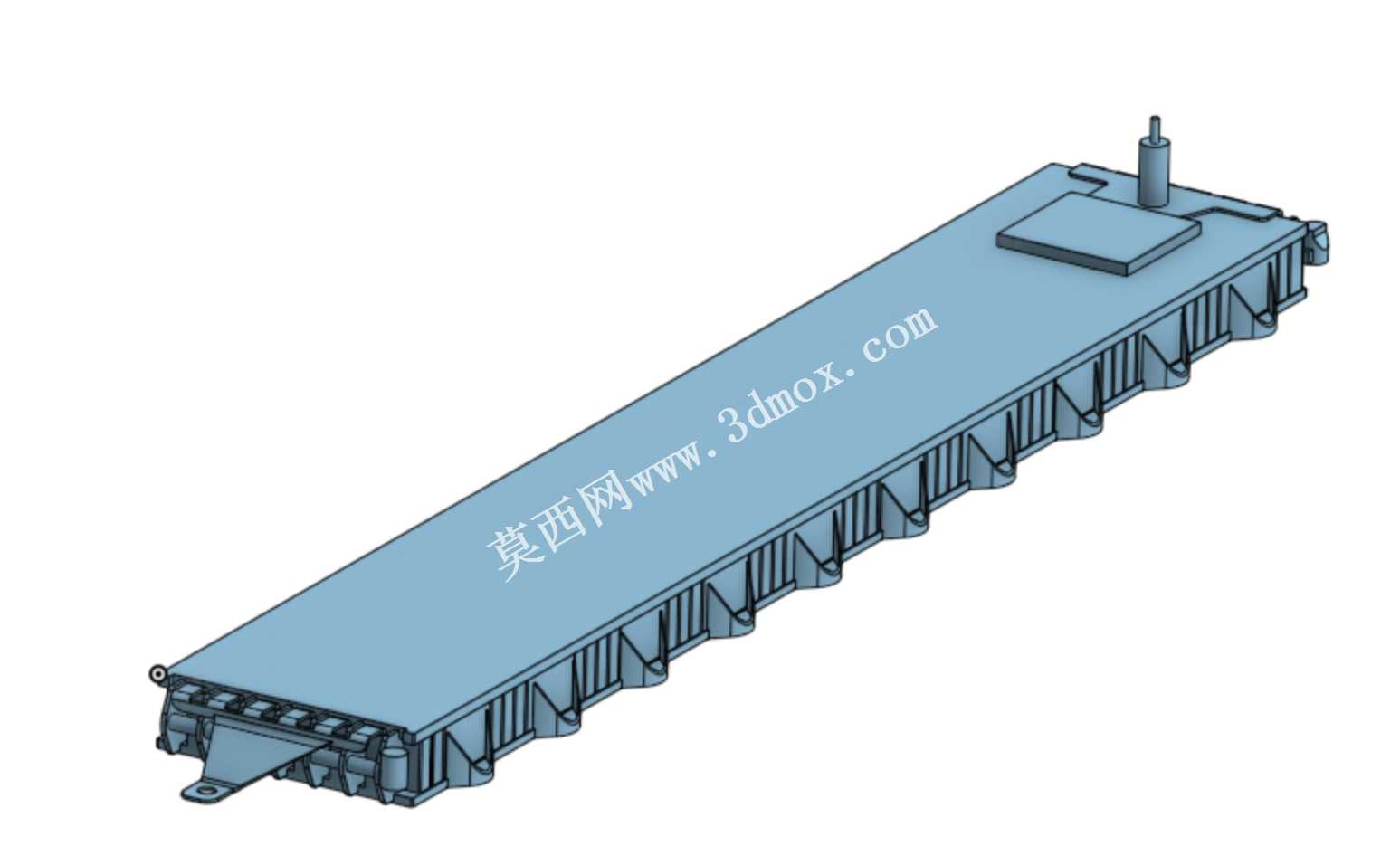

该三维结构为适配乘用电动汽车底盘布局的外侧动力电池承载模块，主要应用于纯电乘用车底盘乘员舱侧下方的电池包集成场景，是整车能源存储系统的核心组成单元之一，承担着存储电能、为整车驱动系统及车载用电设备供给能源的核心作用，同时需适配整车底盘的安装空间、碰撞防护要求以及热管理系统的排布逻辑。在实际整车装配场景中，该模块作为电池包四个差异化结构模块中的短款乘客侧外侧单元，需精准匹配底盘侧围的安装边界，与相邻的电池模块、底盘纵梁、车身地板下方的安装点位形成稳定配合，既要保证自身结构强度满足整车行驶过程中的振动、冲击载荷要求，也要为电池包内部的冷却管路、高低压线束预留合理的排布空间，避免与周边底盘部件产生运动干涉。从功能特性来看，该模块采用一体化承载式壳体设计，壳体侧边设置有连续的加强筋结构，能够在车辆发生侧面碰撞时有效分散冲击力，降低内部电芯受挤压变形的风险；壳体端部设置有专用的安装支耳与定位结构，可实现与电池包框架、底盘安装点的快速定位装配，提升总装环节的装配效率；壳体顶部预留有电气接口与泄压组件的安装位，能够适配电池管理系统的采样线束连接、热失控状态下的快速泄压需求，保障电池使用过程中的安全性。在设计思路上，该结构充分考虑了乘用电动车底盘空间的利用率优化，整体采用扁平化长条形布局，最大化贴合底盘地板的下方轮廓，在有限的垂直空间内尽可能提升电芯的排布容量，同时兼顾了侧面碰撞的防护冗余设计：侧边的加强筋采用等间距排布，既能够提升壳体的整体抗弯抗扭强度，也不会过度增加模块自身重量，符合新能源汽车轻量化的设计方向；模块端部的连接结构采用一体化压铸成型的支耳设计，减少了额外连接件的数量，降低装配复杂度的同时提升了连接点位的结构可靠性。从外形尺寸与安装边界来看，该模块整体为长条形扁平结构，长度方向适配乘客侧外侧底盘的纵向空间，宽度方向贴合电池包整体的横向排布尺寸，高度方向严格控制在底盘离地间隙要求的范围内，不会超出底盘下方的轮廓边界；模块侧边与底盘侧围的间隙预留满足整车线束、冷却管路的排布要求，底部与底盘护板之间预留有足够的空气流通间隙，辅助行驶过程中的电池散热，安装支耳的孔位精度与相邻模块的对接面公差控制在整车装配要求的范围内，能够保证电池包整体装配后的密封性与结构一致性，适配整车量产装配的精度要求。
