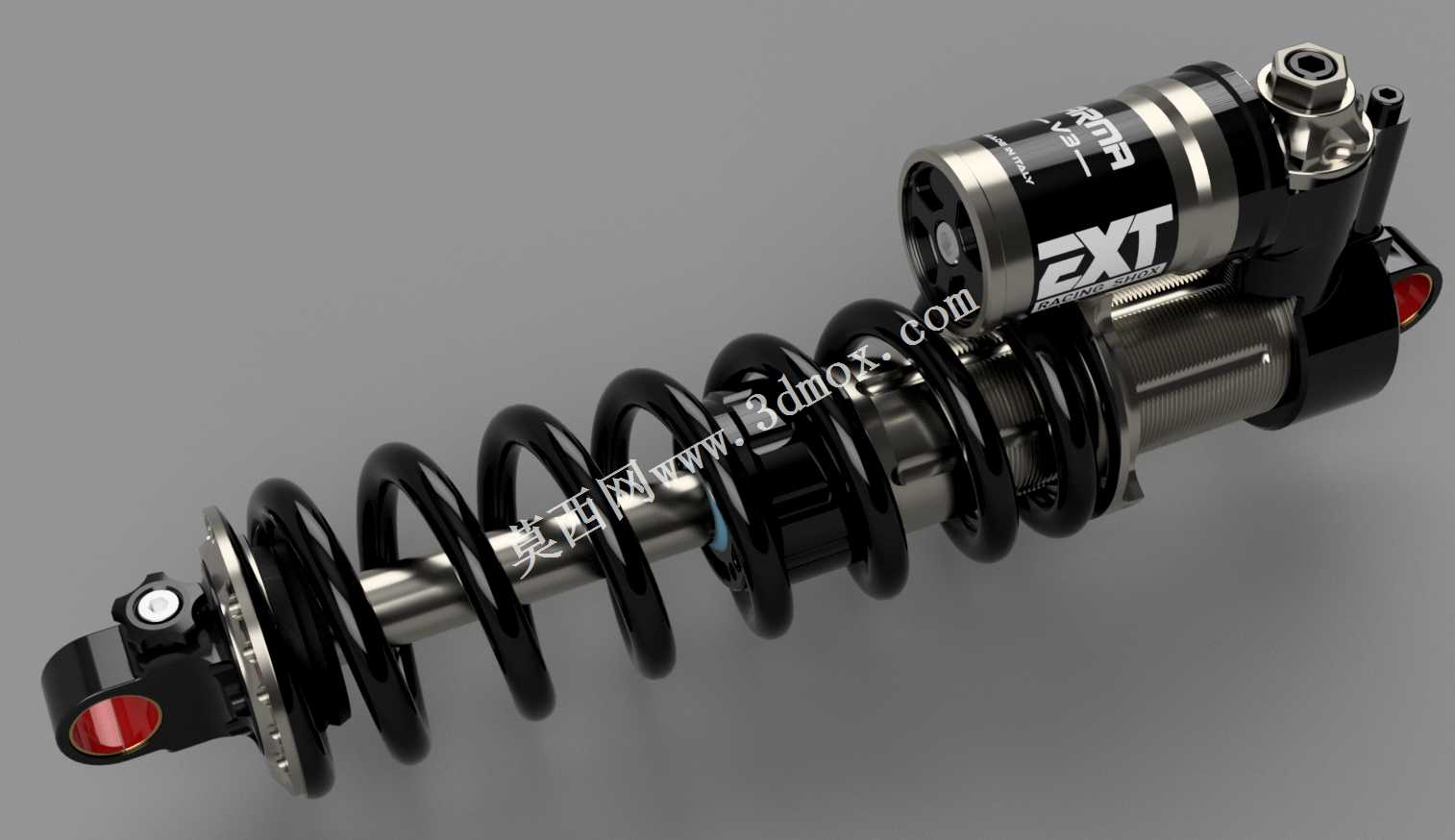

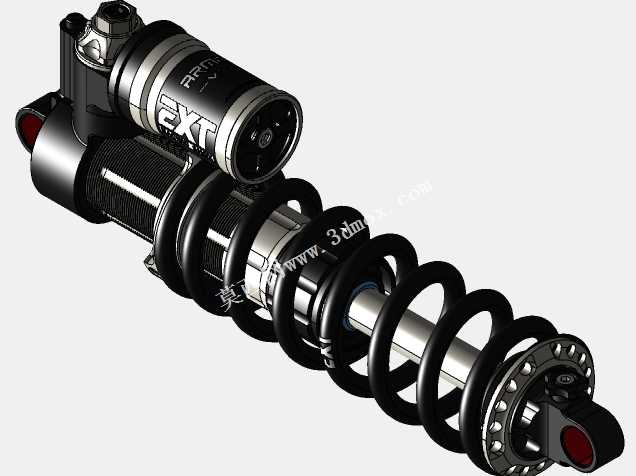

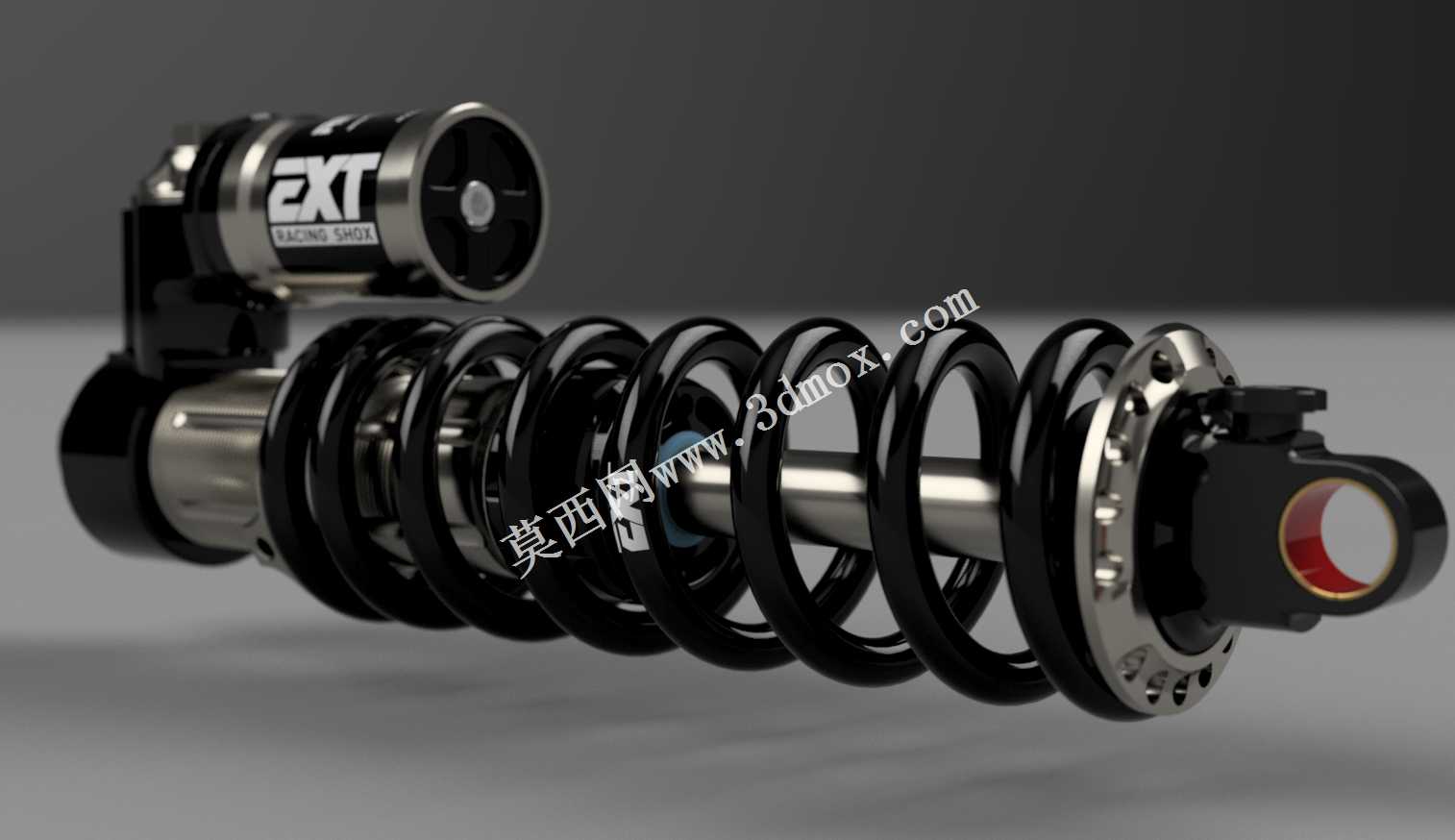

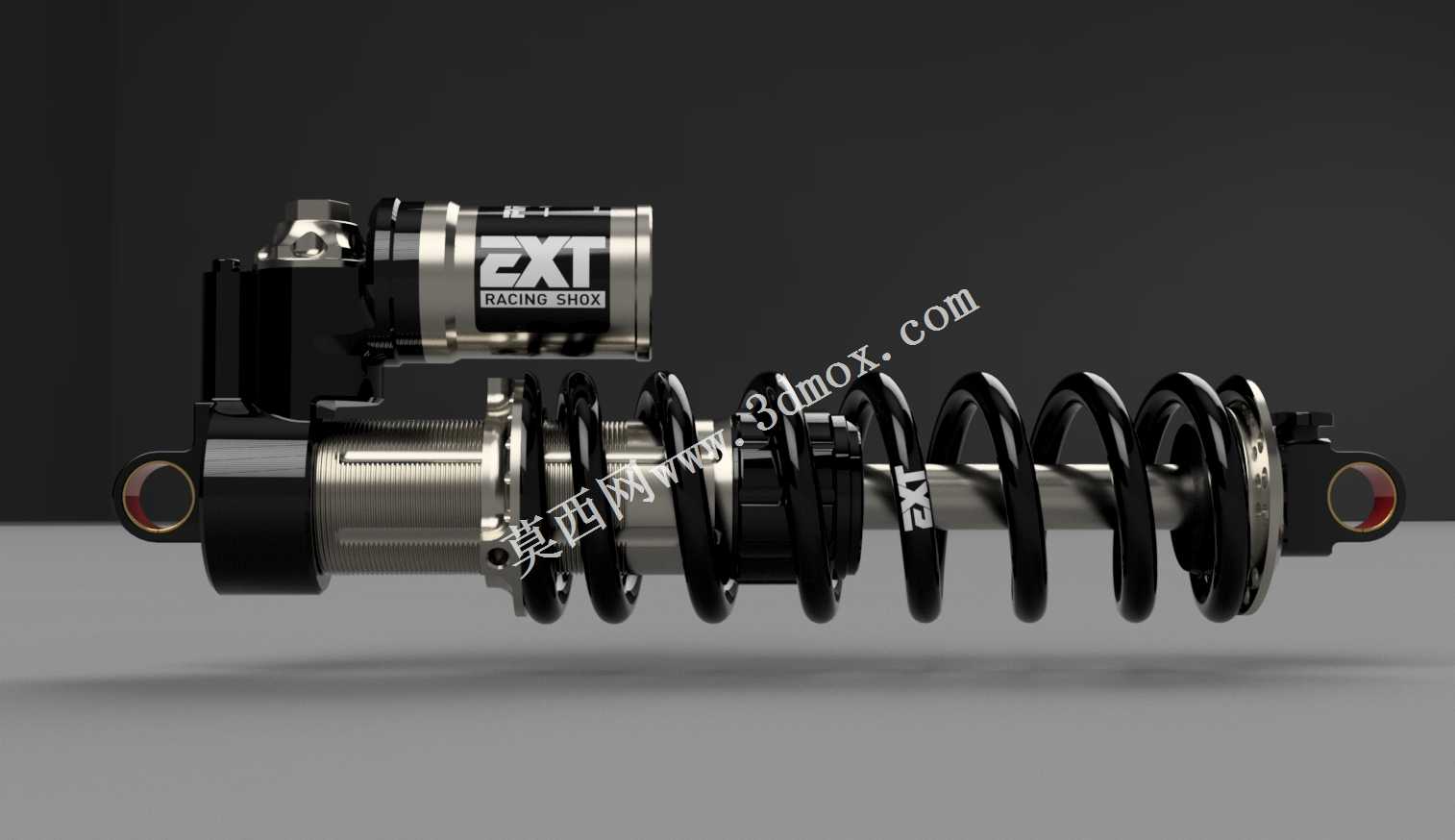

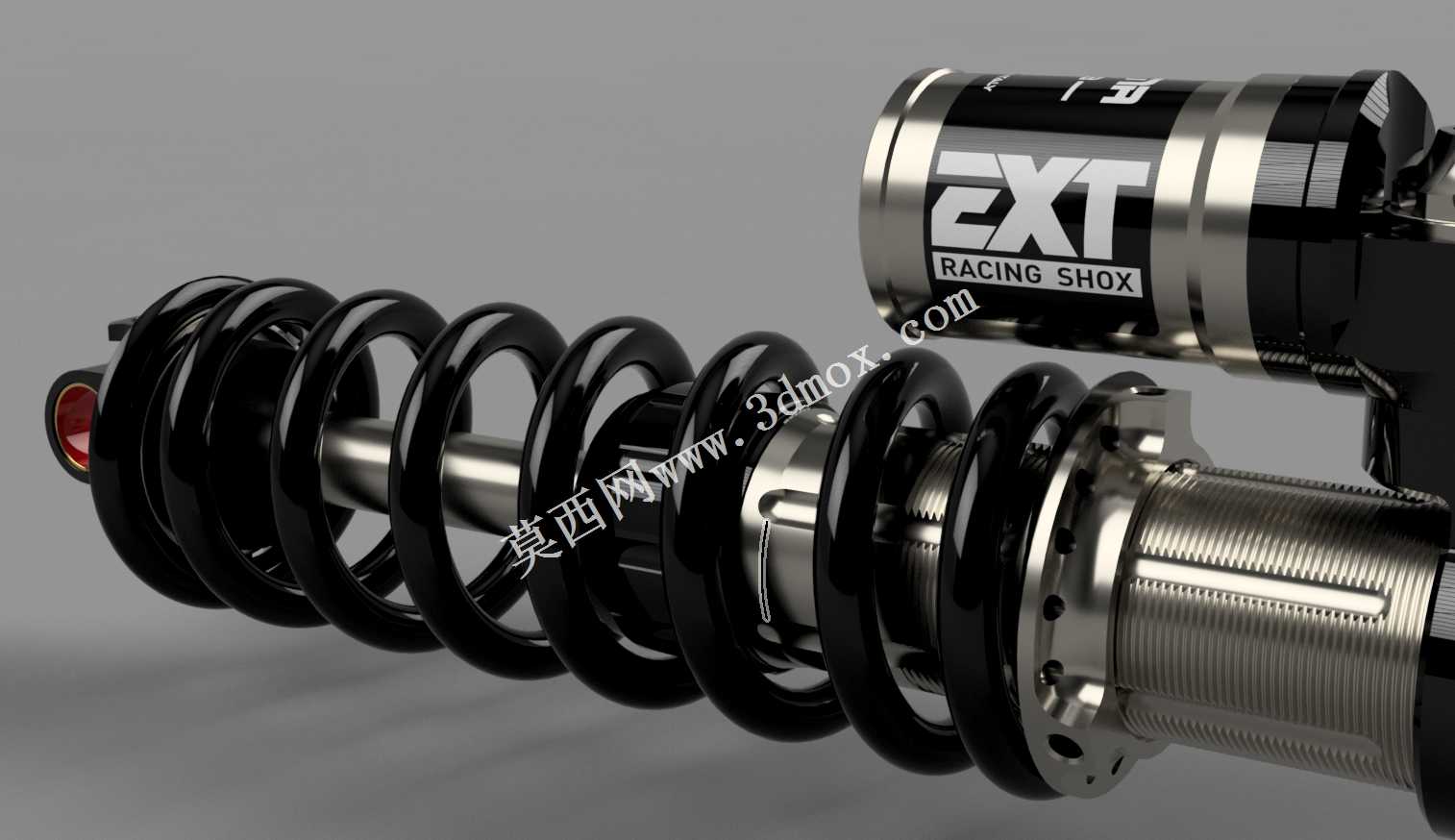

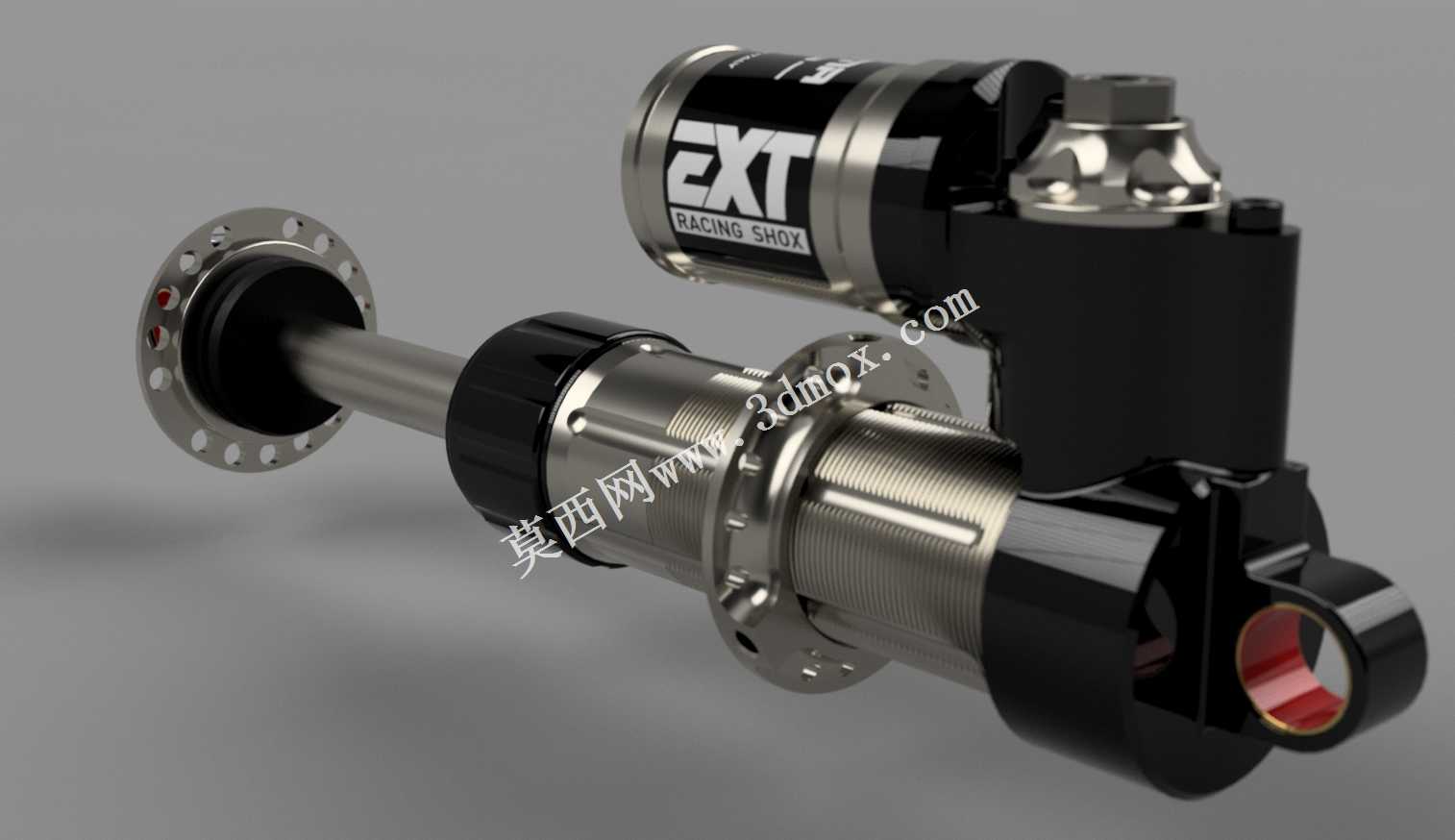

山地越野赛车外置气瓶式后减震器结构设计

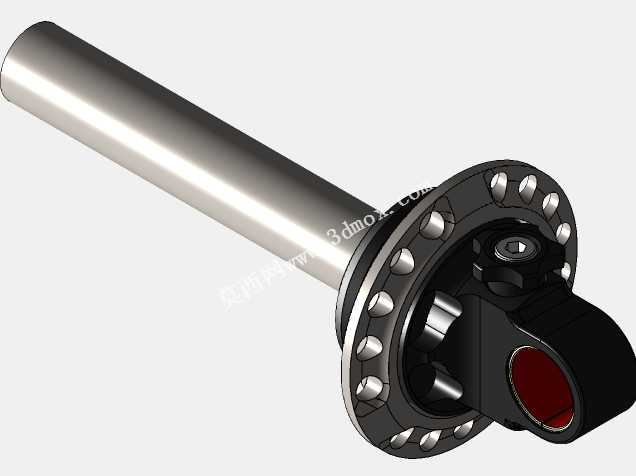

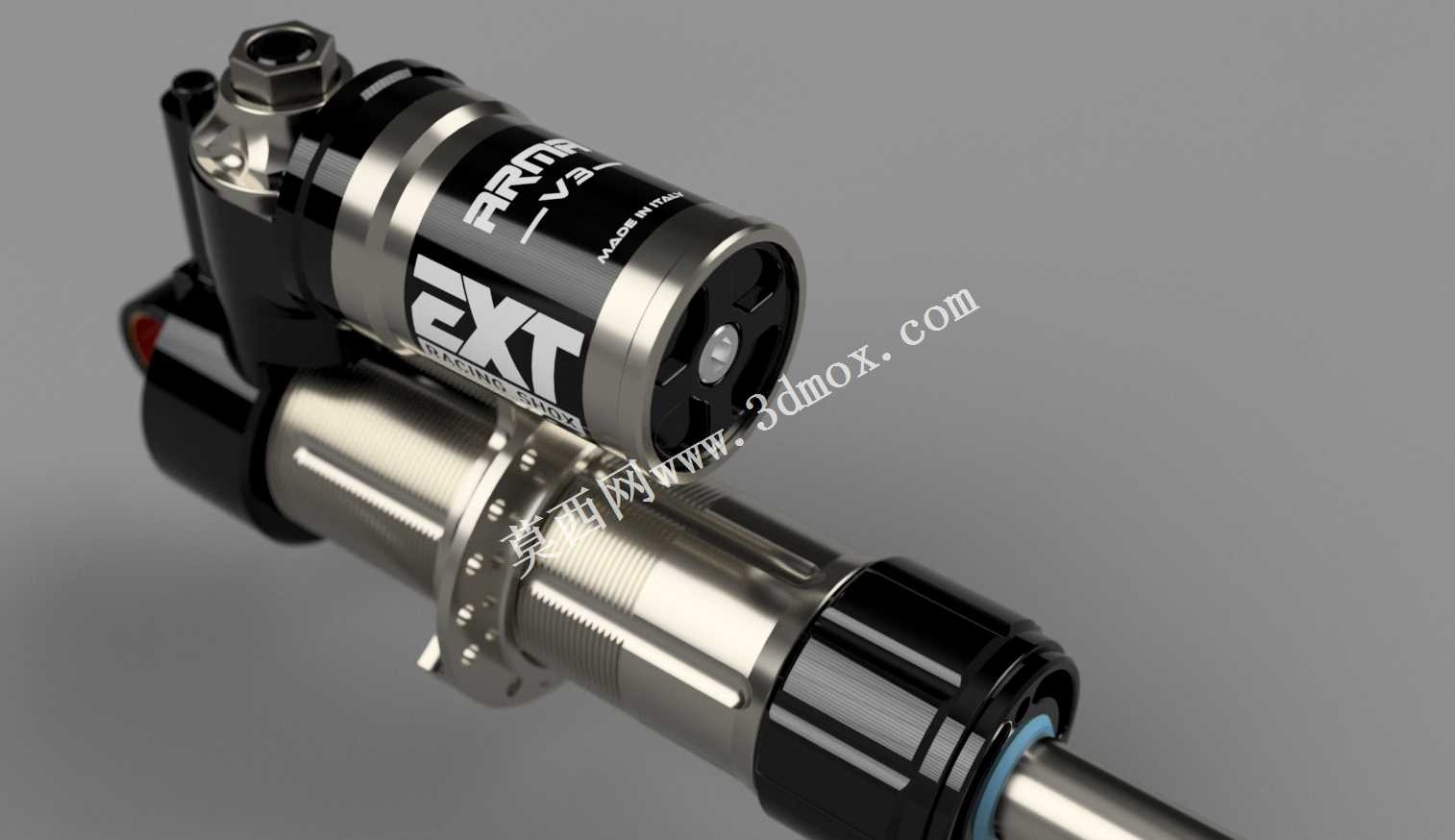

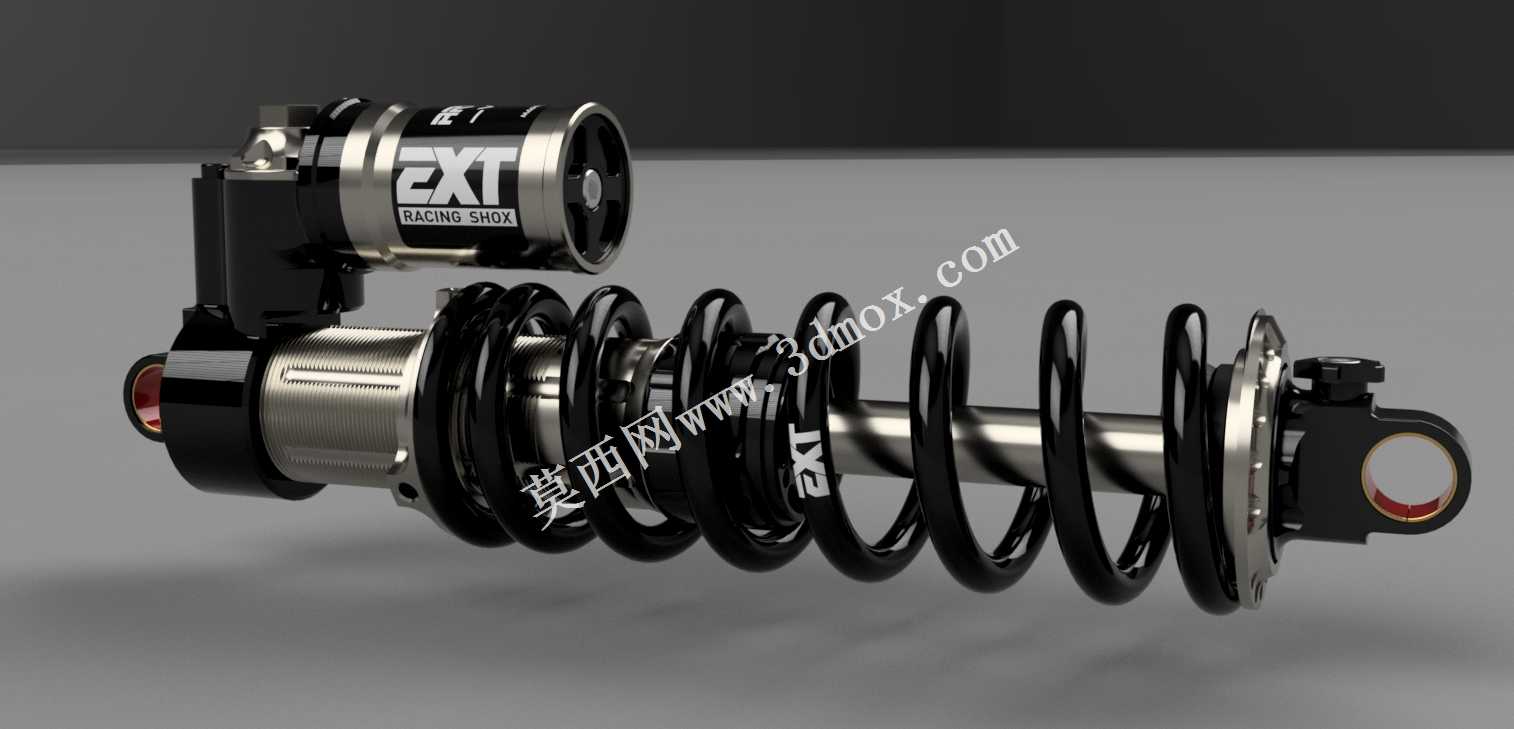

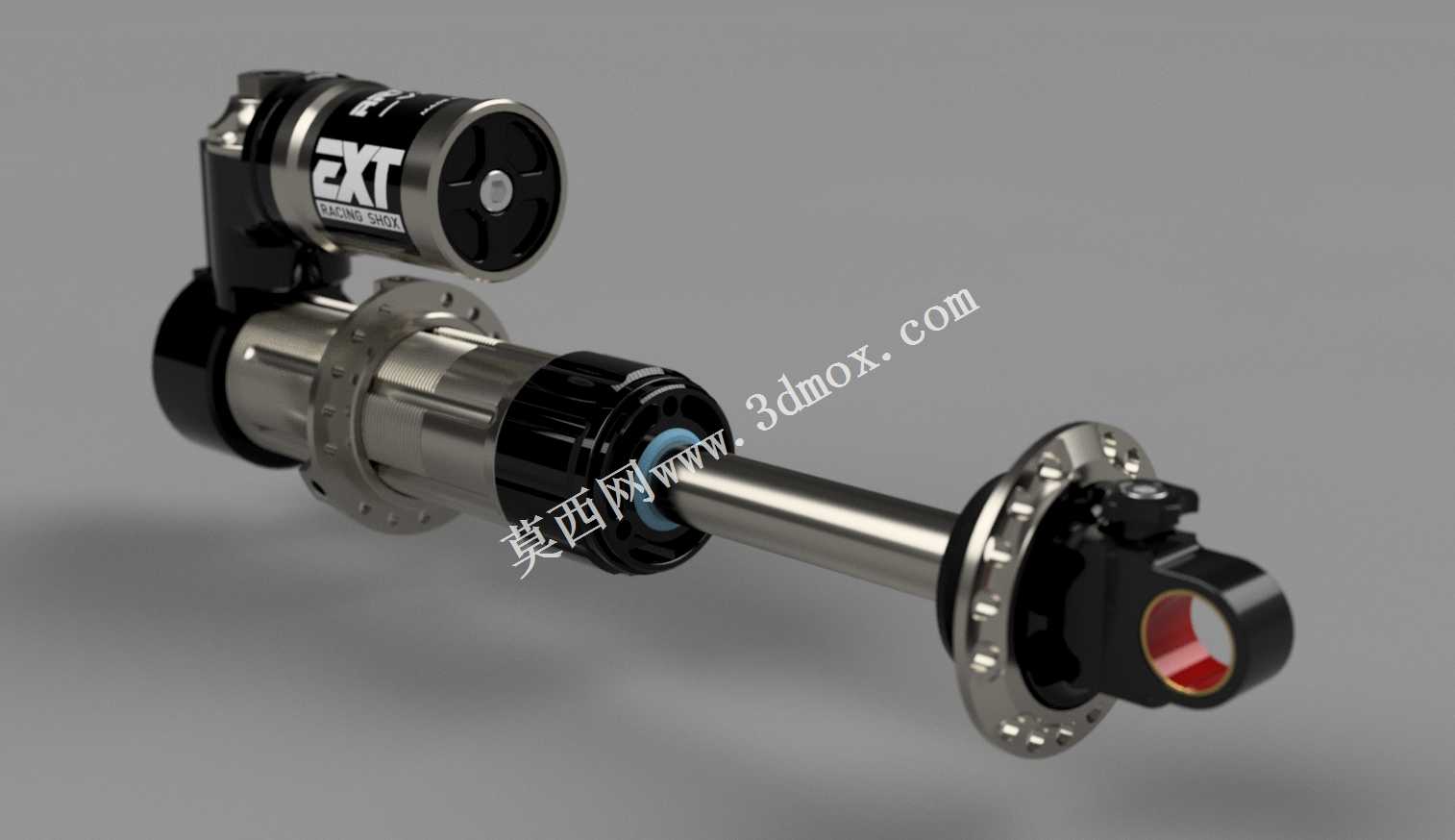

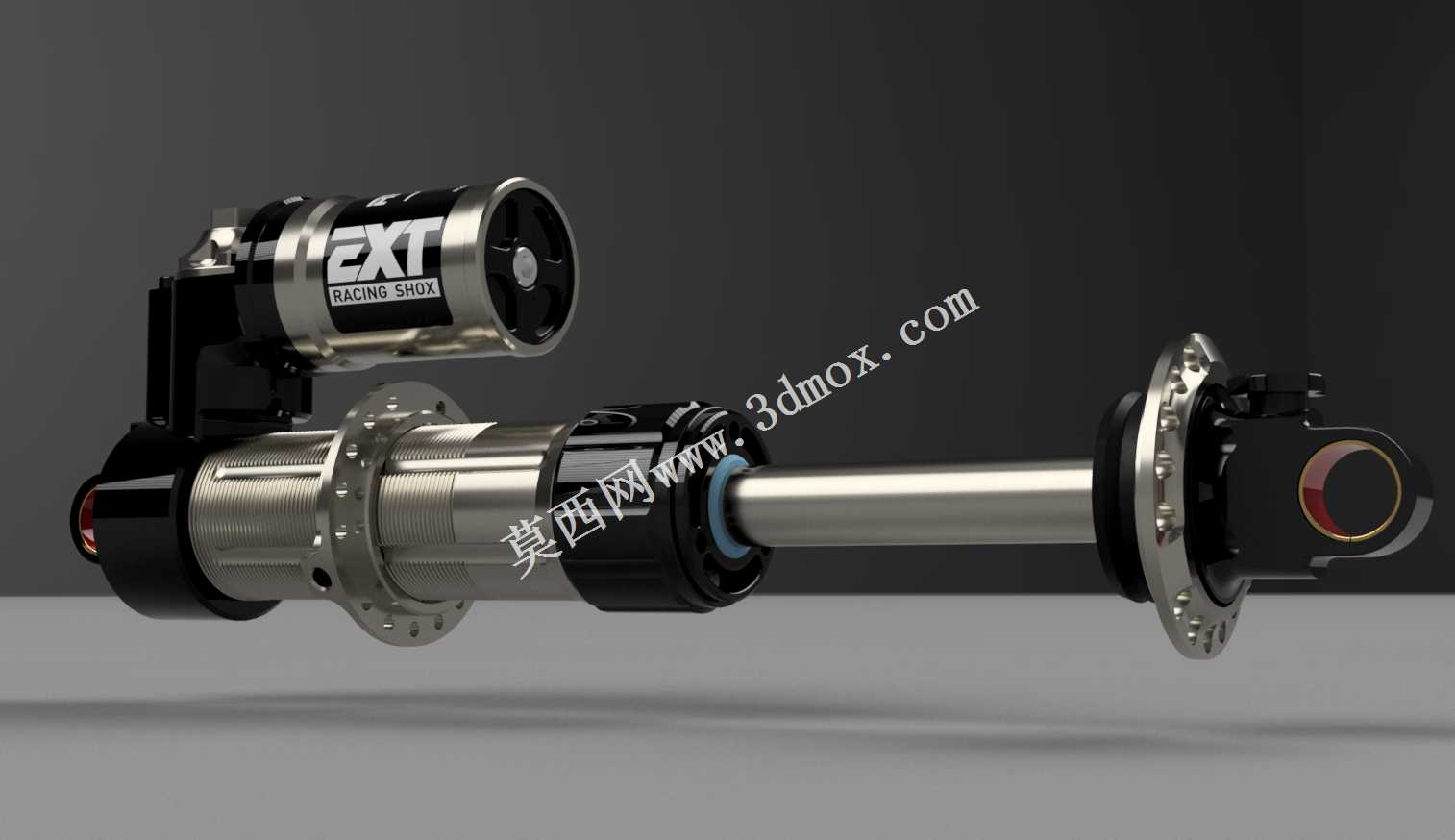

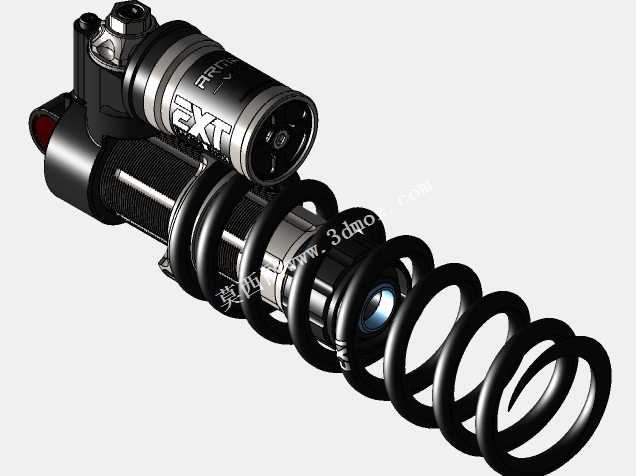

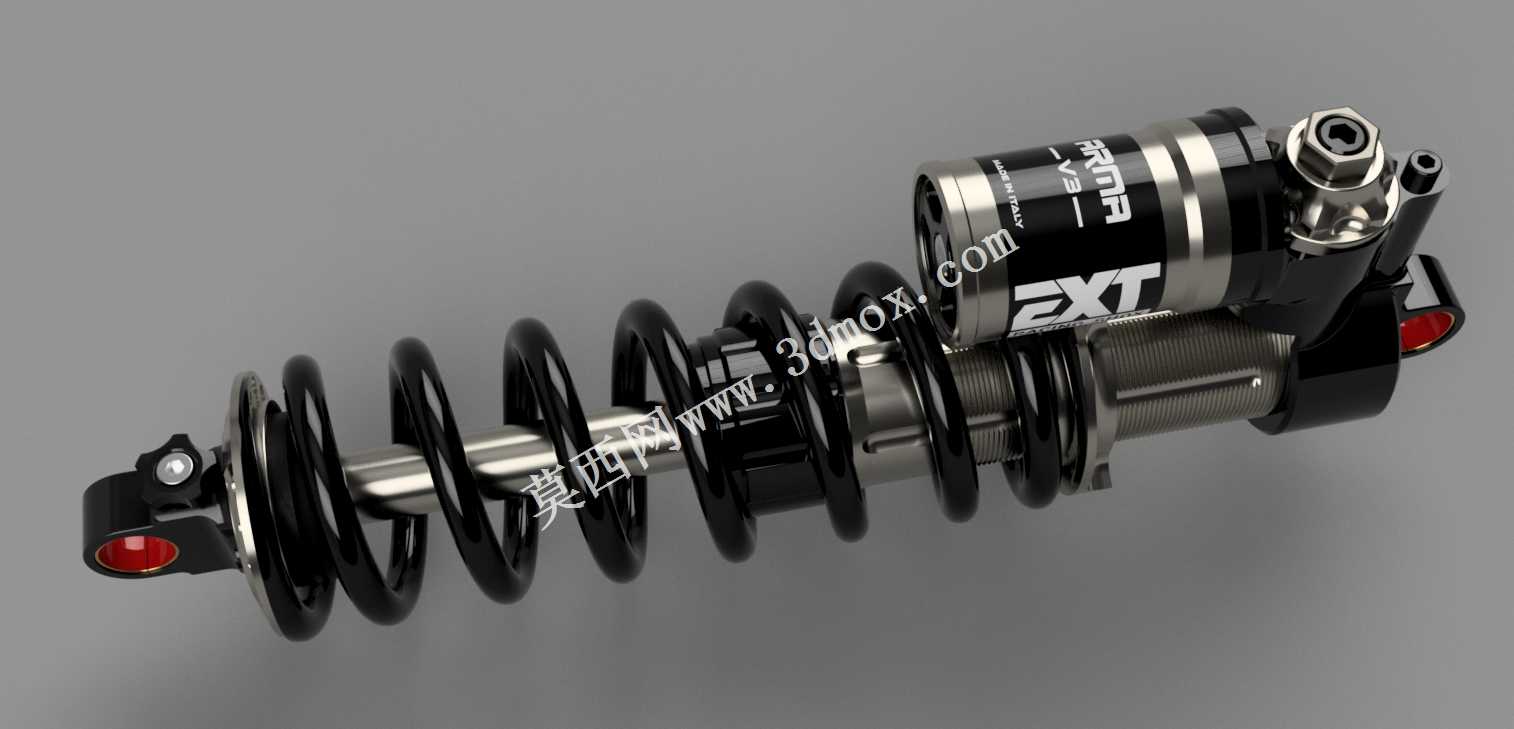

这款减震器主要面向山地自行车下坡赛事、越野摩托场地竞技等高强度骑行场景，是连接车架与后轮摇臂的核心缓冲部件，负责吸收路面颠簸带来的冲击能量，避免轮组跳动直接传递至车架主体，同时保证轮胎在复杂起伏路面始终保持贴地状态，为骑手提供稳定的操控基础。在实际使用场景中，它需要应对飞坡落地的瞬时大冲击、连续碎石路面的高频小幅振动、过弯侧倾时的侧向载荷等复杂受力工况，因此在结构设计上做了多维度的性能强化。产品采用四档阻尼可调结构，覆盖低速压缩、高速压缩、低速回弹、高速回弹四个调节维度，骑手可根据自身体重、骑行风格、赛道地形特征灵活调整阻尼特性，比如在布满乱石的下坡路段可增大低速压缩阻尼来提升支撑性，在连续起伏的土坡赛道可调小高速回弹阻尼来吸收连续冲击。外置式高压储气罐的设计将阻尼油与高压气体分离，避免传统内置气室结构在长时间连续工作后，因阻尼油高温混入气体产生的阻尼衰减问题，可稳定维持55PSI的低储压工作状态，大幅提升减震器的动作灵敏度，即使是路面传来的微小振动也能被快速吸收。减震器的核心活塞杆表面采用超低摩擦涂层处理，大幅降低油封与活塞杆之间的滑动阻力，让减震器的伸缩动作更加顺滑，不会因摩擦卡顿影响缓冲效果，同时也能延长密封件的使用寿命，减少日常维护频次。产品的安装轴心距为250mm，弹簧行程为70mm，上下安装端均采用鱼眼球头结构，可适配14mm直径的安装销轴，安装时可允许一定角度的摆动，适配不同车型摇臂与车架的安装角度偏差，不会因安装对位误差产生额外的侧向应力。整体结构采用全定制液压油路设计，油路布局经过优化，可实现压缩与回弹油路的独立工作，互不干扰，即使在无气蚀的极端工作状态下也能稳定输出阻尼力，不会出现减震打底或者回弹失控的问题。弹簧采用高强度合金钢冷卷成型，表面经过喷丸强化处理，抗疲劳性能优异，可承受高频次的大载荷压缩，不会在长期使用后出现弹簧弹力衰减或者断裂的问题，筒身采用航空级铝合金材质加工，在保证结构强度的前提下尽可能降低自身重量，减少整车的簧下质量，提升轮组的响应速度。
