带供热送风系统的卧式回转干燥装置

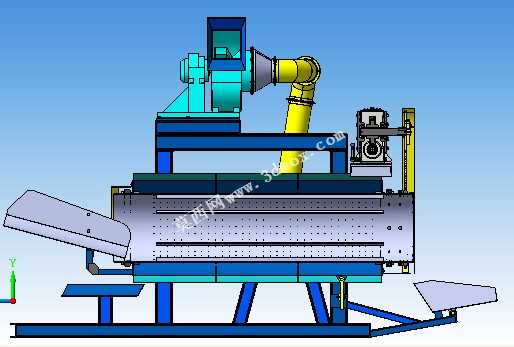

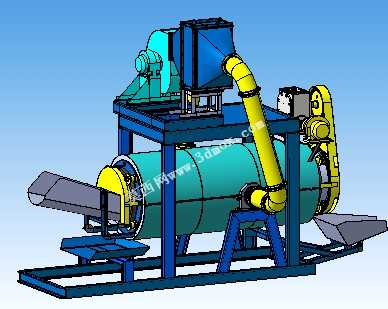

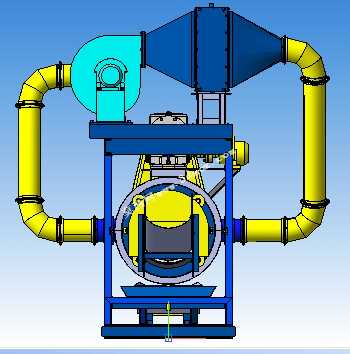

该卧式回转干燥装置主要面向颗粒状、粉状松散物料的连续烘干作业场景，常见于建材、化工、粮食加工、矿产品预处理等生产环节，可对含水率偏高的散料进行持续性脱水干燥，适配进料端连续投料、出料端连续排料的流水线生产模式，相比静态烘干设备具备物料翻动充分、热交换效率高、烘干均匀性好的作业优势。整套设备采用卧式滚筒倾斜布置的结构设计，核心干燥筒体通过两端的支撑托轮组架设在焊接型钢机架上，筒体一端配置齿轮驱动结构，搭配指定参数的驱动电机与减速齿轮箱实现筒体的定速旋转，筒体内壁设置导料抄板，随筒体转动过程中不断将内部物料扬起、抛撒，让物料与热介质充分接触，避免物料堆积导致的烘干不均、局部过烘问题。设备上部集成板式加热单元与送风组件，通过大曲率保温风管将加热后的洁净热风送入滚筒内部，热风在筒内与物料形成顺流或逆流接触，带走物料蒸发的水汽后从端部排风结构导出，整套供热送风结构与主机机架集成安装，无需额外搭建复杂的外部供热支架，减少现场安装的配管与固定工作量。机架采用型钢焊接成型的框架结构，底部设置整根连接的底梁保证整体刚性，支撑托轮位置预留调整余量，可根据长期运行的磨损情况调整托轮间距与角度，保证滚筒转动的同轴度，降低运行振动与异响。进料端设置导料溜槽将待烘干物料导入筒内，出料端设置集料溜槽将烘干完成的物料导出至下游输送设备，两端的密封结构采用柔性接触密封，减少热风泄漏与外部冷风渗入，降低热损耗。设计过程中充分考虑设备的安装边界，整套装置的所有部件均集成在统一底架上，现场安装仅需完成底架的水平固定、进出料口与上下游设备的对接、供热与供电线路的连接即可投入使用，无需现场拆分组装核心部件；驱动单元与供热单元分别布置在筒体的上部与侧部，预留足够的检修操作空间，日常维护时可直接对驱动齿轮、托轮轴承、加热组件进行检查保养，无需拆解核心筒体结构。滚筒的转速经过匹配设计，可根据不同物料的烘干停留时间需求调整运行参数，适配不同含水率、不同粒径物料的烘干要求，热风温度可通过加热单元的功率调节进行控制，避免热敏性物料因温度过高发生变质。
