数控双立柱龙门加工中心结构设计

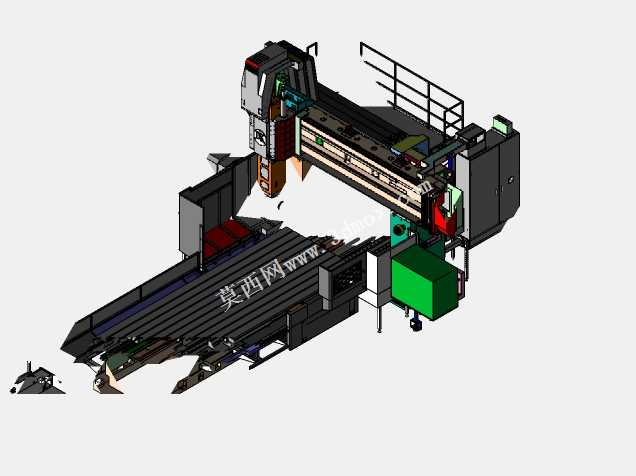

这款数控双立柱加工设备主要面向重型金属切削加工场景，广泛应用于航空航天结构件加工、大型模具型腔铣削、重型工程机械零部件加工、船舶配套构件制造等领域，能够承担大尺寸、大重量工件的多工序复合加工任务，可一次装夹完成铣削、镗削、钻削、铰孔、攻丝等多种加工工序，有效减少大型工件多次装夹带来的定位误差，提升重型零件的加工精度与生产效率。设备采用固定龙门式双立柱对称布局，两侧立柱与床身、横梁形成高刚性封闭框架结构，相比单立柱悬臂结构拥有更优异的抗振性能与结构稳定性，能够承受大切削用量加工时的载荷冲击，长时间重切削工况下仍能保持稳定的加工精度。横梁沿双立柱导轨做垂直方向升降运动，滑枕搭载主轴单元沿横梁导轨做横向进给，工作台沿床身导轨做纵向进给，三轴均采用重载线性导轨搭配大规格滚珠丝杠传动，配合高精度伺服驱动系统，可实现平稳的低速大扭矩进给与高速快移动作，兼顾重切削能力与加工表面质量。主轴单元采用大功率电主轴配置，可适配不同规格的刀柄与刀具，支持高转速精加工与低转速大扭矩粗加工的切换，设备周边配置全封闭防护结构，可阻挡切削过程中飞溅的切屑与切削液，改善车间作业环境，顶部设置操作检修平台与安全护栏，方便日常设备维护与刀具更换作业。设计过程中重点考量了大件的刚性匹配，床身采用整体铸铁结构，内部布置合理的加强筋结构，抵消切削载荷带来的结构变形，双立柱采用对称截面设计，平衡横梁移动过程中的重心偏移，避免偏载带来的精度损失。设备的安装边界预留了足够的操作与维护空间，工作台承载区域可适配大尺寸板材、箱体类、结构件类工件的装夹，两侧立柱外侧预留了排屑机构、冷却系统的安装位置，整体布局紧凑合理，在保证加工行程覆盖范围的同时，尽可能压缩设备的占地空间，适配不同规模机械加工车间的场地布局需求。设备的导轨副、传动副均设计了自动润滑与防护结构，可减少日常维护工作量，延长核心运动部件的使用寿命，整体结构设计充分考虑了重型加工场景的实际使用需求，在刚性、精度、操作便利性之间做到了良好的平衡。
