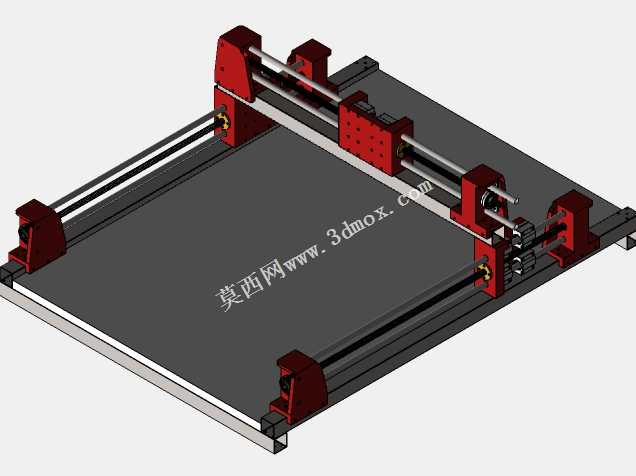

750幅面开源小型数控加工设备结构

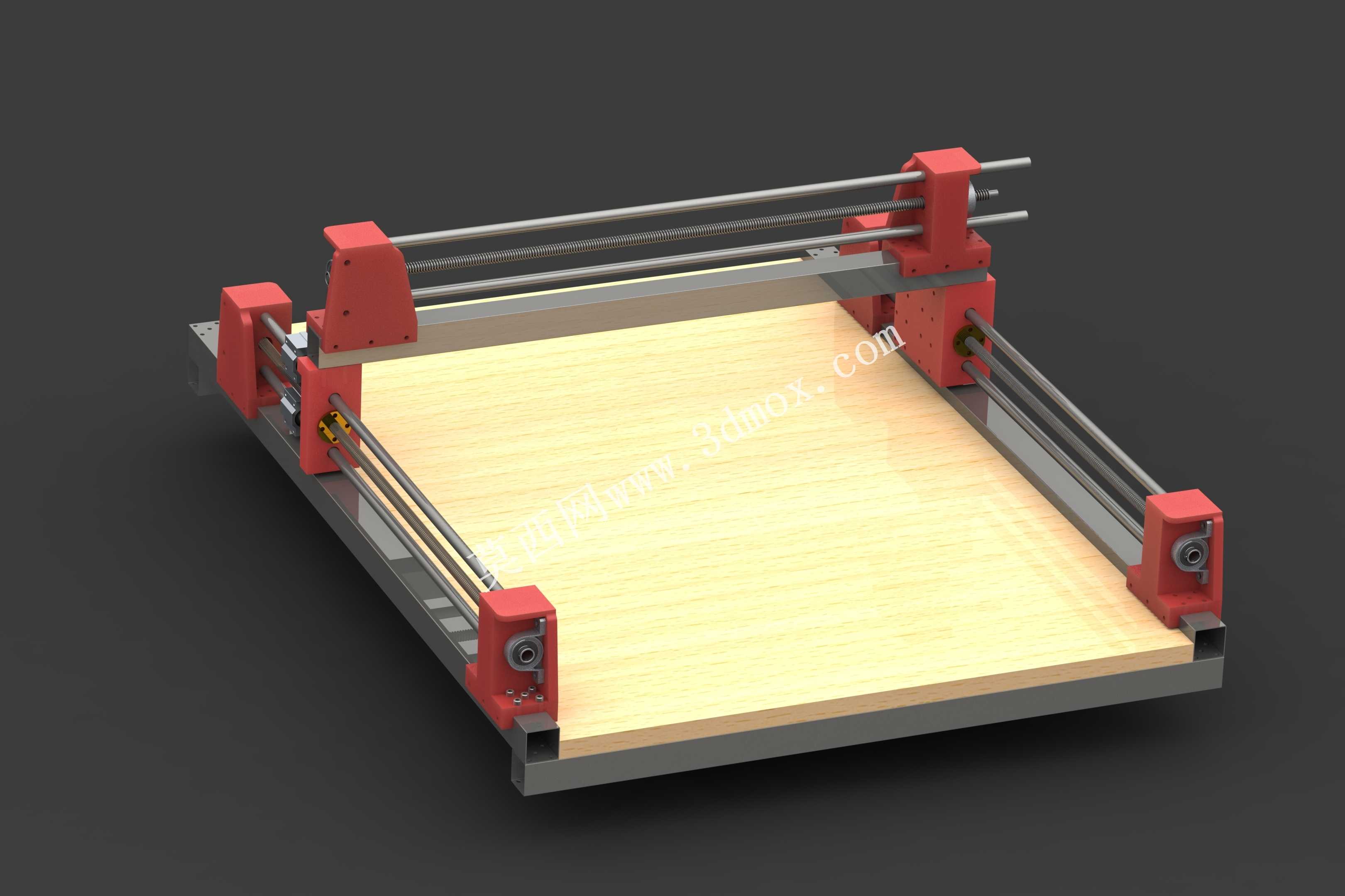

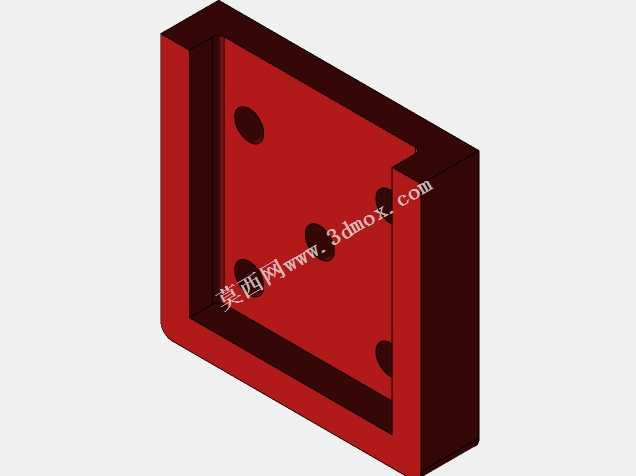

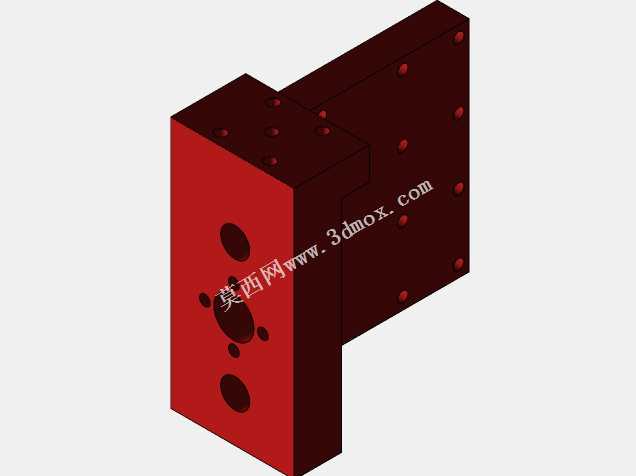

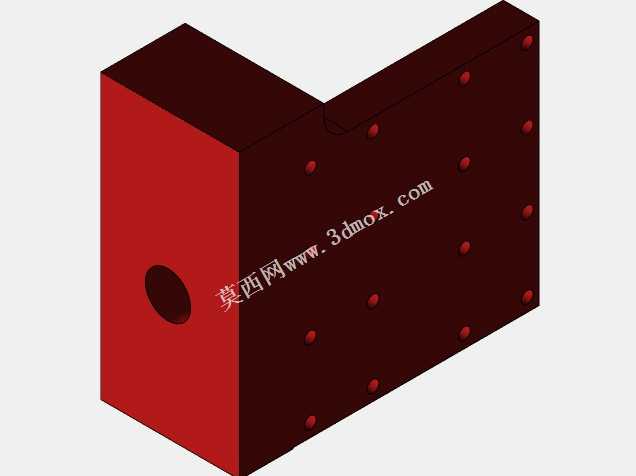

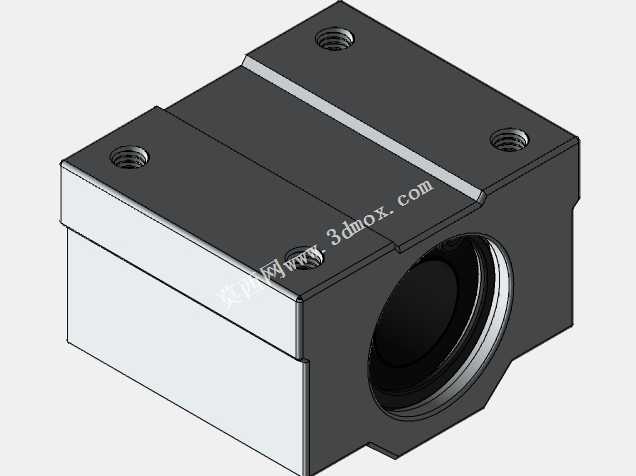

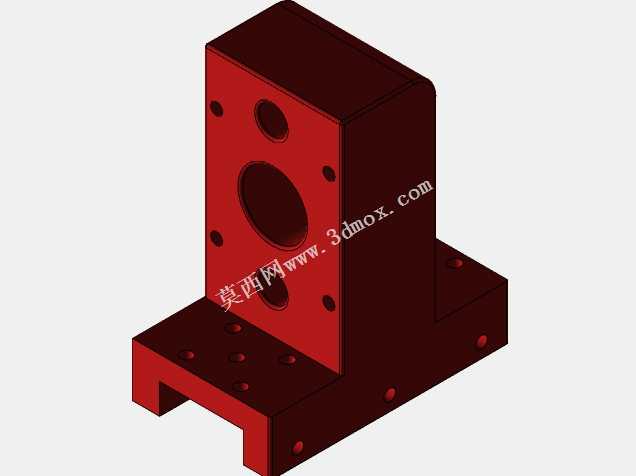

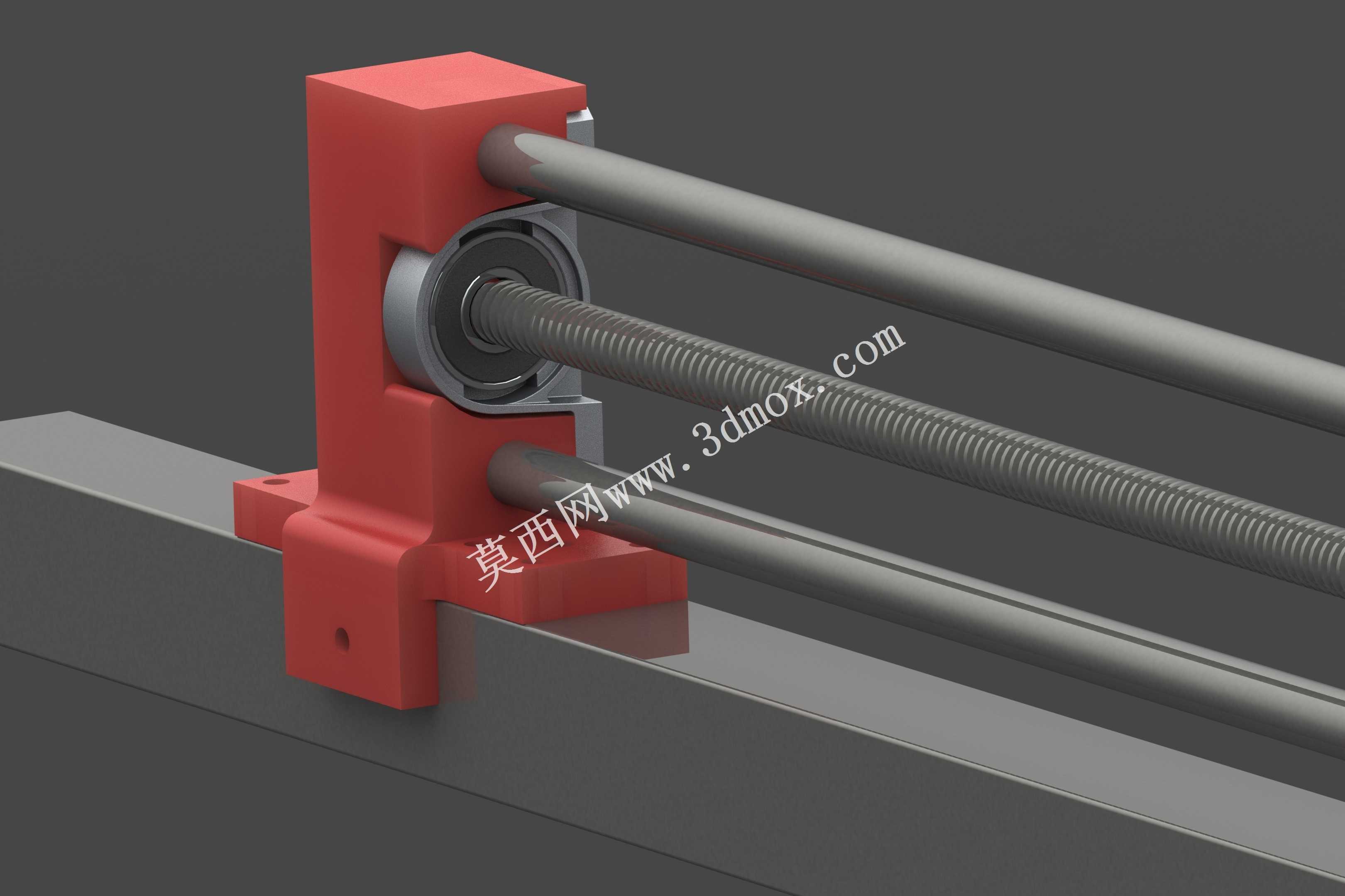

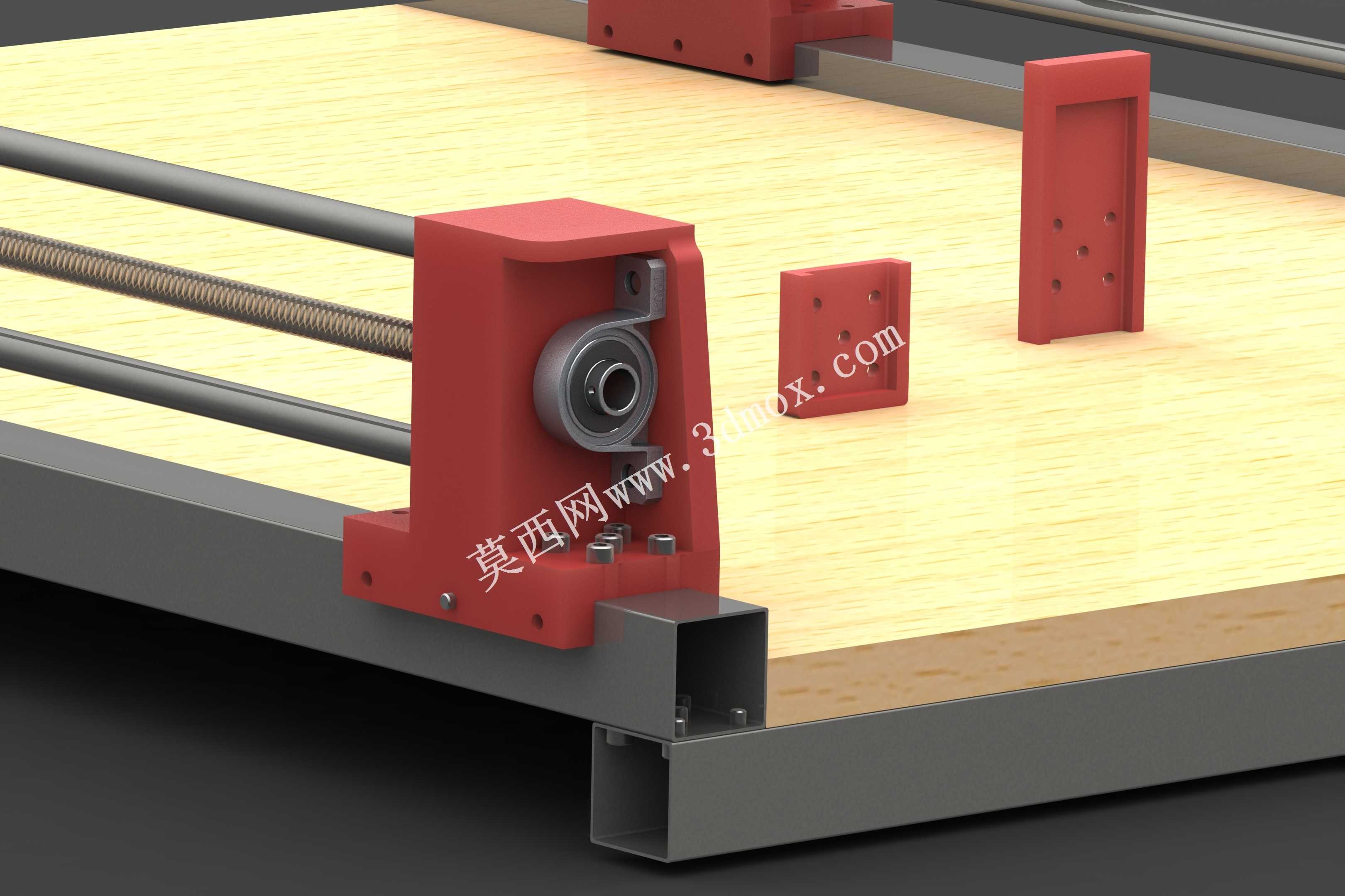

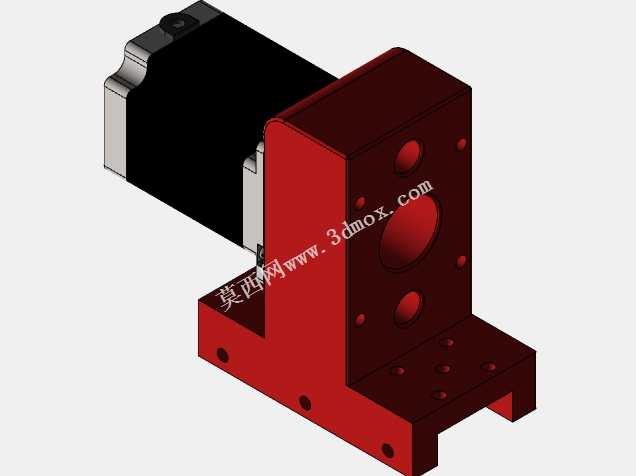

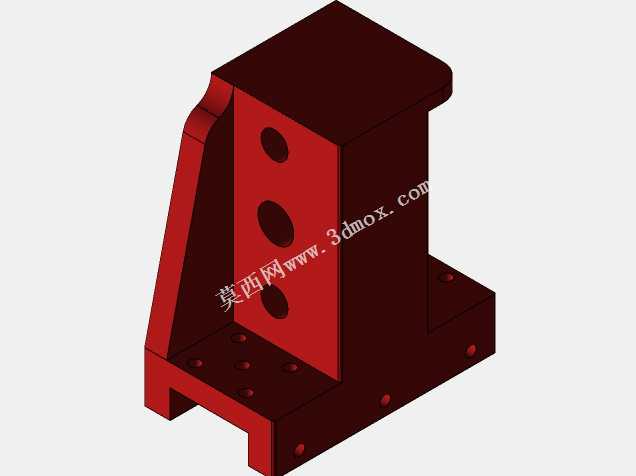

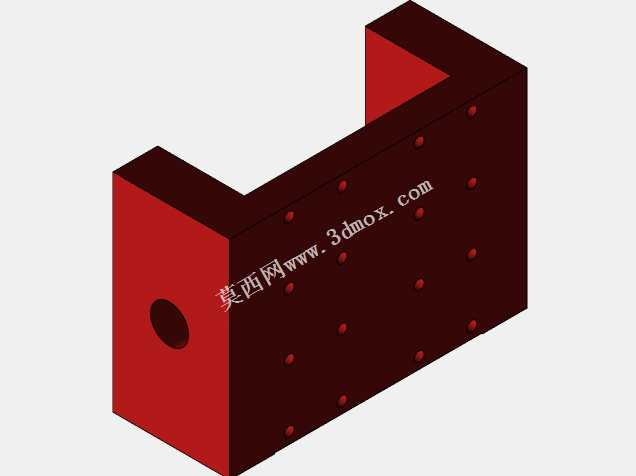

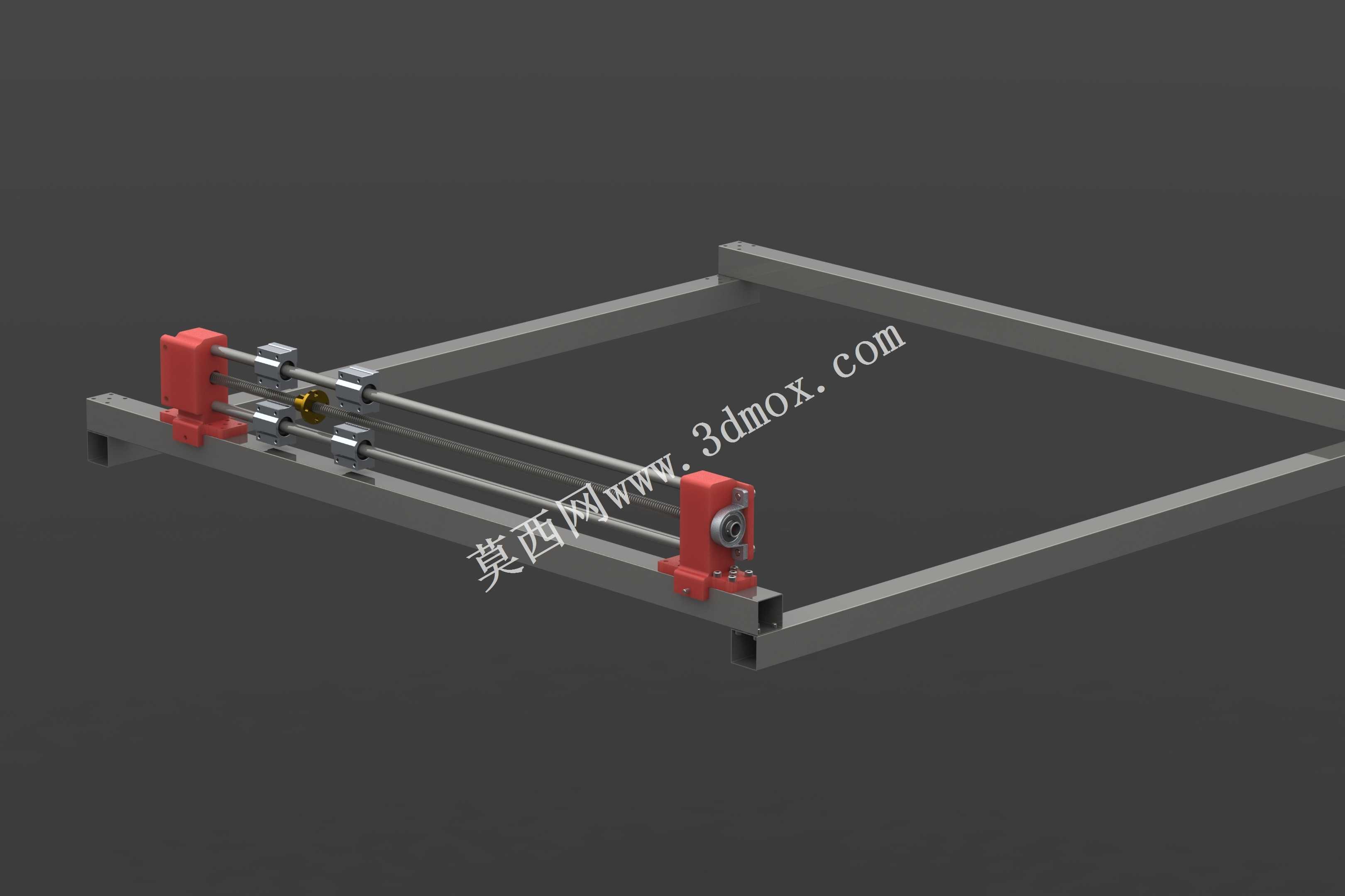

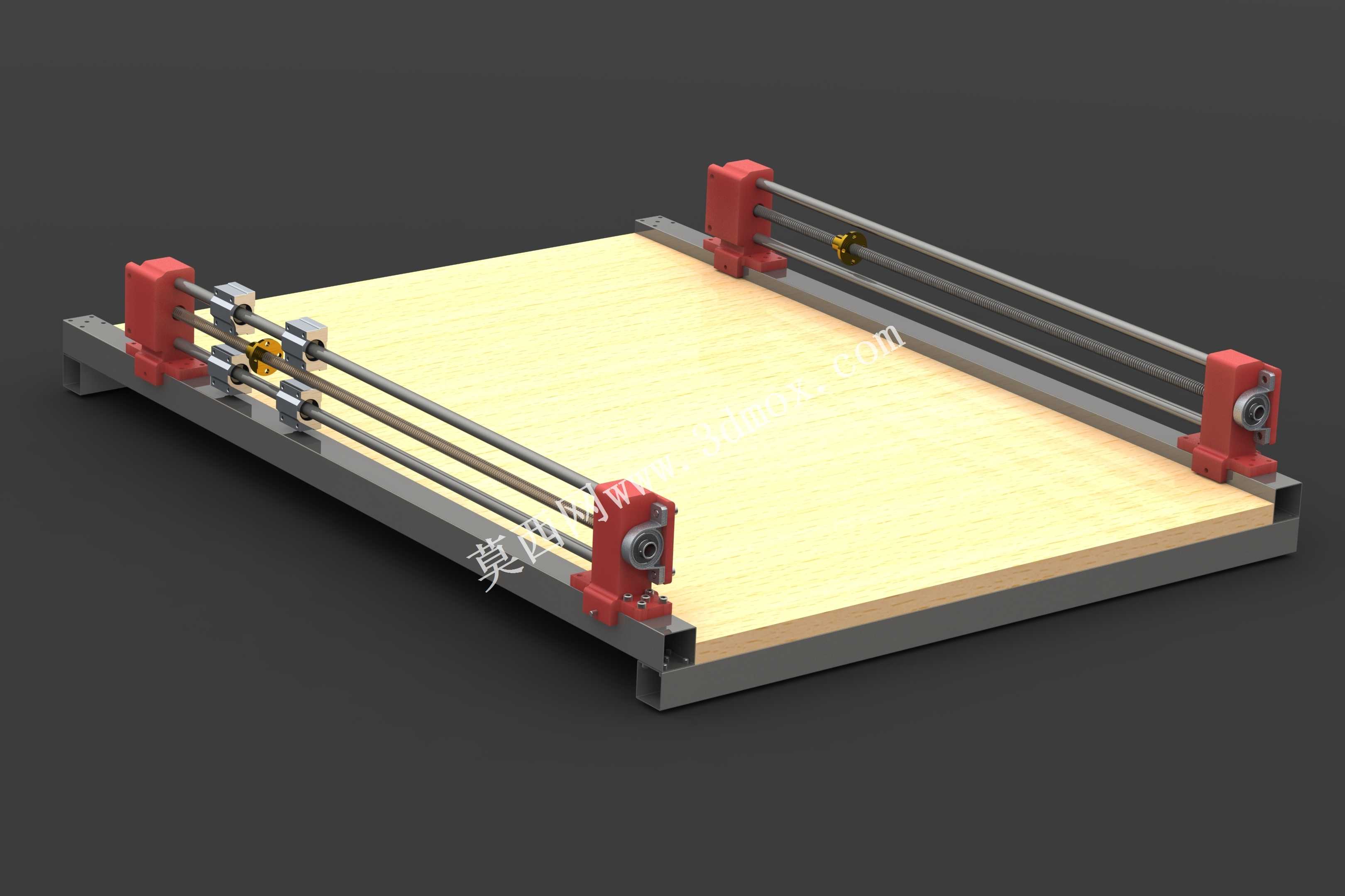

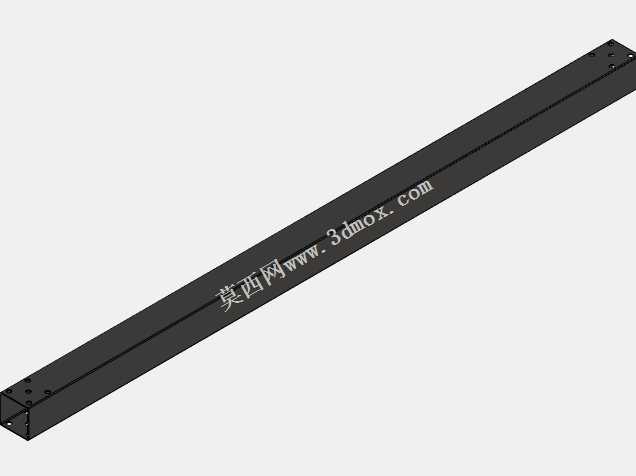

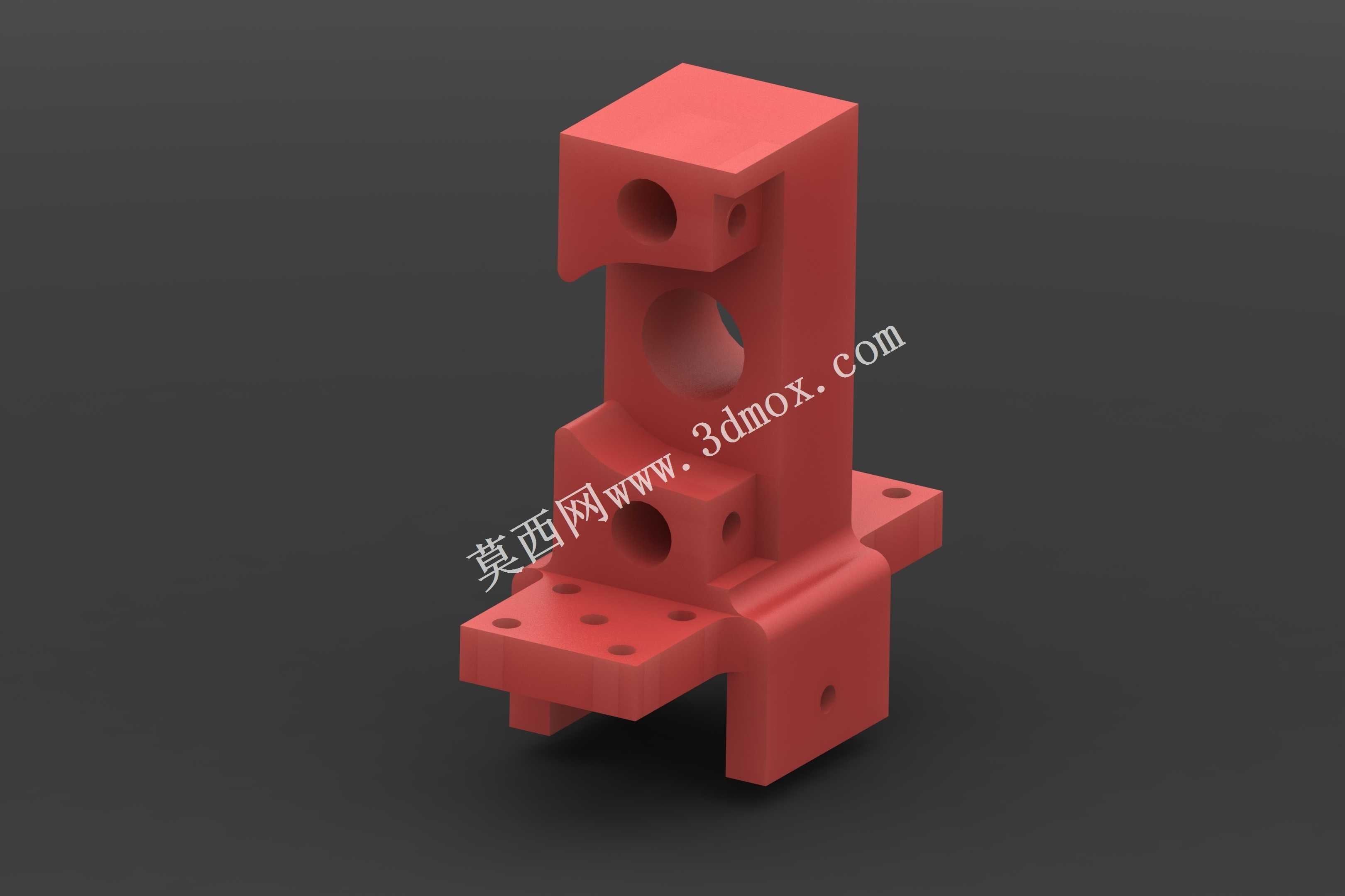

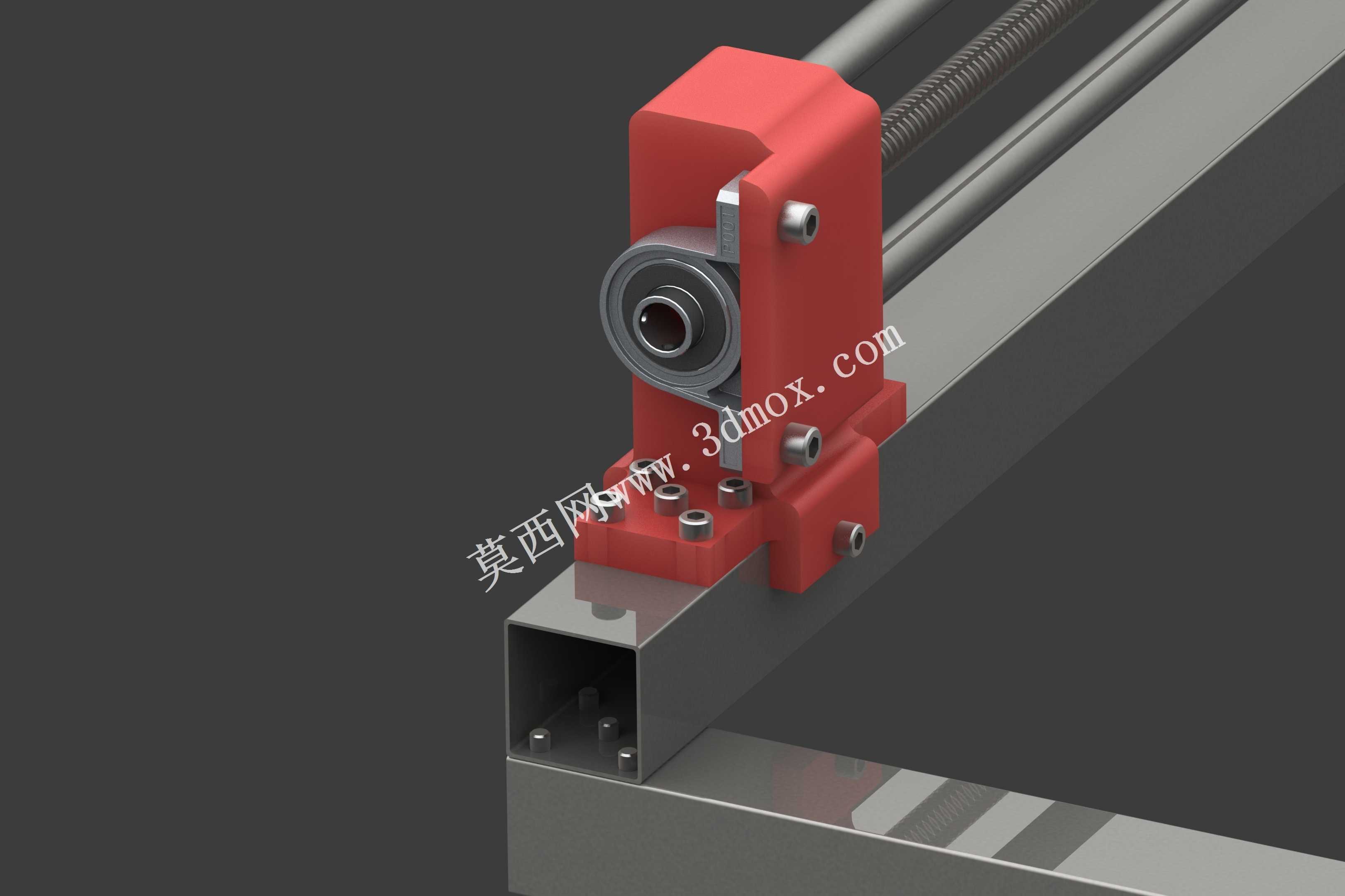

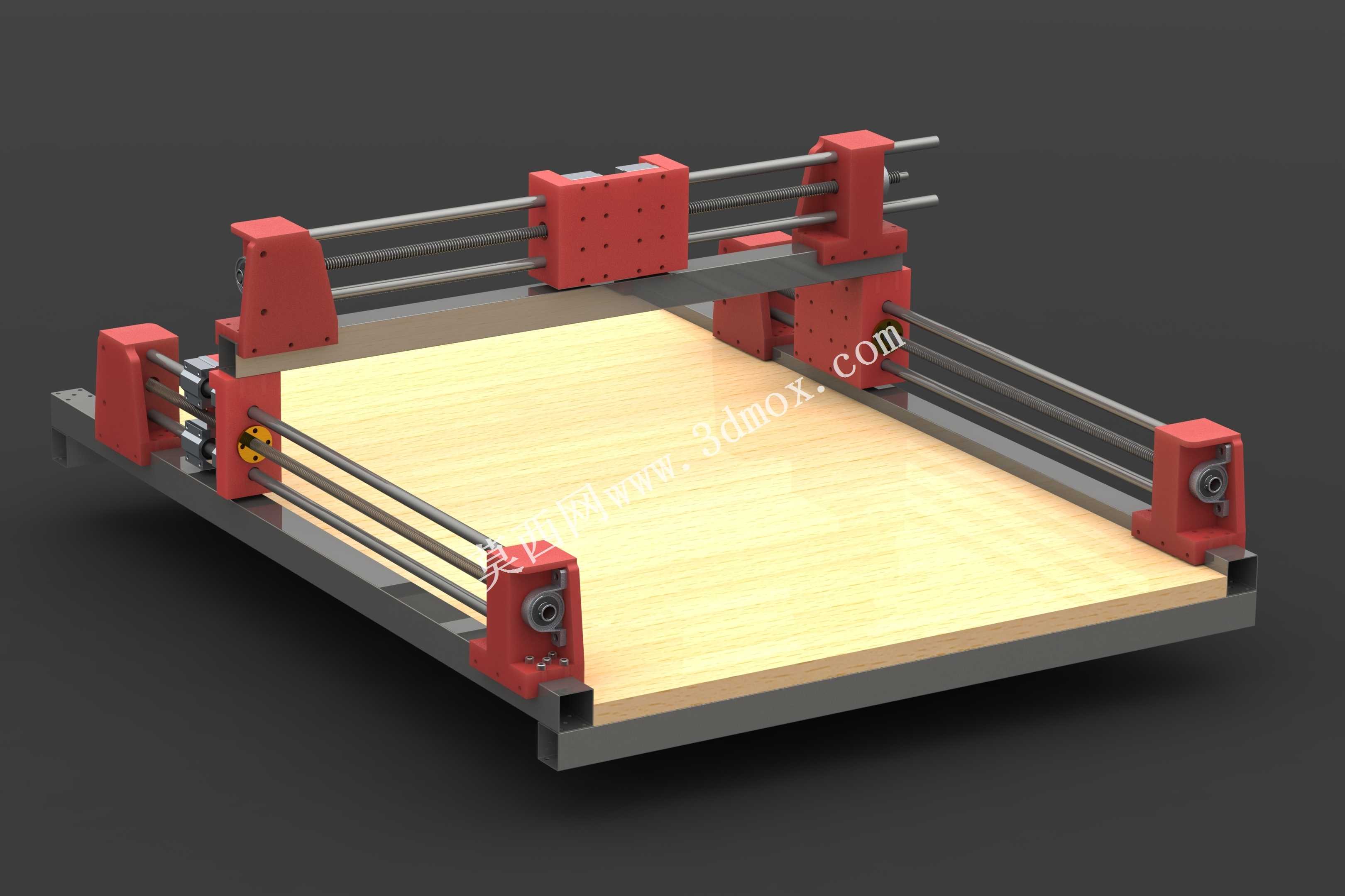

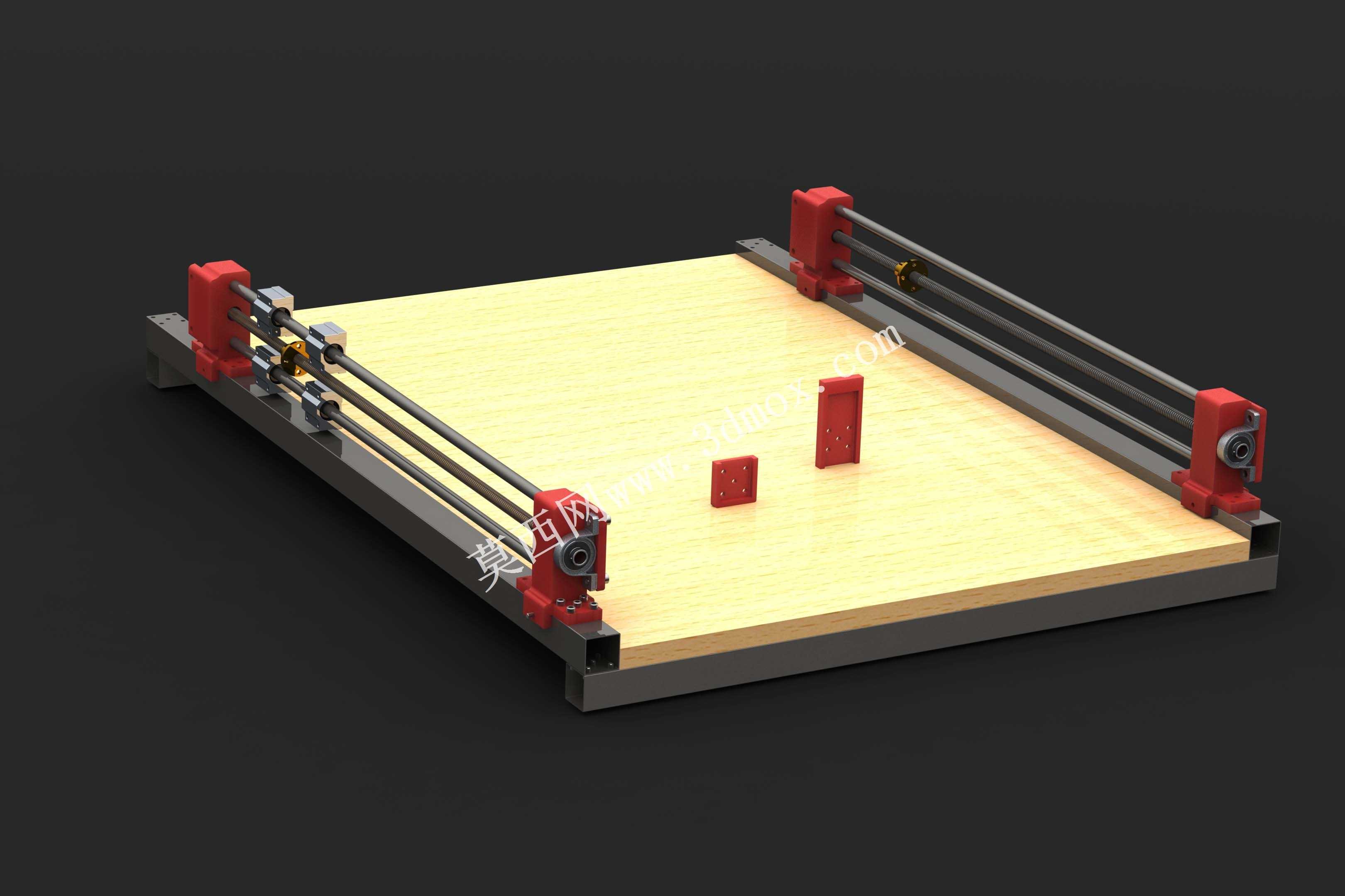

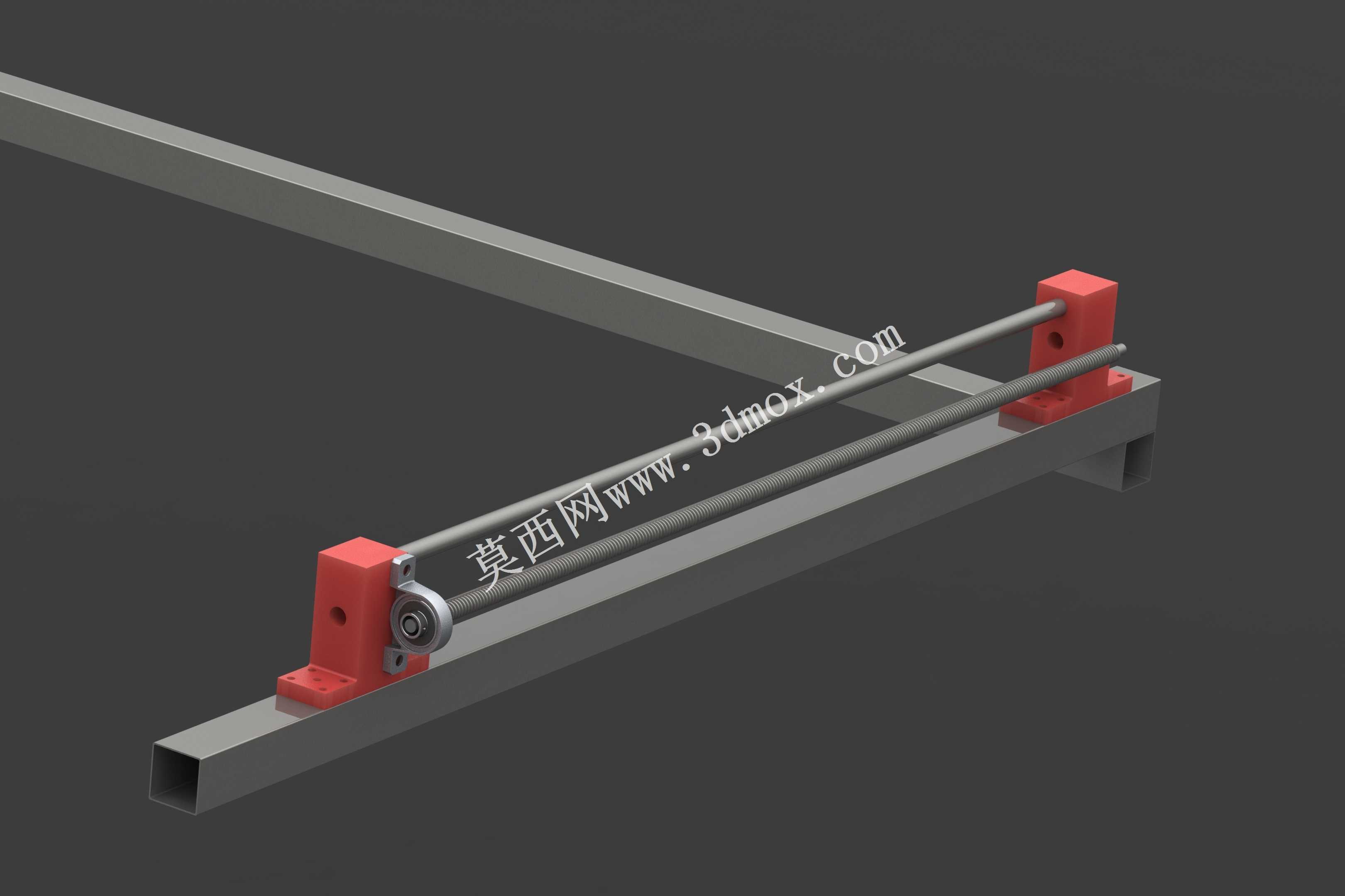

这款小型数控加工设备主打个人DIY与小型工坊的轻量加工场景，能够覆盖木工板材雕刻、软金属铣削、塑料件切型等日常加工需求，适合手工爱好者、小型文创工作室、教学实训场景使用，无需大型工业厂房的安装条件，普通工作台面即可完成布设，大幅降低了数控加工的入门门槛。设备的有效加工幅面为750mm×750mm，足够容纳常规尺寸的实木板材、亚克力板、铝塑板等常见加工原料，能够完成牌匾雕刻、零件打样、模型切割等常见加工任务，运动结构采用光轴导轨搭配丝杠传动的组合，兼顾了运动顺滑度与加工精度，机架部分选用市面容易采购的35mm×35mm×1000mm标准钢筋作为主体支撑，无需定制特殊规格的金属型材，个人制作者可以直接从线下建材市场采购原料，大幅降低了整机的制作成本与物料获取难度。设计上采用了开源化的思路，设备上的非标结构件全部适配普通桌面级3D打印机的加工能力，制作者可以使用PLA等常规3D打印耗材自行打印所有连接、固定、传动座类零件，不需要额外找机加工厂商定制非标金属件，进一步压缩了整机的制作周期与成本，整体结构采用模块化设计，各个运动轴的组件拆分清晰，组装逻辑简单易懂，即使是没有太多机械装配经验的爱好者，也能按照结构逻辑逐步完成整机组装，后续的维护与零件更换也十分便捷，单个零件损坏后只需重新打印对应部件即可完成替换，不需要整体拆解设备。设备的安装边界十分友好，整体机架的外轮廓尺寸略大于加工幅面，不需要预留过大的操作空间，传动部件的布设全部集中在机架外侧，日常清理加工废屑、加注润滑油脂都十分方便，运动轴的限位与传动部件布局合理，不会出现加工过程中结构干涉的问题，红色的结构件与金属光轴、深色机架底座形成清晰的视觉区分，组装时能够快速识别不同功能的部件，降低装错的概率。工作台面采用平整的硬质板材作为承载基础，加工时可以方便地使用夹具固定待加工原料，不会出现原料偏移导致的加工误差，整体结构刚性足够应对轻量切削的受力需求，加工过程中不会出现明显的机架晃动，能够保证加工成品的精度符合日常使用要求，对于想要自行搭建数控加工设备的爱好者来说，这套结构兼顾了易获取性、易组装性与实用性，不需要投入过高的成本就能获得可用的数控加工能力，也可以作为数控原理教学的实操载体，让学习者直观理解三轴数控设备的运动逻辑与结构组成。
