莫辛纳甘步枪PU瞄准镜组装结构设计

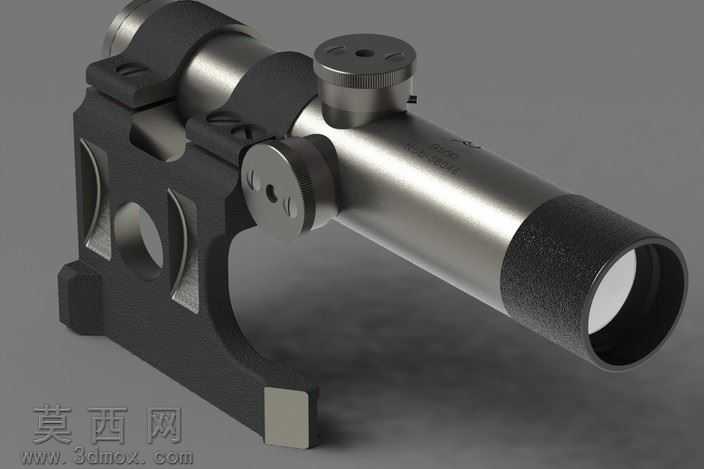

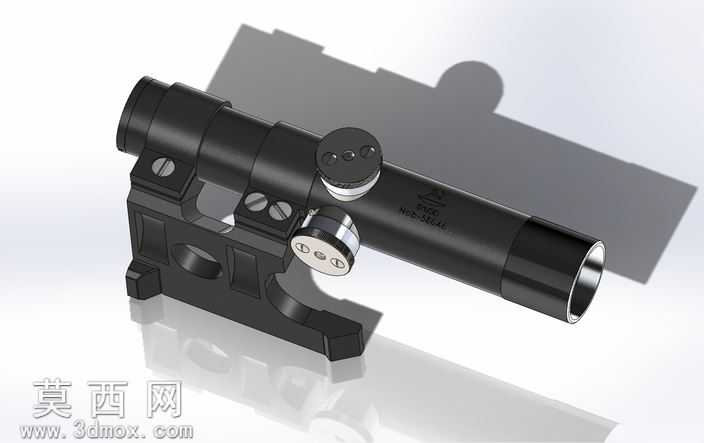

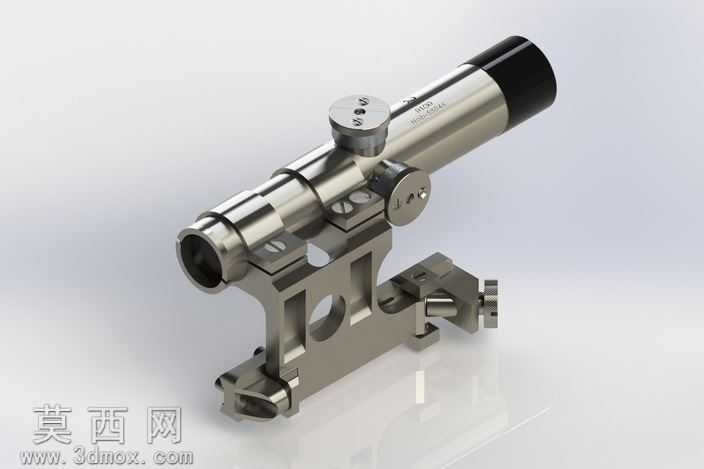

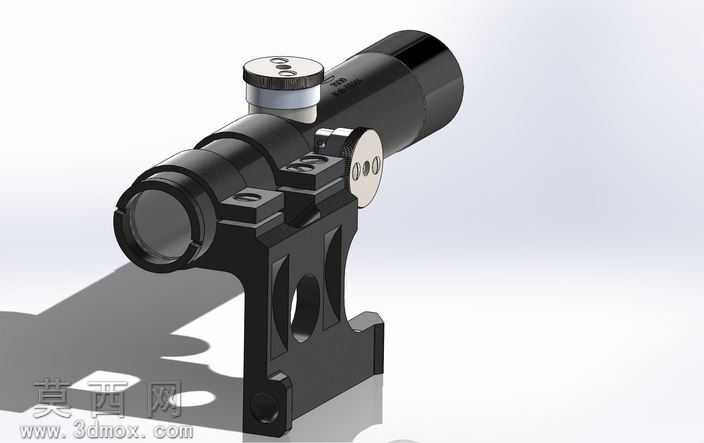

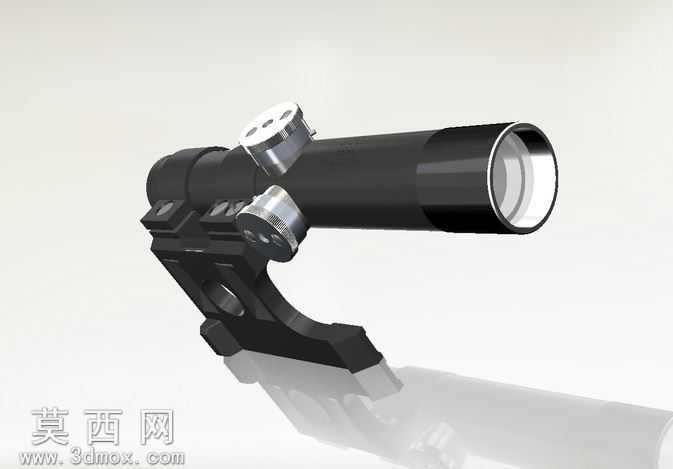

本作品为莫辛纳甘步枪配套PU瞄准镜的完整组装三维设计，建模过程严格遵循实物测绘比例，在SolidWorks平台完成全参数化零件建模与虚拟装配。整体结构分为镜身光学筒、调节旋钮组件、燕尾安装支座三大核心模块，镜身主体采用回转体特征建模，通过拉伸、旋转、扫描切除等命令完成镜筒内壁的光学件安装台阶、外壁的防滑纹理、前后物镜目镜的防护端盖结构设计，镜筒表面做金属哑光质感处理，还原钢制件经氧化处理后的细腻金属光泽。顶部的高低调节旋钮与侧方的风偏调节旋钮，分别通过螺纹配合结构与镜身连接，建模时还原了旋钮表面的刻度标识、防滑槽、顶部紧固螺丝的细节特征，旋钮与镜身的配合间隙控制在合理装配公差范围内，可实现虚拟调节动作的运动仿真。下方的安装支座采用一体式铣削结构设计，通过拉伸切除完成燕尾卡槽、锁紧拨杆、紧固螺钉的结构还原，支座与镜身通过两个固定销钉实现刚性连接，锁紧机构的偏心轮结构可实现瞄准镜在步枪导轨上的快速装夹锁定。渲染阶段采用工作室柔光环境，赋予各零件对应材质：镜身与支座为抛光后发蓝处理的合金钢材质，调节旋钮为同系金属材质，端盖为黑色哑光工程塑料材质，通过环境光遮蔽、反射折射参数调整，呈现出金属件的冷冽质感与精密装配的工业美感。设计过程中充分考虑各零件的装配干涉检查，确保所有配合面无过盈错位，完整还原PU瞄准镜的经典结构特征，可用于枪械配件结构展示、装配工艺演示、相关文创产品设计参考。
