多用途小型涡轮螺旋桨动力装置结构设计

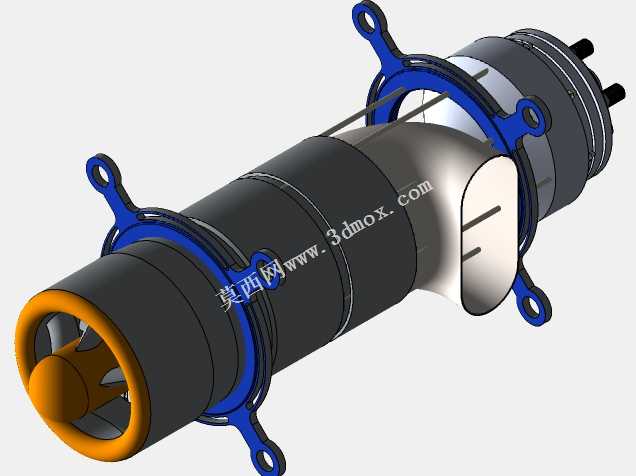

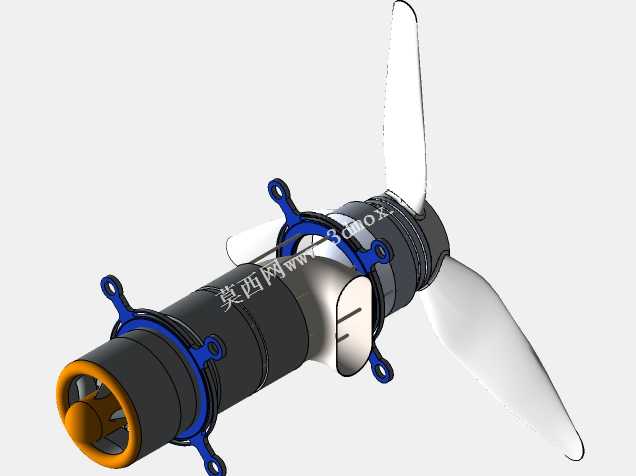

这款小型涡轮螺旋桨动力装置，主要面向轻型运动类飞机、小型船舶辅助发电、特种作业无人平台等场景提供动力输出，可适配对动力单元体积、重量有严格限制的轻量化载具，也可作为小型应急发电系统的核心动力源，在低空通航、小型特种船舶、偏远区域便携供电等场景下具备较高的适配性。设备核心采用单转子涡轮轴结构搭配行星减速模块，动力输出端集成了带安装法兰的主轴结构，可直接对接负载端的传动接口，额定工况下可稳定输出150至200马力的轴功率，适配4500转每分钟的额定输出转速，减速模块采用太阳齿轮与行星轮组合的减速结构，可将涡轮端的高转速平稳转换为适配螺旋桨或负载的低转速大扭矩输出，传动过程振动小、传动效率高。动力控制部分采用双阀芯全轴向FADEC控制架构，可根据负载变化实时调整燃油供给与涡轮工况，保证不同工况下的动力输出稳定性，同时内置启动发电一体化模块，采用48V交流供电架构，无需额外配置独立启动电机与外置发电单元，大幅简化了动力系统的外围配套结构，降低了整体安装的复杂度与配套成本。设计过程中采用模块化拆分思路，将进气道、压气机段、燃烧室段、涡轮段、减速模块、输出轴段、安装支架分别做独立结构设计，各段之间采用法兰加定位销的连接方式，既保证了装配过程的同轴度精度，也便于后期的维护与部件更换。整体外形采用长筒状流线型结构，进气端设置导流罩与进气导向叶片，可优化进气气流的流场分布，降低进气紊流对压气机工作效率的影响；外部设置多组带安装孔的环形固定支架，支架沿筒体轴向均匀分布，安装孔位预留了足够的紧固件操作空间，可适配不同载具的安装机架结构，安装边界可根据载具的舱体尺寸做小幅调整，螺旋桨采用三叶大侧斜设计，可在保证拉力输出的同时降低工作噪音，适配低空飞行场景下的噪音控制要求。筒体外部预留了燃油管路、控制线路、传感器接口的安装位，所有接口均沿筒体轴向排布，便于外围管线的规整布置，避免管线与运动部件、高温段产生干涉，整体结构在保证结构强度的前提下尽可能做了轻量化处理，筒体与支架采用轻量化合金材质，在满足高温工况强度要求的同时降低了整体自重，适配轻量化载具的载重控制要求。
