汽车发动机活塞曲柄连杆机构

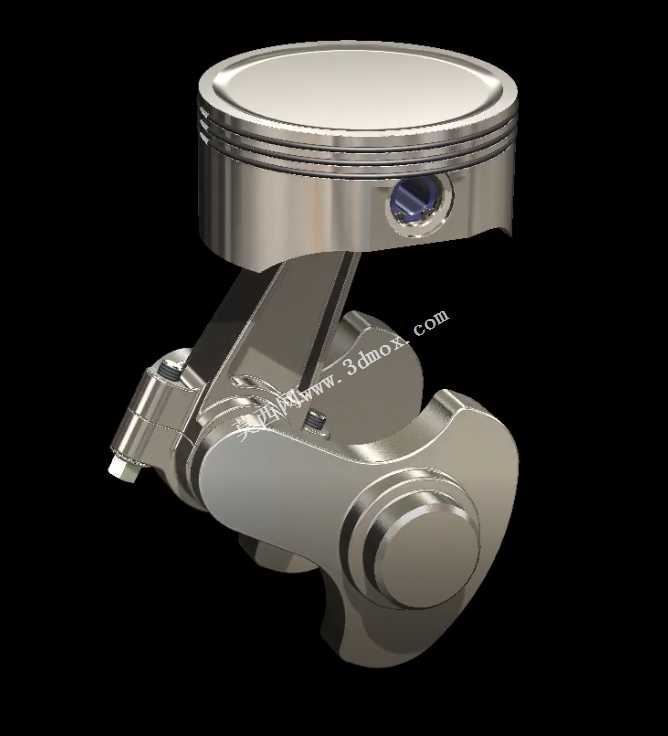

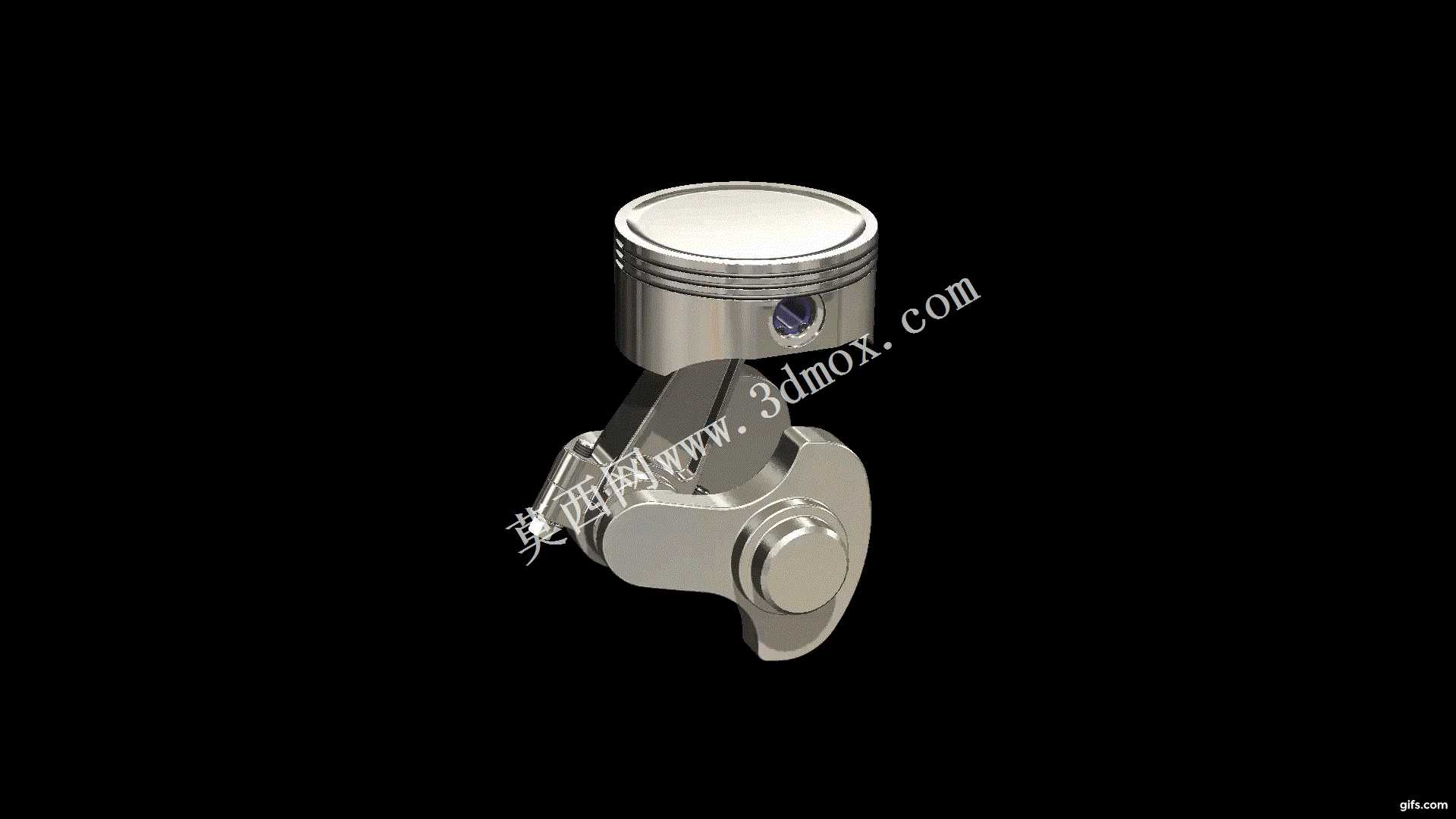

这套活塞曲柄连杆机构是汽车内燃发动机的核心动力转换组件，主要应用在往复式内燃机的动力舱内，承担着将燃料燃烧产生的热能转化为曲轴旋转机械能的核心作用，是汽油、柴油等内燃发动机实现动力输出必不可少的传动结构。在实际运行过程中，活塞顶部直接承接燃烧室爆燃产生的高压气体推力，通过活塞销将直线往复作用力传递给连杆，连杆再将往复直线运动转化为曲轴的旋转运动，最终把动力输出给整车传动系统，驱动车辆行驶。从功能特性来看，这套结构的活塞头部设计有三道环槽，分别用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在气缸壁面均匀布油，减少活塞与缸壁的摩擦损耗。活塞裙部做了适配缸径的型面设计，能够在往复运动中保持稳定导向，承受侧推力的同时避免卡滞。连杆采用了变截面的工字型结构设计，在保证足够结构强度、能够承受交变冲击载荷的前提下，尽可能降低自身重量，减少往复运动的惯性力，提升发动机的响应速度与运转平顺性。曲轴部分做了配重平衡设计，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转时的振动与噪音。在设计思路上，这套结构充分考虑了内燃发动机高转速、高负荷、交变载荷的工作工况，各部件的配合间隙都经过严谨校核：活塞与气缸壁之间预留了适配热膨胀的工作间隙，避免发动机热机后活塞膨胀卡滞在缸内；活塞销与活塞销座、连杆小头的配合采用了全浮式设计，工作过程中活塞销可在两端座孔内缓慢转动，让销的磨损更加均匀，延长部件使用寿命；连杆大头与曲轴曲柄销的配合处设计有轴瓦安装位，通过压力润滑形成油膜，降低转动摩擦阻力同时承受冲击载荷。在安装边界上，这套机构的活塞外径适配常规小排量乘用车的气缸直径，整体装配后曲轴回转半径与连杆长度的比值经过优化，兼顾了发动机的扭矩输出特性与高转速运转能力，活塞在上止点时的顶部余隙高度匹配燃烧室设计容积，能够保证合理的压缩比，满足发动机的燃烧效率要求，整套机构的安装定位尺寸可直接适配同系列发动机的缸体、缸盖装配接口，无需额外修改即可用于动力总成的装配匹配，也可作为教学演示模型直观展示内燃机的动力转换原理，帮助学习者理解内燃发动机的核心工作逻辑。
