工业生产用支腿式辊道输送设备结构

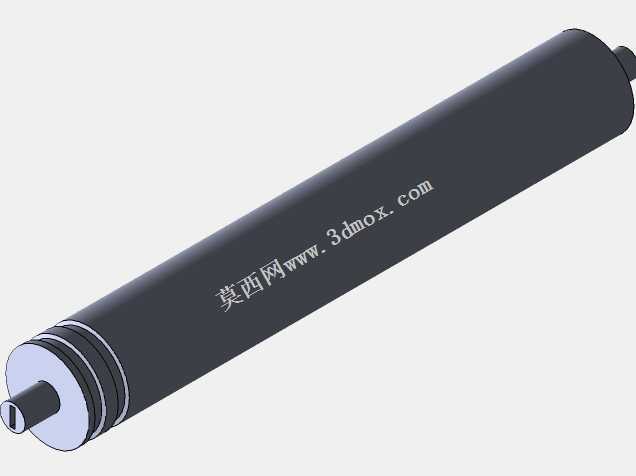

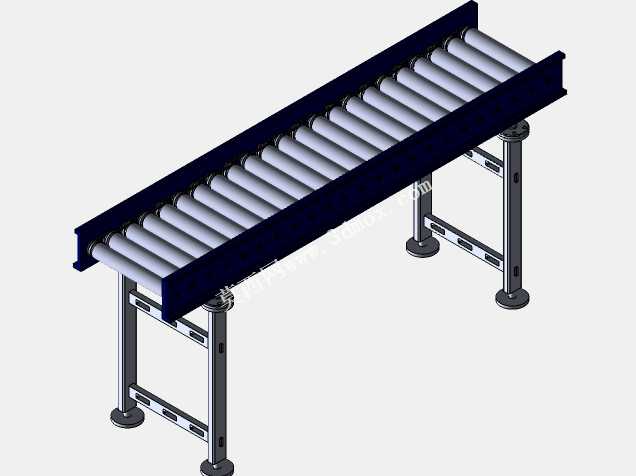

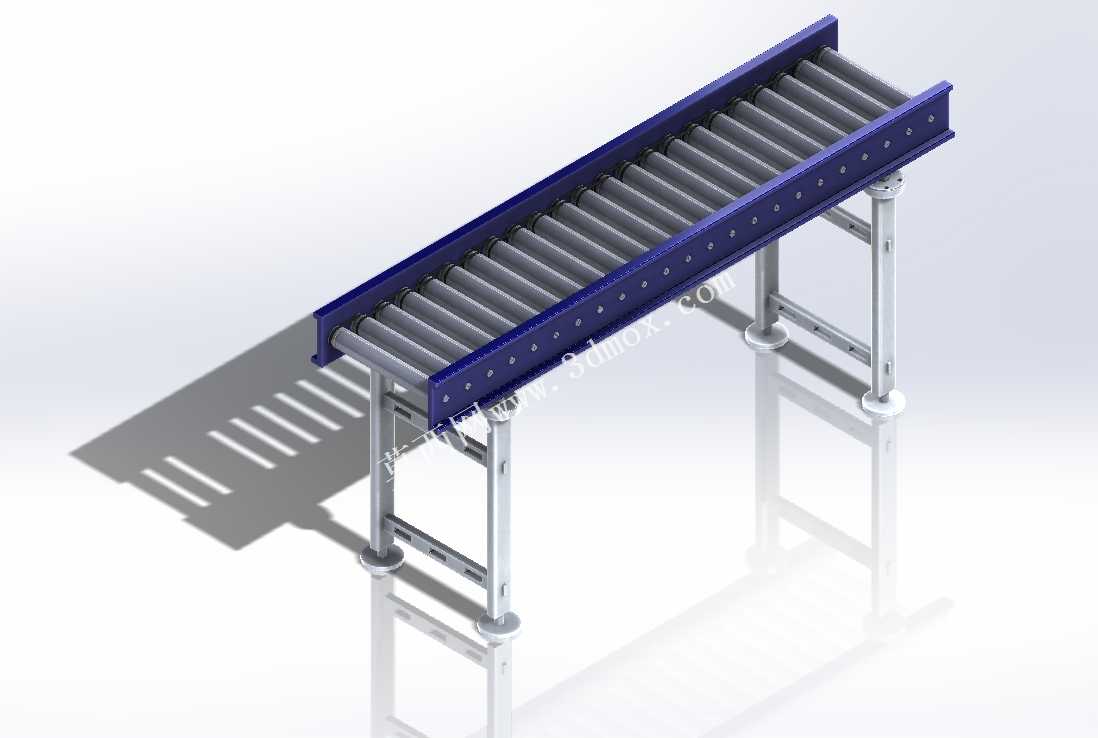

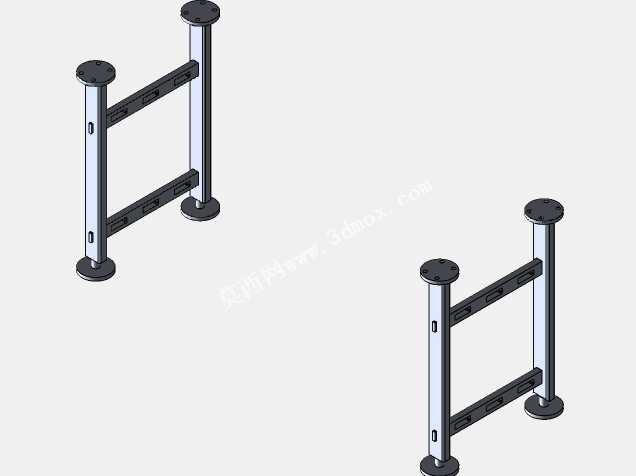

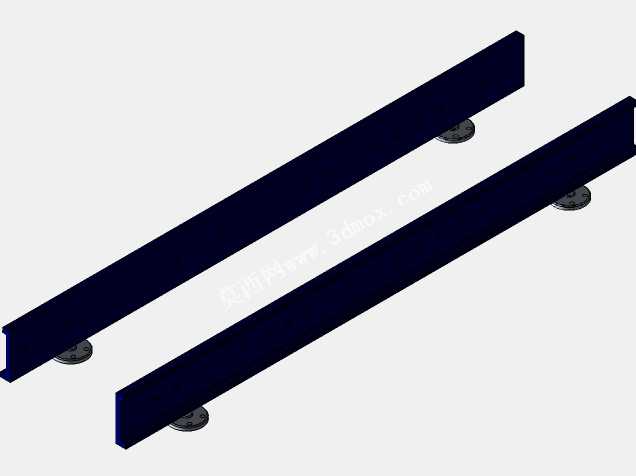

这款辊道输送设备广泛应用于各类生产制造车间的物料转运环节，常见于装配流水线、包装工段、仓储分拣区域以及加工工序间的工件传递场景，能够平稳承载箱装类、托盘类、规则硬质平面工件的水平输送任务，可衔接不同加工工位，替代人工搬运降低作业强度，也可配合顶升移栽、分拣机构组成自动化输送系统，适配轻工制造、五金加工、家电装配、电商仓储等多个领域的物料流转需求。设备主体采用双侧平行梁架作为承载主体，梁架上均匀排布无动力辊筒，辊筒两端通过轴承座固定在侧梁上，工件放置在辊筒表面后，可依靠人工推送或是配合外部驱动实现沿输送方向的顺畅移动，辊筒排布间距经过合理计算，能够避免输送过程中工件卡滞、下坠，同时保证输送过程的平稳性，不会对工件表面造成剐蹭损伤。侧梁采用长条形型材结构，侧面预留的安装孔位可方便加装导向挡边、检测传感器、限位挡块等附属配件，适配不同规格工件的输送需求。支撑部分采用四根可调式金属支腿，支腿与侧梁之间通过横向连接杆件形成稳定的框架结构，可有效避免设备运行过程中出现晃动、侧倾问题，支腿底部配置可调脚杯，能够根据现场地面的平整度调整支腿高度，保证整台设备的辊面处于水平状态，避免工件在输送过程中出现自行滑移的问题。设计过程中优先考虑了设备的通用性与安装便捷性，整体结构采用模块化设计思路，侧梁、支腿、辊筒均可实现快速拆装，用户可根据自身输送线的长度需求，将多台同规格设备拼接组成更长的输送线路，也可根据输送工件的重量调整辊筒的壁厚与支腿的型材规格，适配不同的承载需求。设备的安装边界预留充足，侧梁外侧预留的安装空间可方便对接各类生产设备的出料口，支腿的高度调节范围能够覆盖多数常规生产工位的作业高度，无需额外制作加高底座即可直接投入使用，设备整体宽度适配常规标准托盘与周转箱的尺寸，无需额外定制即可满足多数通用场景的输送需求，日常维护过程中仅需定期对辊筒轴承加注润滑脂，检查支腿连接螺栓的紧固状态即可长期稳定运行，维护成本极低。
