深沟球滚珠轴承三维结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:336695
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计
  • 深沟球滚珠轴承三维结构设计

在各类旋转传动机构的设计选型中,滚珠轴承是应用覆盖范围极广的支撑类零件,从普通民用家电的电机转轴,到工业生产线的输送辊道、机床主轴的辅助支撑端,再到中小型动力设备的传动系统,都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦阻力降到最低,减少轴系回转过程中的功率损耗,同时约束轴的径向与轴向窜动,保证轴上安装的齿轮、带轮、叶轮等工作部件始终处于设计要求的回转精度范围内。

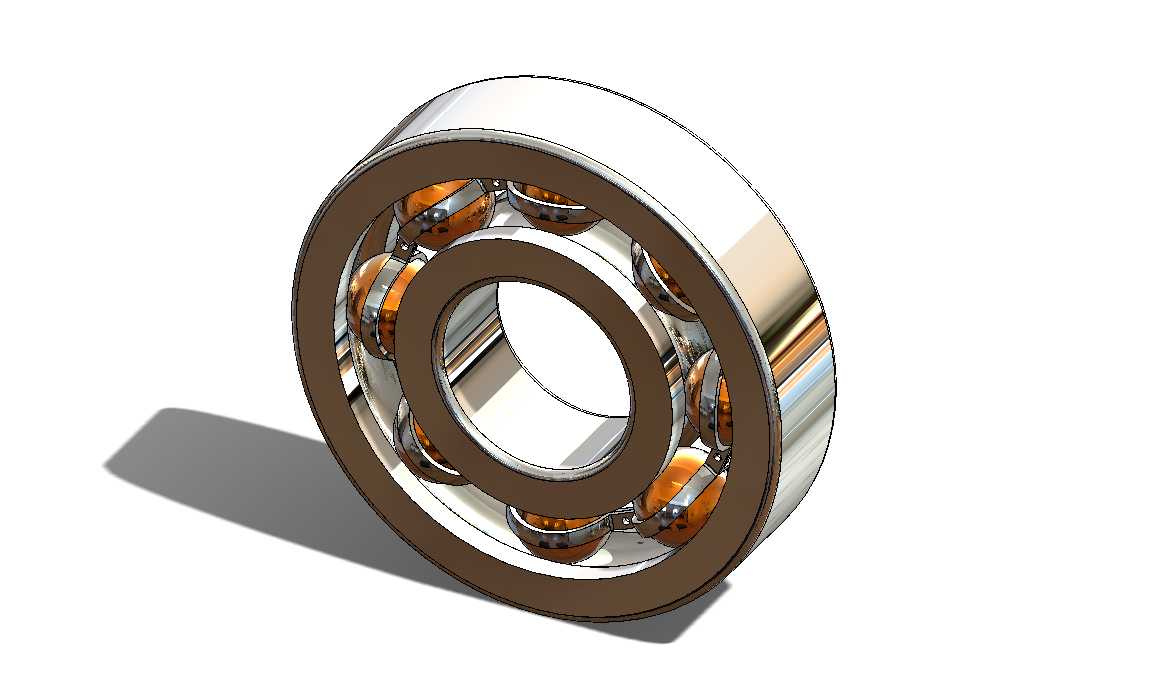

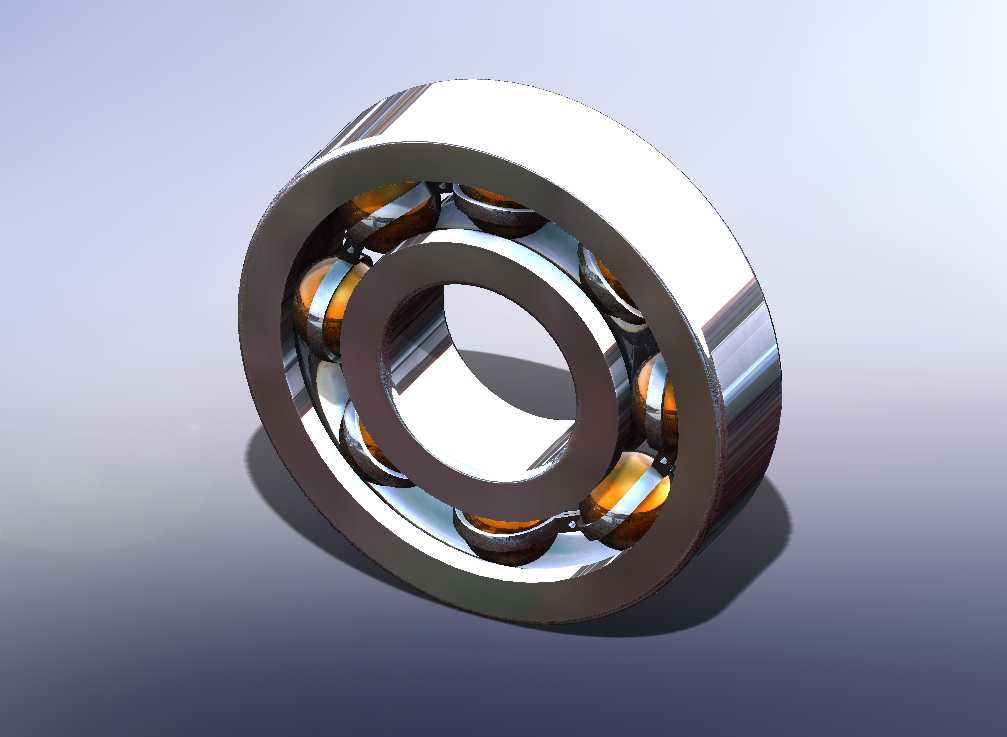

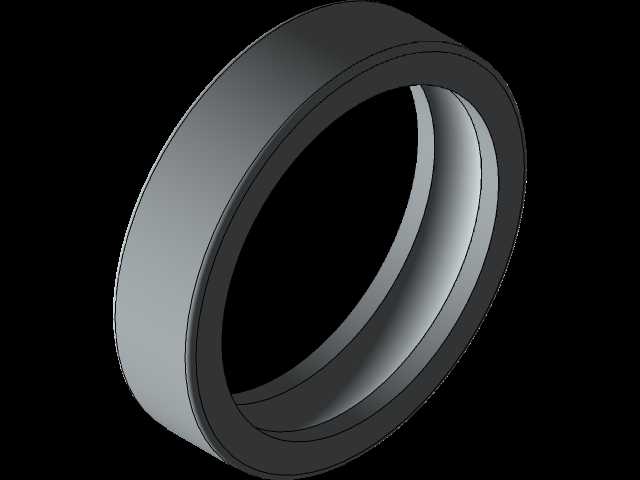

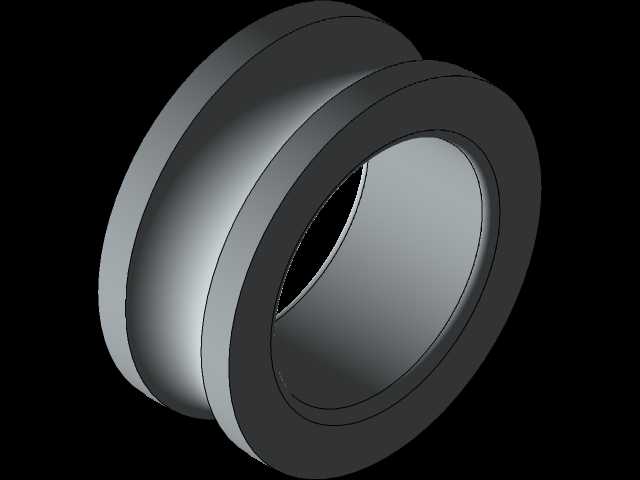

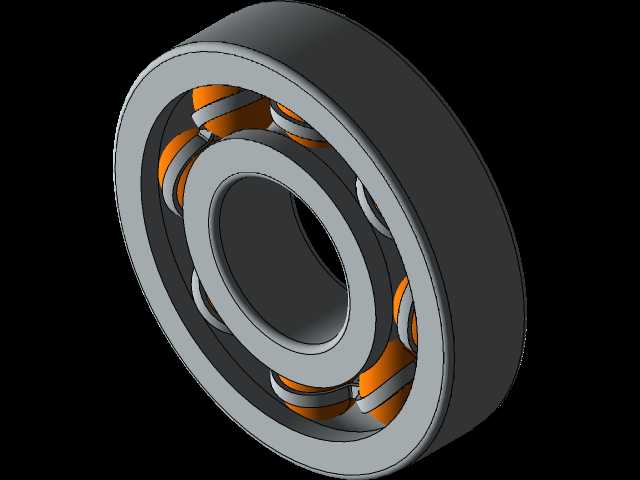

从结构设计逻辑来看,这类滚珠轴承主要由内圈、外圈、滚动钢球、保持架四个核心部分组成,内圈通常与转轴采用过盈配合随轴同步转动,内圈外侧加工有对应弧度的滚道,滚道的曲率半径略大于钢球半径,保证钢球在滚道内滚动时能形成均匀的接触应力带,避免局部应力集中导致的早期点蚀失效。外圈一般安装在轴承座、设备壳体的安装孔内,多数工况下外圈保持固定,部分特殊工况下也会出现外圈转动、内圈固定的使用形式,外圈内侧的滚道参数与内圈滚道匹配,共同构成钢球的滚动运行轨道。

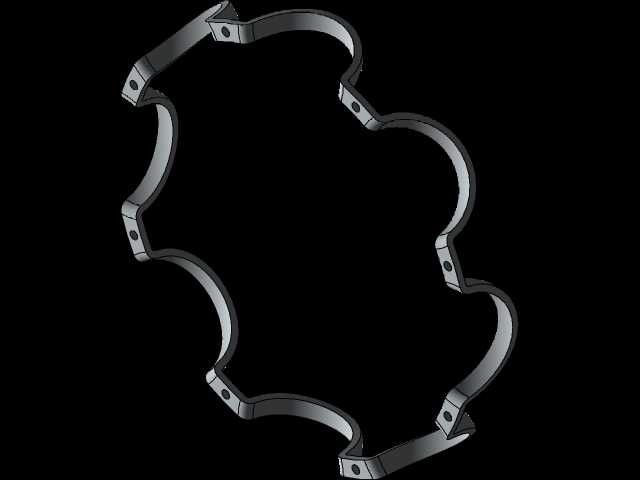

滚动钢球作为传递载荷的核心元件,均匀分布在内圈与外圈的滚道之间,将传统滑动摩擦形式转化为滚动摩擦,大幅降低摩擦系数。钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力,设计过程中需要在给定的轴承内、外径尺寸边界下,尽可能优化钢球的排布数量与直径参数,平衡承载能力与保持架的结构强度。保持架的作用是将相邻钢球均匀分隔开,避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损,同时在轴承安装、未装填润滑脂的状态下,防止钢球从滚道间脱落,保持架的兜孔间隙需要根据钢球直径合理设计,既要保证钢球能在兜孔内自由滚动,又不能间隙过大导致钢球运转时产生额外的窜动与噪音。

从安装边界尺寸来看,这类标准滚珠轴承的尺寸参数遵循通用机械零部件的标准化规范,内径尺寸与适配的轴径直接对应,外径尺寸与轴承座的安装孔尺寸匹配,宽度尺寸决定了轴系轴向的安装空间预留量。设计选型过程中,需要根据轴系承受的径向载荷大小、是否存在轴向载荷、运转转速区间、预期使用寿命等参数,选定对应尺寸规格的轴承,同时要考虑安装位置的轴肩、孔肩的高度设计,轴肩高度不能超过内圈的倒角尺寸,否则会导致轴承无法安装到位,孔肩高度同样要匹配外圈的倒角参数,保证轴承外圈能贴合安装基准面。

在实际工程应用中,这类轴承的密封形式、润滑方式也需要根据使用场景调整,开式结构的轴承适合有定期润滑维护条件、转速较高的工况,可以根据使用环境选用润滑脂或者润滑油进行润滑,带防尘盖或者密封圈的轴承则在出厂时已经预填了长效润滑脂,适合维护不便、环境中存在粉尘或者水汽的工况,不需要额外添加润滑脂就能满足全生命周期的使用需求。建模过程中需要准确还原滚道的曲率参数、钢球与滚道的接触位置、保持架的兜孔结构,同时要还原各零件之间的装配配合关系,保证内圈、钢球、外圈之间的相对运动关系符合实际运转状态,避免出现干涉或者间隙过大的问题,为后续的轴系装配模拟、干涉检查、运动仿真提供准确的模型基础。

在进行设备整体结构设计时,这类轴承的安装位置还需要考虑轴向定位方式,常见的定位形式包括轴用弹性挡圈、孔用弹性挡圈、圆螺母加止动垫圈、轴承端盖压紧等,不同的定位方式适用于不同的载荷与转速工况,轴向定位的预紧力也需要控制在合理范围内,预紧力过大会导致轴承运转时摩擦力矩增大、温升过高,提前出现疲劳失效,预紧力过小则会导致轴系运转时存在窜动,回转精度不足,影响设备整体的工作稳定性。
