涡轮增压器用离心式转子叶轮结构

项目分类:3D模型 发布时间:2021-10-25 ID:336692
  • 涡轮增压器用离心式转子叶轮结构

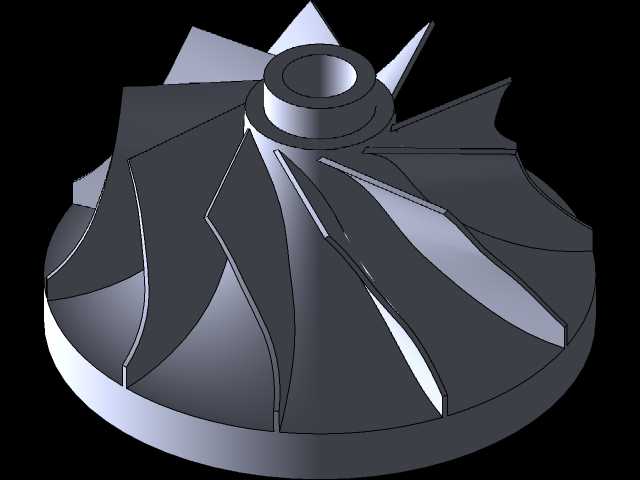

这类带空间扭曲叶片的离心式转子涡轮,最常见的应用场景是小排量内燃机的涡轮增压器压气端,也会在小型工业透平设备、高速离心风机、微型燃气轮机的核心段见到同结构部件,核心作用是通过高速旋转将轴向进入的流体介质沿径向甩出,在流道内完成动能到压力能的转换,为后端管路提供符合压力要求的压缩介质。做这类部件的三维结构设计时,首先要匹配的是安装边界:中心的带台阶通孔是核心安装定位基准,孔的内径公差需要和配套的高速转轴做过渡配合,台阶端面要和轴肩端面贴合保证轴向定位精度,避免高速运转时出现轴向窜动;底部的圆盘外圆是转子的最大旋转外径,设计时要预留和壳体蜗道之间的径向间隙,间隙值通常根据工作转速、材料热膨胀系数确定,既要避免旋转时叶片剐蹭壳体内壁,也要控制间隙过大带来的介质回流损失。叶片的型线设计是整个转子的核心,不能用等厚度直叶片直接拉伸成型,需要从进口端到出口端做连续的空间扭曲,进口段的叶片安装角要匹配介质来流方向,减少流体冲击叶片前缘带来的入口损失,出口段的叶片角度要控制介质流出方向,让介质能平顺进入蜗壳流道,降低流动紊流带来的效率损耗;叶片数量的选择要兼顾气动效率和结构强度,叶片过少会出现流道内介质脱流,效率下降明显,叶片过多则会增加流道壁面的摩擦损失,同时提升整体转动惯量,影响转子的动态响应速度。从结构特性来看,这类转子的叶片和轮盘是一体化结构,不存在分体装配的连接间隙,能适应每分钟数万转的高转速工况,避免了分体叶片在高速离心力下出现连接失效的风险;叶片前缘做了小圆角过渡处理,既可以降低来流冲击的应力集中,也能减少介质在叶片前缘的流动分离;轮盘的型面从中心轮毂处向外缘逐渐变薄,既可以降低转子整体重量,减少高速旋转时的离心载荷,也能匹配叶片根部的应力分布,让轮盘各截面的应力值保持在材料许用范围内。实际选型适配时,除了匹配安装尺寸,还要核算转子的转动惯量,和配套的轴承、转轴的临界转速做匹配,确保工作转速区间避开转子的固有共振频率,防止运转时出现共振损坏;叶片表面的粗糙度也有明确要求,过高的粗糙度会增加介质和叶片表面的摩擦损失,降低整体转换效率,过低的粗糙度则会提升加工成本,需要结合应用场景的效率要求做平衡。这类结构在做三维建模时,通常先通过气动计算得到各截面的翼型坐标点,再通过曲面放样生成叶片的空间曲面,之后和中心轮毂、底部轮盘做合并布尔运算,最后对所有棱边做倒圆角处理,尤其是叶片和轮盘、轮毂连接的根部位置,必须做足够大的圆角过渡,降低应力集中系数,避免高速运转时根部出现疲劳裂纹。在车用涡轮增压器的应用场景里,这类转子的工作温度通常在一百到两百摄氏度区间,材料多选用铸铝合金,兼顾轻量化和导热性;如果是应用在微型燃气轮机的涡轮端,工作温度更高,则会选用高温合金材料,同时在叶片表面做隔热涂层,提升高温下的结构强度。安装时除了中心孔和轴的配合,还需要在轴端加装锁紧螺母,压紧转子的轮毂上端面,保证高速旋转时转子和轴之间不出现相对转动,锁紧螺母的拧紧力矩需要严格控制,既要保证足够的压紧力,也要避免力矩过大导致轮毂端面出现压溃变形。
