单摆颚式岩石破碎设备结构设计

在矿山开采、砂石骨料生产、建筑固废资源化处理以及矿石初选加工的场景中，岩石破碎是整套物料处理流程的首道核心工序，单摆颚式破碎设备凭借结构可靠、破碎力充足、维护便捷的特性，长期作为粗碎环节的核心装备被广泛应用。这类设备主要承担大块原矿、废弃混凝土块、天然岩石的初级破碎任务，能够将进料边长数百毫米的硬质物料挤压破碎至符合后续中细碎工序进料要求的粒度，适配抗压强度不超过320MPa的各类硬质、中硬质物料处理需求，无论是露天矿山的原矿粗碎，还是小型砂石场的骨料生产，亦或是建筑拆迁现场的混凝土块回收处理，都能稳定发挥作用。

从功能特性来看，这款单摆颚式破碎设备采用经典的曲柄摇杆传动逻辑，动颚以偏心轴为支点做周期性的往复摆动，当动颚靠近定颚时，颚板间的物料受到挤压、劈裂、冲击的多重作用力被破碎，当动颚远离定颚时，已经破碎至小于排料口尺寸的物料依靠自重从下方排料腔排出，整个工作过程连续稳定，相比复摆颚式结构，单摆结构的动颚垂直行程更小，颚板磨损速率更低，设备整体运行的动载荷更小，对安装基础的强度要求更友好。

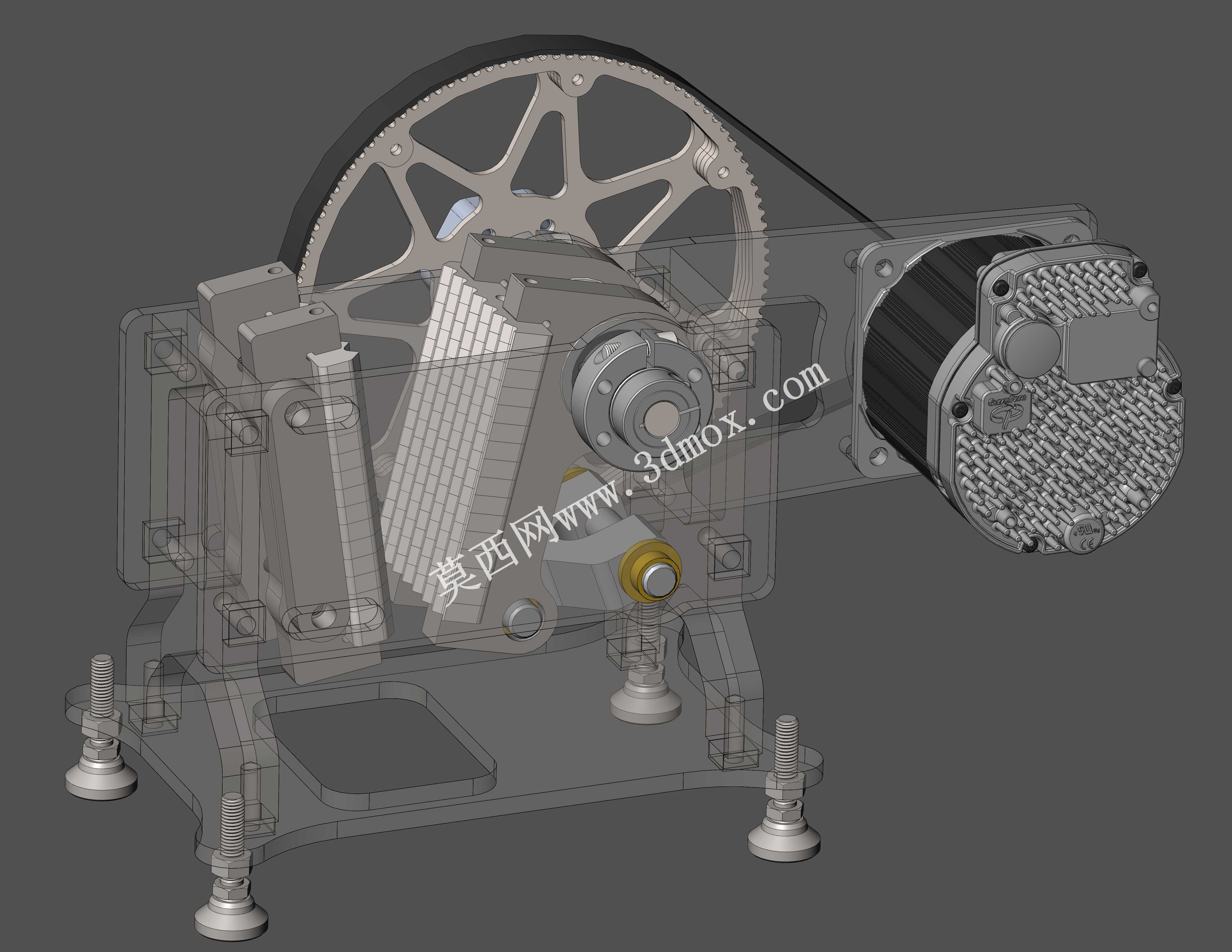

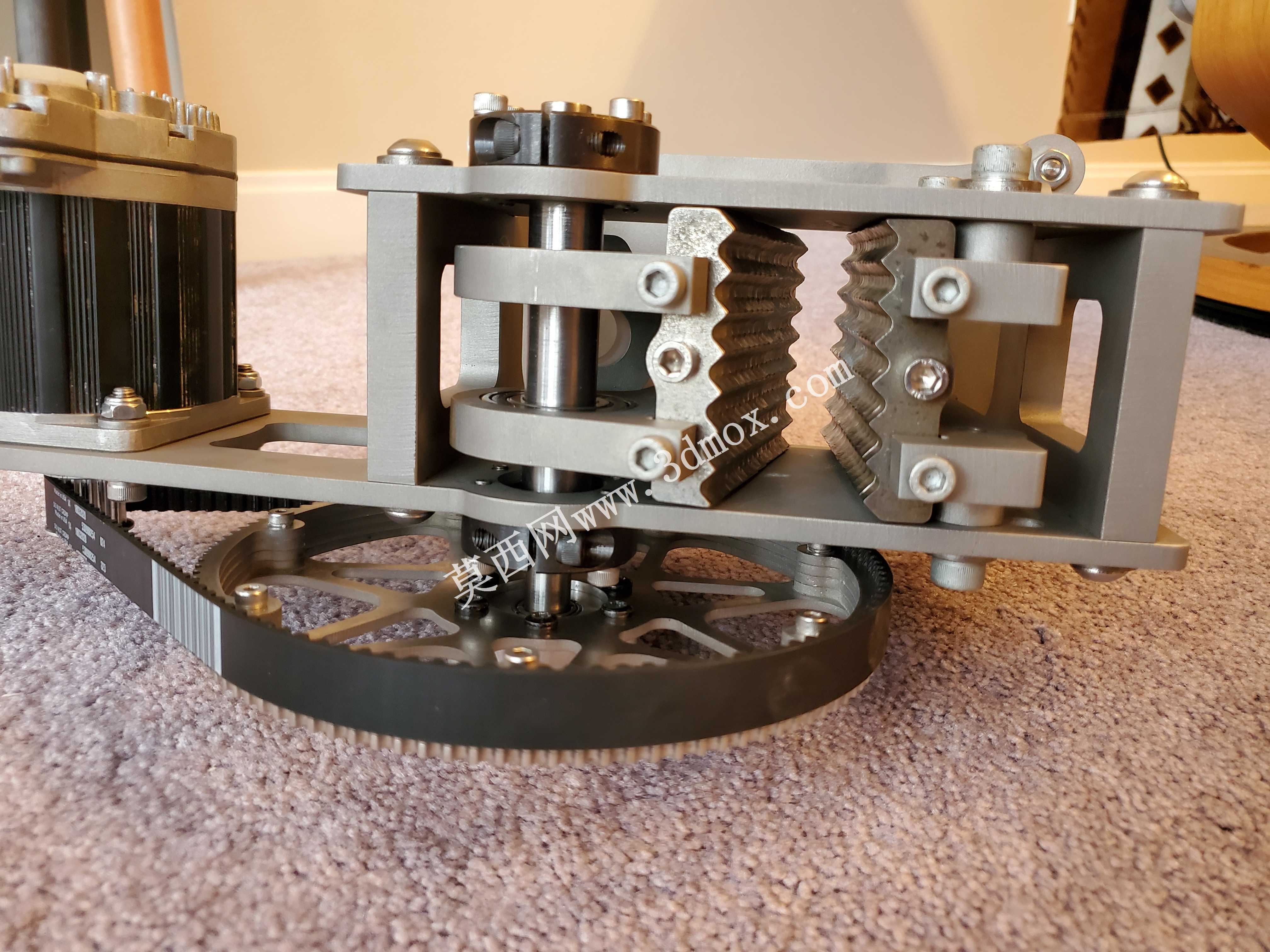

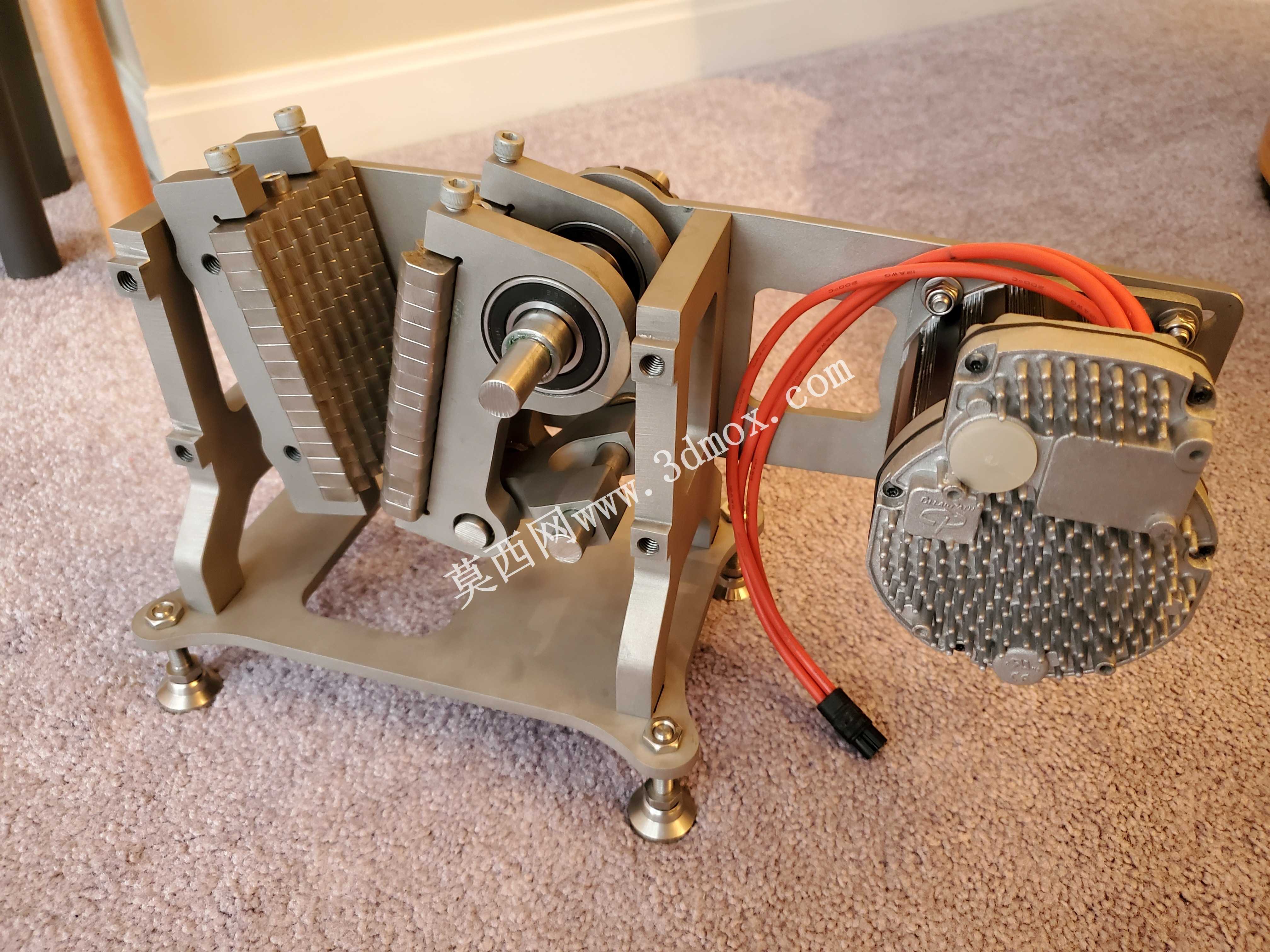

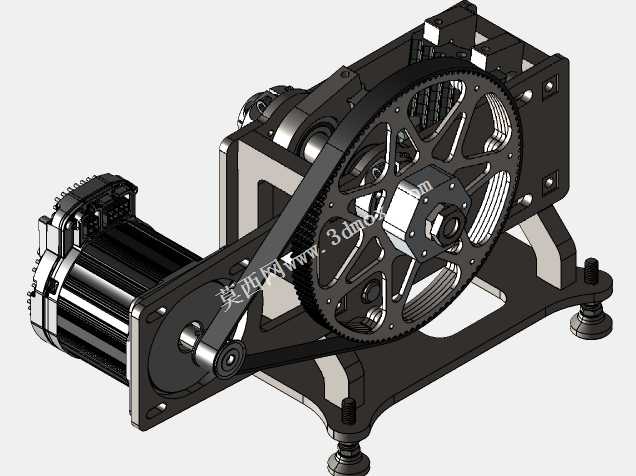

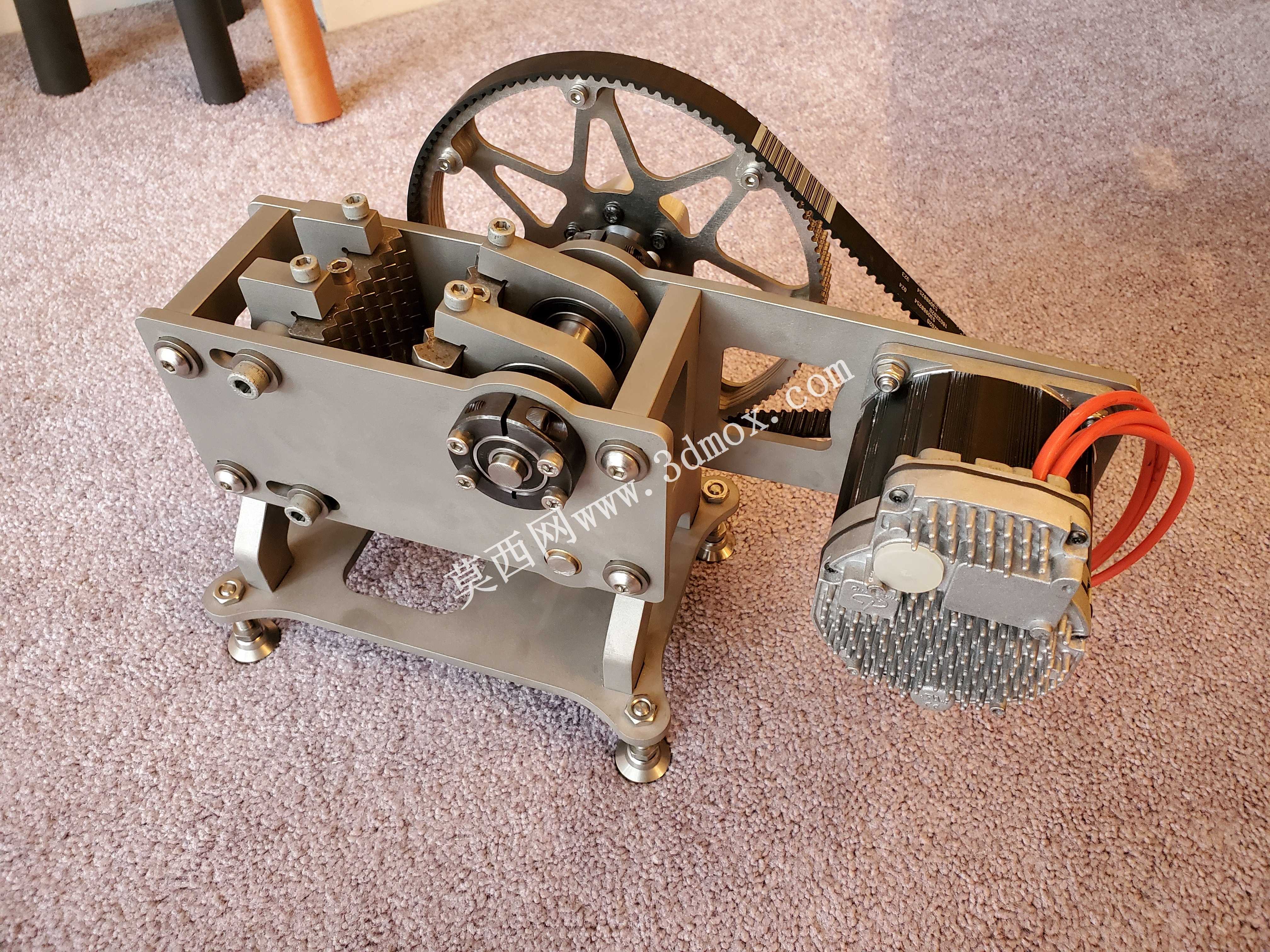

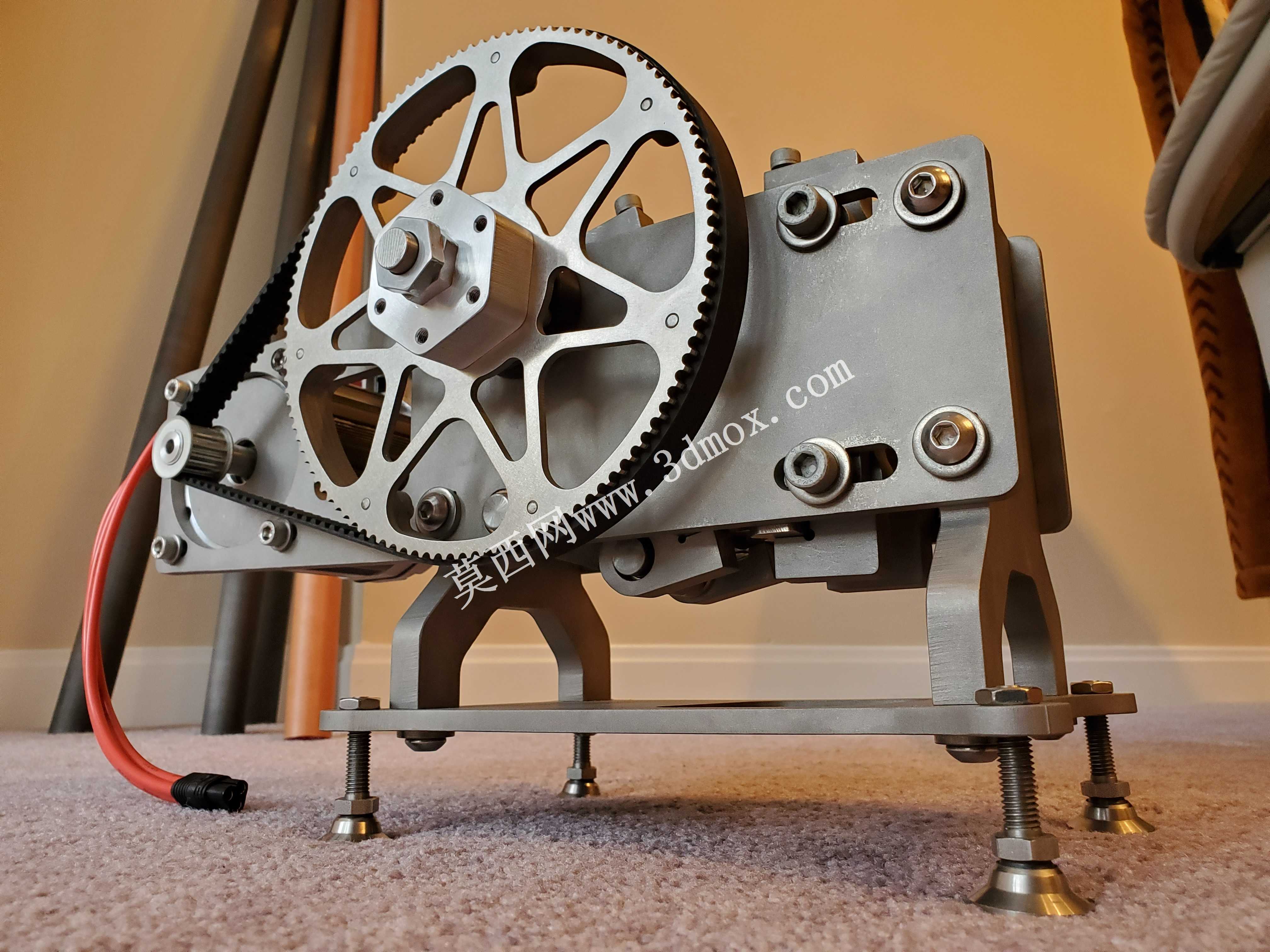

设计过程中，整体结构围绕高负载工况下的可靠性展开，传动端采用大直径带轮搭配齿轮减速的传动结构，既可以通过带传动缓冲破碎过程中的冲击载荷，避免电机被硬冲击损坏，也能通过齿轮组精准匹配转速与扭矩，保证动颚摆动频次处于高效破碎区间。破碎腔采用深腔无死区的构型设计，有效提升进料能力与破碎效率，颚板采用高锰钢材质的可更换结构，表面设计有交错的破碎齿，既提升对硬质岩石的咬入能力与破碎效率，也能在磨损后快速更换，降低设备运维成本。设备底部设计有可调式支撑脚结构，能够适配不平整的安装地面，快速调整设备水平度，保证传动部件的同轴度，减少运行过程中的异常振动与磨损。侧部的调节机构可以根据出料粒度需求调整排料口宽度，灵活适配不同后续工序的进料要求，设备整体的安装边界充分考虑了小型生产场景的空间限制，整体结构紧凑，不需要过大的安装占地，同时预留了充足的检修操作空间，日常的润滑维护、易损件更换都可以在设备周边完成，不需要额外预留过大的检修场地，能够很好适配中小型矿山、移动式破碎站、小型砂石加工厂的空间布置需求。
