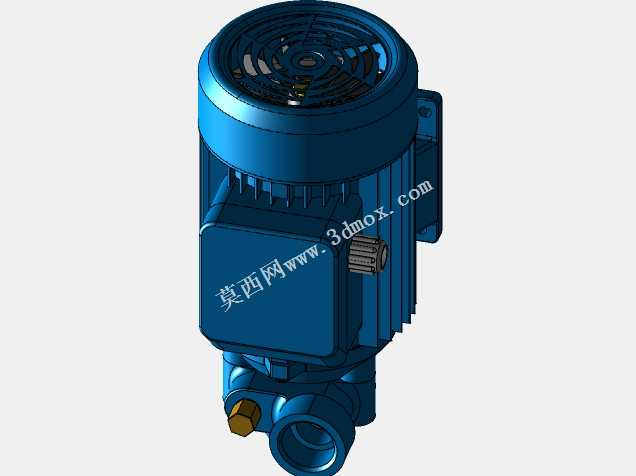

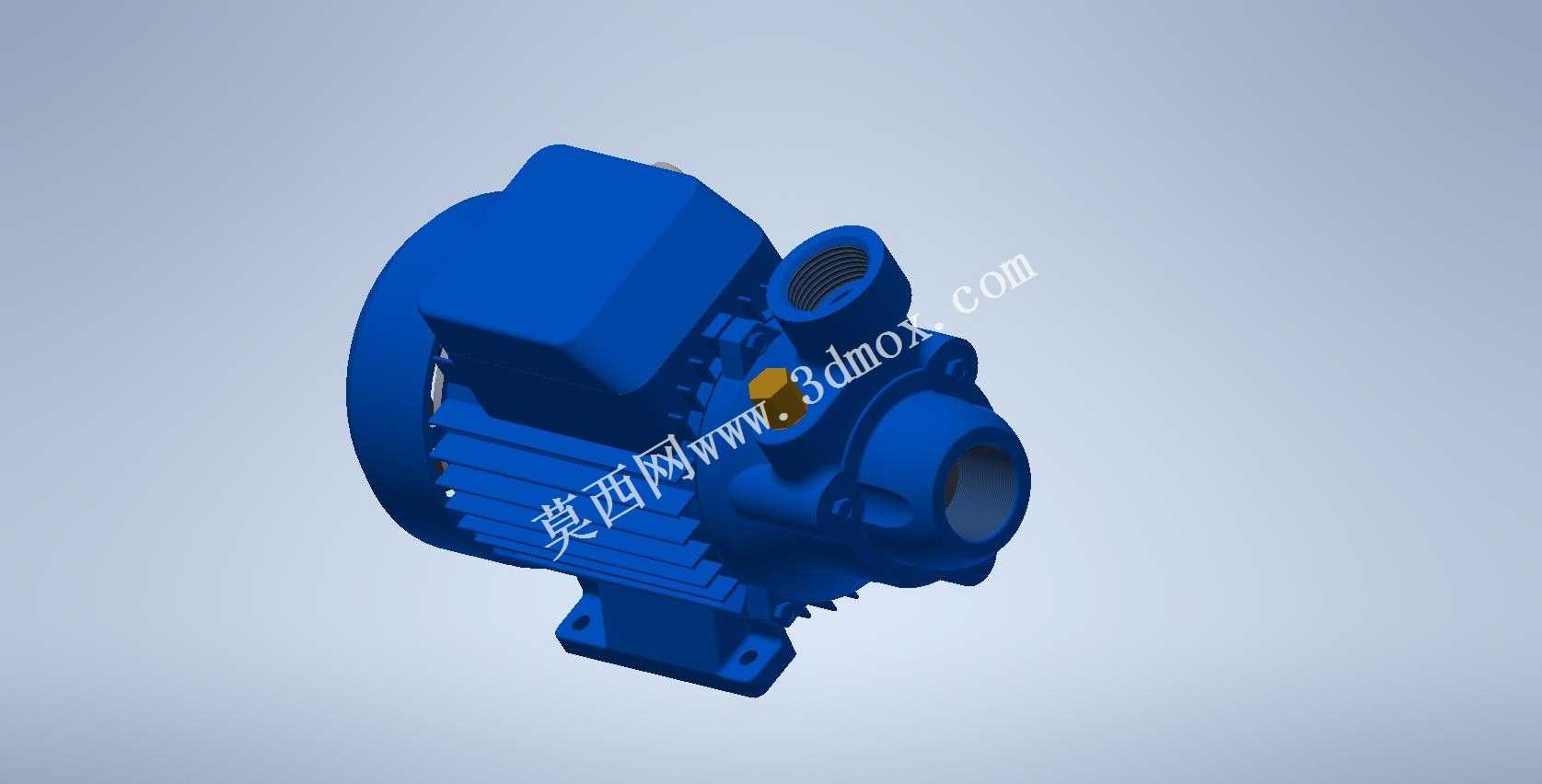

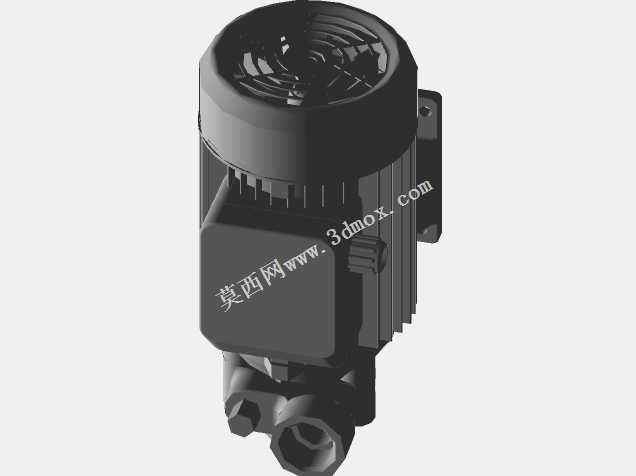

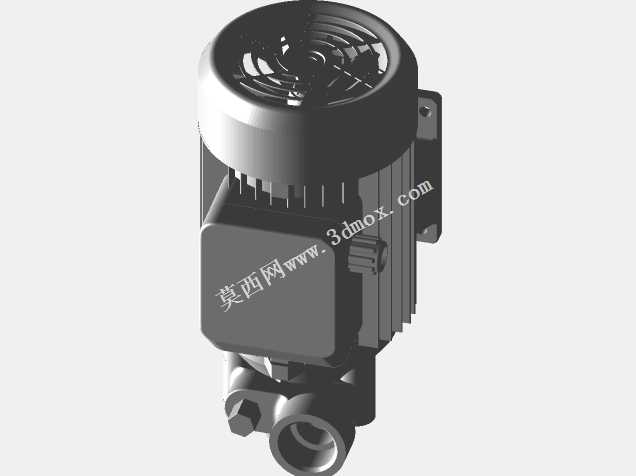

KSB小型卧式离心水泵三维结构设计

这款小型卧式离心泵主要面向民用给排水、小型工业循环供水、暖通空调系统水循环、小型农田喷灌供水等场景，可输送常温清水或物理化学性质与水相近的无固体颗粒介质，在家庭增压、小型设备冷却循环、庭院浇灌等场景中能稳定提供稳定的流体输送动力，适配小流量、中等扬程的供水需求，无需复杂的配套管路即可快速完成安装投用。

从功能特性来看，该泵采用电机与泵体同轴直联的结构设计，省去了中间传动部件，整体结构紧凑，运行时的传动损耗更低，整机振动幅度小，运行噪音控制在民用场景可接受的范围内，日常使用无需频繁加注润滑脂维护。泵体的流道采用水力优化设计，叶轮的叶片角度经过匹配调校，在0.5HP的功率输出下能够达到标称的流量与扬程参数，进水口与出水口采用标准管螺纹接口，能够直接对接市面常见的给排水管路，无需额外定制转接头。底部的一体式安装脚座带有预留的螺栓安装孔，可直接固定在水泥基座或者设备安装支架上，安装时只需校准进出水口的同轴度即可，安装容错空间充足。

设计过程中优先考虑了民用场景的使用需求，将电机的散热筋结构与泵体的外壳做了一体化的造型衔接，既保证了电机长时间运行时的散热效率，又让整机外观规整无突兀凸起，避免安装和搬运过程中剐蹭周边管线。接线盒设置在电机壳体的顶部位置，接线操作时无需挪动泵体，防水结构设计能够应对日常使用中的溅水场景，适配潮湿的安装环境。泵体的密封结构采用标准机械密封，能够有效避免运行过程中的介质渗漏，密封件更换时无需完全拆解泵体，后期维护成本更低。

从安装边界来看，整机的轴向长度控制在小功率泵的常规尺寸范围内，径向尺寸紧凑，安装时预留的侧向操作空间无需过大，进出水口的中心高度经过标准化调校，能够替换同参数规格的其他同类型卧式泵，无需重新改造管路和安装基座，适配现有供水系统的升级替换需求。泵体的重量控制合理，单人即可完成搬运和安装作业，无需借助起重设备，非常适合小型供水场景的快速部署。
