小型磨床数控改造用齿轮传动套件

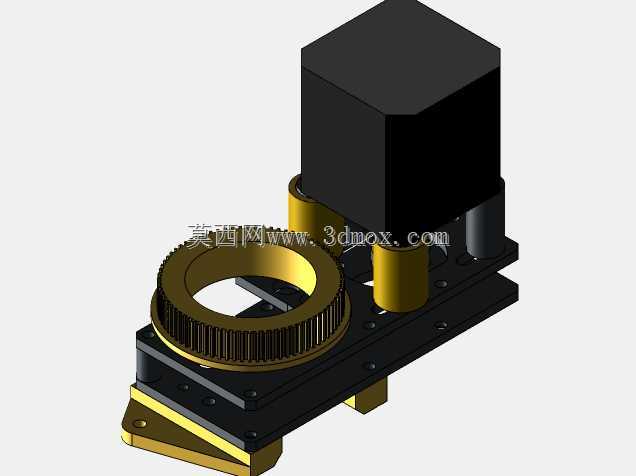

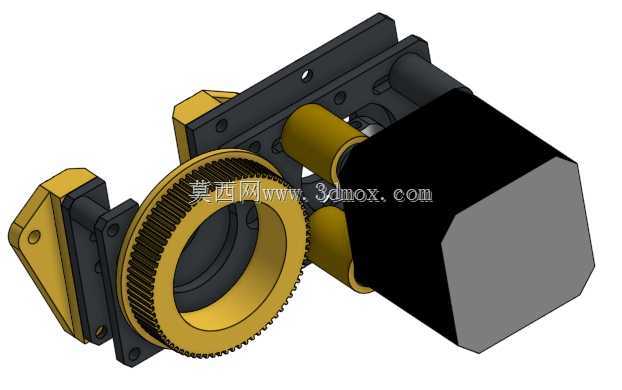

这套传动套件主要面向小型台式磨床的数控化改造场景，适配桌面级小型磨床的加装升级需求，多用于个人DIY加工、小型工坊精密零件修磨、教学实训类小型数控设备搭建场景，能够帮助使用者将手动操作的小型磨床升级为可实现自动进给的数控加工设备，降低小型零件修磨、小尺寸工件精加工的手动操作强度，提升进给精度与加工一致性。套件核心围绕Z轴传动结构设计，配套有一对黄色固定安装座，可直接适配磨床原有安装基面，无需对磨床本体进行大规模切削改造，降低改装的加工门槛与改造成本。传动部分采用3条6mm宽度的GT2同步带实现动力传递，这类同步带传动间隙小、传动噪音低，能够适配步进电机的高速进给需求，同时自带一定的缓冲能力，可避免硬传动带来的齿轮磕碰、电机堵转损伤问题。套件针对Nema17规格步进电机设计了配套的垫片与滚轮结构，滚轮直接集成在步进电机垫片上，能够精准卡入同步带内侧，保证皮带张紧度均匀，避免传动过程中皮带跳齿、跑偏的问题。连接基架的垫片结构经过适配设计，每五个传动装置的垫片可通过螺钉直接锁紧固定，适配木质或工程塑料类的安装基板，使用者无需额外加工复杂的定位销孔结构，即可完成齿轮组件的定位固定，皮带滑轮直接安装在曲轴外侧表面，不会占用磨床原有的加工操作空间，手动控制的原有功能可完整保留，不需要拆除磨床原有的手动操作结构，方便使用者在数控自动进给与手动微调之间快速切换。套件设计时充分考虑了长期持续使用的需求，预留了铝板结构的更换安装位，当部件出现磨损时可快速更换对应铝板结构，无需整体替换整套传动组件，降低后期维护成本。整套组件的安装边界充分贴合小型磨床的原有外形尺寸，加装后不会过度增加设备的整体体积，适配桌面级工作台的摆放空间，X轴与Y轴的驱动器可直接配套安装预留位置，后续可拓展实现多轴联动进给，Z轴的行程限位结构可在加工过程中实现手动快速设置，配合开源数控控制方案即可完成整套数控磨床的搭建，能够满足小型零件的平面磨销、刀具修磨、小尺寸工件精密加工的使用需求，传动结构的齿轮采用大直径同步带轮设计，传动比经过匹配计算，可适配步进电机的输出扭矩，保证低速进给时的动力充足，高速进给时的运行平稳。
