八路LED条形指示控制印刷电路板

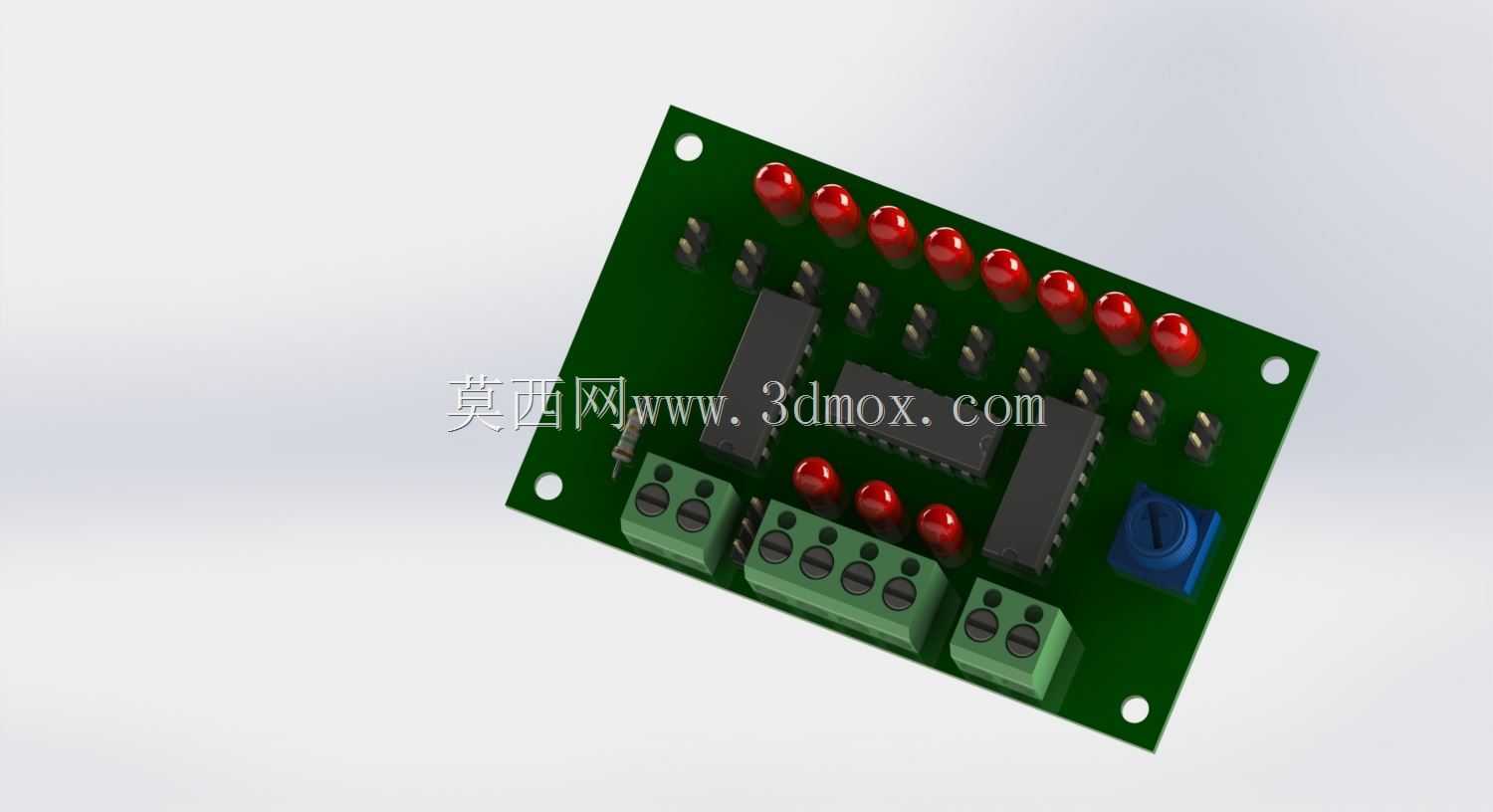

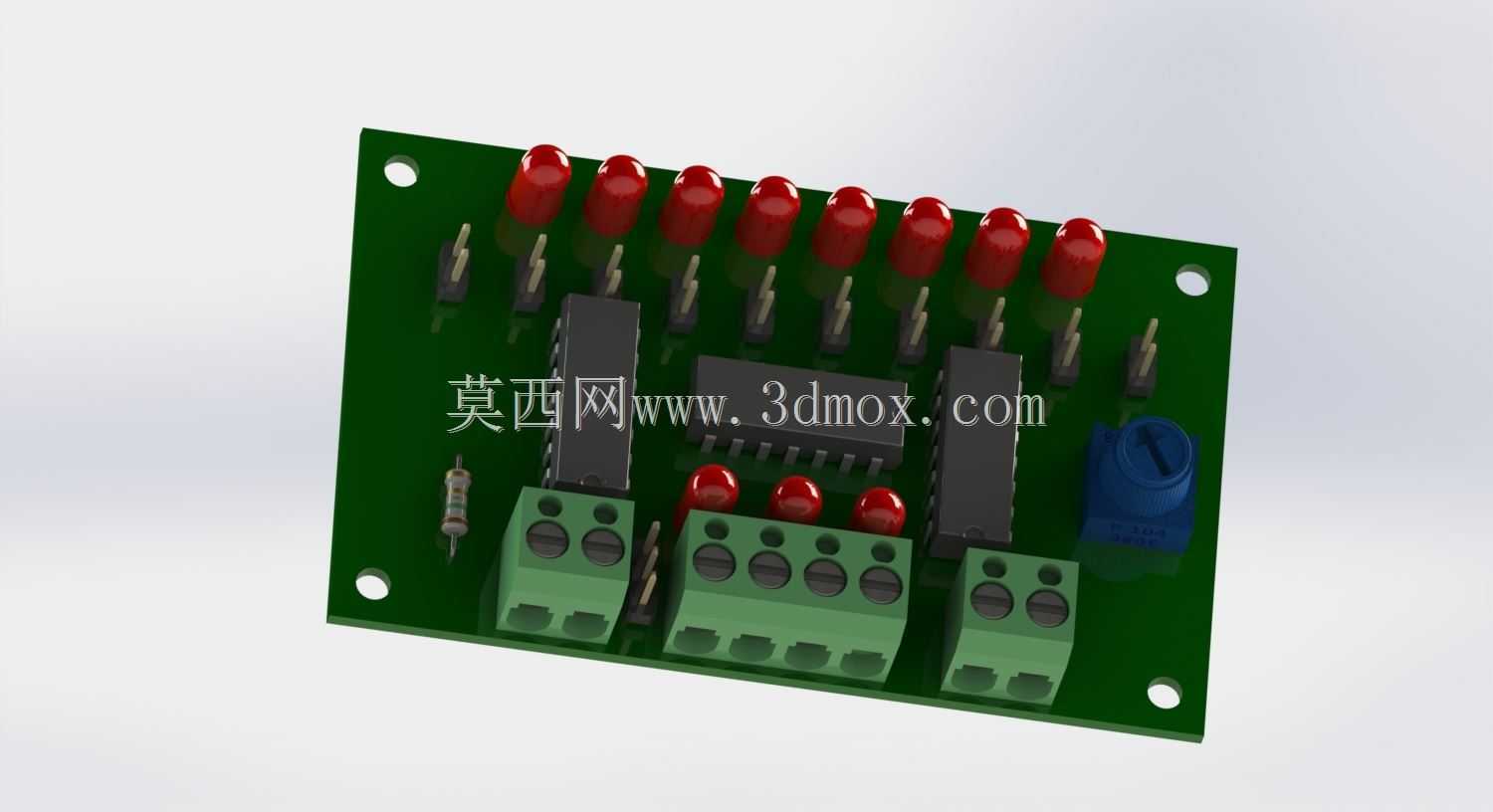

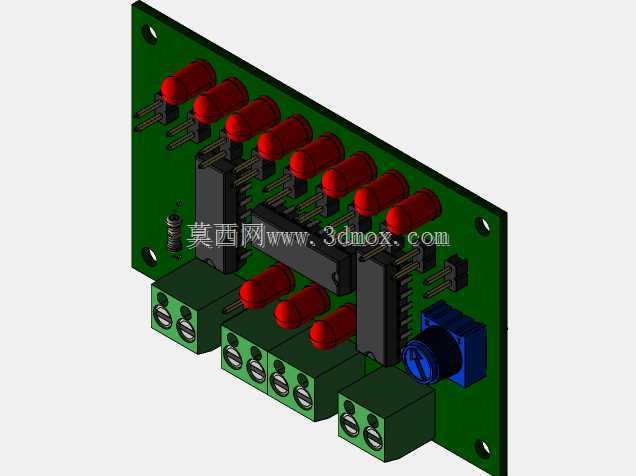

这款LED条形控制印刷电路板，主要应用于工业设备状态指示、小型自动化装置信号反馈、低压电控柜运行状态展示等场景，可直观通过板载的8颗直插红色LED，对应输出8路开关量状态信号，帮助现场运维人员快速判断设备对应通道的通断、运行、故障等状态，无需额外外接显示模块即可完成基础的状态可视化功能。板载核心控制单元采用通用直插式微控制器芯片，搭配多通道驱动芯片完成LED的点亮逻辑控制，板上预留的多组绿色接线端子可直接接入外部输入信号与供电回路，无需额外焊接转接线即可完成现场接线装配，板载的蓝色可调电位器可对LED的点亮触发阈值进行微调，适配不同幅值的输入信号场景，降低现场适配的改造成本。在设计思路上，整体采用长方形FR-4玻纤板基材，板体四角预留标准安装孔位，可直接通过铜柱或螺丝固定在电控箱内部的安装位上，板上元器件全部采用工业级直插封装，既兼顾小批量生产的焊接便利性，也方便后期运维过程中更换损坏元器件，降低维护成本。板上元器件布局遵循强弱电分离原则，信号输入端子排布在板体下侧，LED指示单元排布在板体上侧，核心控制芯片布置在板体中部，既避免接线区域与显示区域的干涉，也保证信号走线最短，降低信号干扰风险。安装边界方面，板体整体厚度为标准1.6mmPCB厚度，板上最高元器件为顶部直插LED，整体凸起高度不超过12mm，可适配深度较浅的小型电控箱安装空间，接线端子的接线方向垂直于板面向下，接线后线缆不会额外占用板体上方的空间，进一步压缩整体安装所需的立体空间，适配紧凑化的电控装配需求。功能层面，该板可直接接入5-24V宽范围直流输入信号，无需额外外接信号转换模块，每路LED对应一路输入通道，当对应通道输入有效电平信号时，对应位置的LED点亮，可直观对应8路独立信号的状态，在小型流水线工位状态指示、小型设备IO状态监控、实验装置信号展示等场景下，可直接作为状态指示单元使用，无需额外开发显示驱动电路，缩短整体装置的开发装配周期。
