3D打印RC固定翼懒蜂航模结构设计

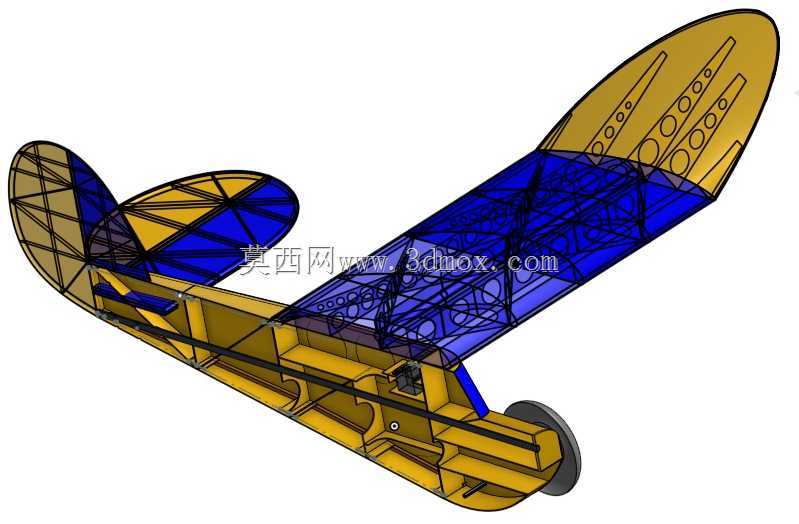

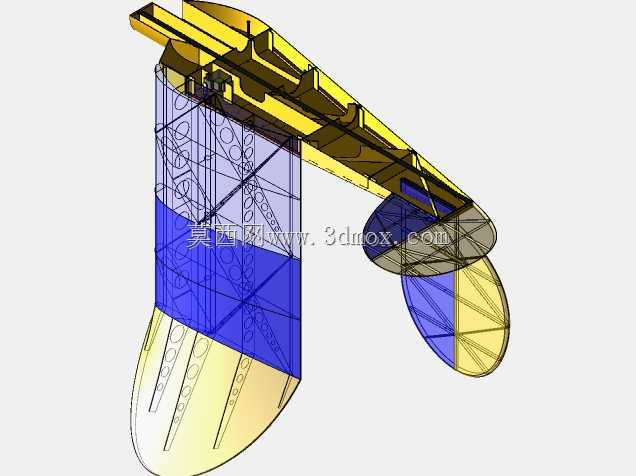

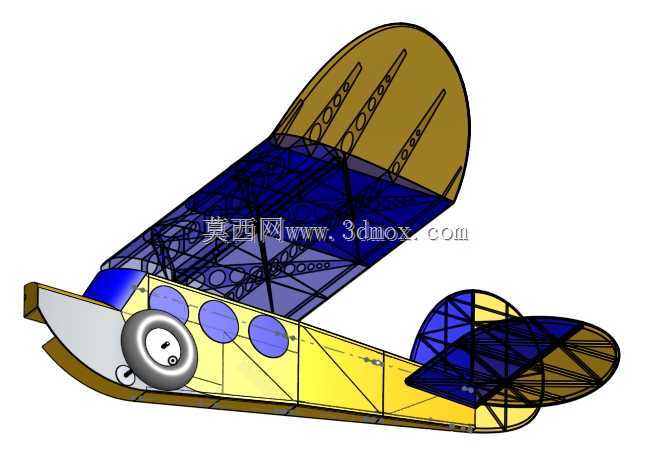

这款RC航模定位为入门级休闲遥控飞行载具，主打低成本快速制作与稳定低速飞行表现，主要应用于个人航模爱好者DIY制作、青少年航空科普教学、户外休闲遥控飞行场景，可适配小功率外转子无刷动力系统，完成平稳起降、低空巡航、简单特技动作等飞行需求，无需复杂的模具开模工序，普通桌面级FDM3D打印机即可完成全部结构件的制作，大幅降低航模制作的门槛与成本。整体设计采用半骨架半蒙皮的轻量化结构思路，机翼、舵面、升降舵组全部采用一体化3D打印成型，机翼内部设置矩形肋耦合角撑的主梁结构，通过等距排布的翼肋与贯穿式主梁传递飞行载荷，既保证机翼的抗弯扭强度，又尽可能减少打印材料的用量，控制整机起飞重量。机身前段设置动力舱与设备舱，可容纳电机、电调、锂电池与遥控接收机，圆形舷窗造型的舱段既还原了复古轻型飞机的外观特征，也可作为设备检修的开口位置，机头布置前三点式起落架的前轮，搭配机身尾部的两个主轮，可满足平整草地、硬化路面的滑跑起降需求，无需手抛即可完成起飞操作，对新手操控更加友好。尾翼组同样采用3D打印骨架结构，水平尾翼与垂直尾翼通过快拆结构与机身连接，方便运输携带时拆卸收纳，舵面与主翼面之间采用一体化打印的活页连接，无需额外安装铰链即可实现舵面的偏转动作，减少装配工序。设计过程中针对3D打印工艺做了专属优化，所有结构件均采用无支撑打印角度设计，打印时无需添加额外支撑结构，减少后处理工作量，同时针对PLA等常见打印材料的力学特性，对受力集中的起落架安装位、机翼对接位做了局部加厚处理，避免飞行起降过程中出现结构断裂。整机打印完成后只需在机翼与尾翼骨架表面覆盖热缩蒙皮即可获得完整的气动外形，机身侧面预留了舵机安装位与走线槽，所有电子设备的走线均可隐藏在机身骨架内部，既保证外观整洁，也避免飞行过程中气流扰动走线影响操控。设计时充分考虑了打印件的重量控制，通过拓扑优化去除非受力区域的多余材料，在保证结构强度满足小动力飞行载荷的前提下，尽可能降低整机空重，搭配小直径螺旋桨与适配的动力系统，即可获得充足的动力冗余，完成稳定的飞行操控，即使是缺乏航模制作经验的新手，也可按照装配说明快速完成整机组装，获得飞行体验。
