桁架结构V尾手掷滑翔航模设计

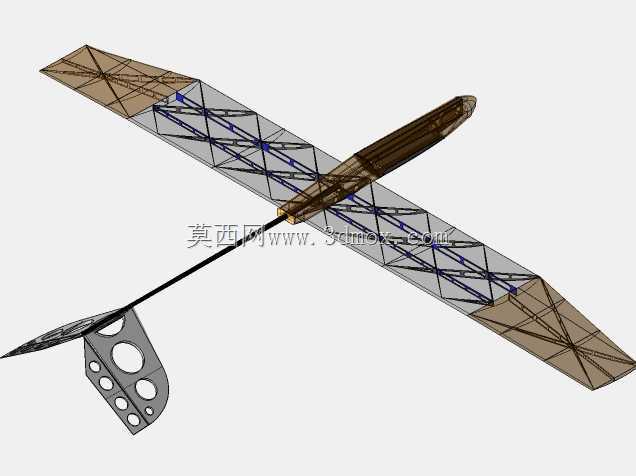

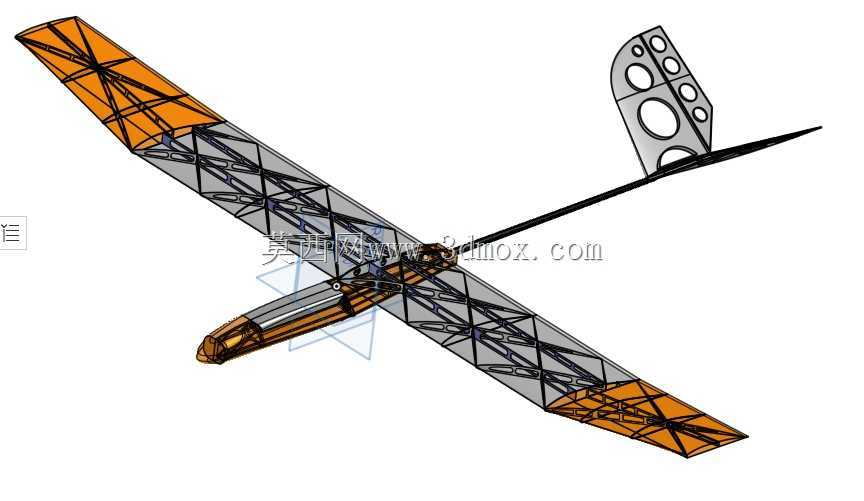

该款航模产品定位为手掷发射的无动力滑翔飞行器，主要应用于航空科普教学、青少年航模竞赛、户外休闲飞行以及航空模型爱好者的自制试飞场景，区别于动力航模，它无需搭载动力系统与遥控链路，依靠手掷初始动能结合气动外形完成滑翔飞行，对结构重量与气动效率有着极高的要求。在实际使用场景中，这类滑翔机可用于中小学航空科学实践课程，帮助学习者直观理解机翼升力原理、尾翼安定性设计以及飞行器重心配平逻辑，也可作为户外休闲玩具，在开阔无遮挡的场地完成长距离滞空滑翔，部分经过精细调试的产品还可参与手掷滑翔机留空时间、直线距离类的航模赛事。产品采用桁架式镂空骨架设计，机翼与机身主体均为杆件拼接的格构形式，仅在机翼前缘与翼尖区域设置蒙皮承力面，这种设计能够在保证结构抗弯、抗扭强度的前提下，最大限度降低整体结构重量，减少无效载荷对滑翔性能的损耗；尾翼采用V型布局设计，相比传统平尾加垂尾的常规布局，V尾能够同时兼顾纵向俯仰安定与横向航向安定的作用，减少尾翼结构的外露面积，降低飞行过程中的寄生阻力，同时尾翼板件采用多孔镂空设计，进一步削减尾部重量，帮助整机重心调整到机翼气动焦点附近的合理区间，避免飞行中出现头重俯冲或者头轻失速的问题。设计过程中，首先围绕手掷滑翔的初始速度区间确定机翼的展弦比，采用大展弦比平直翼布局提升低速升阻比，机翼的肋条定位完全匹配手掷发射时的握持位置与热床成型的工艺边界，保证每一段翼肋都能为机翼蒙皮提供均匀支撑，避免飞行中机翼出现形变影响气动效率；V尾的安装角经过反复配平计算，两个尾翼面的夹角经过优化，能够在滑翔过程中提供合适的安定力矩，当飞行器遇到气流扰动出现姿态偏移时，尾翼能够自动产生恢复力矩，保证飞行轨迹的稳定。针对3D打印的成型特性，设计时对所有杆件的连接节点做了加厚处理，避免打印过程中出现结构断裂，孔位与尾部固定面的尺寸完全匹配常规航模的装配公差，无需额外打磨即可完成拼接，机身头部预留了配重安装空间，使用者可根据实际打印件的重量差异添加微小配重，将整机重心调整到设计位置， canopy部分采用流线型整流设计，能够降低机身头部的空气阻力，同时保护内部的骨架结构不受磕碰损伤。整机的翼展、机身长度都控制在适合单手握持投掷的尺寸范围内，机翼外段设置了轻微的上反角，能够提升横向飞行稳定性，即使是没有丰富飞行经验的使用者，也能通过简单的投掷动作完成平稳滑翔，所有结构件的安装边界都经过校核，装配后不会出现突出的棱角或者结构干涉，保证飞行过程中的气动连续性。
