直齿圆柱传动齿轮三维结构设计

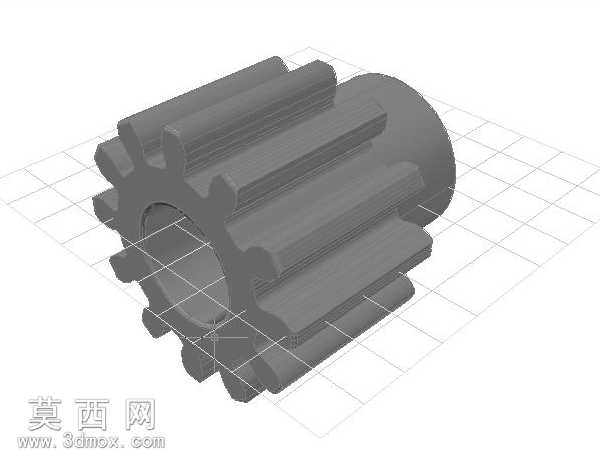

本作品为直齿圆柱传动齿轮的三维参数化建模成果，建模过程严格遵循机械设计标准规范，首先以齿轮的核心参数为基准完成基础轮廓构建：依据给定的齿数12、外径2.333、中心孔直径1.000、齿宽（沥青标注值6）等核心尺寸，先在草图平面绘制齿轮的分度圆、齿顶圆、齿根圆基准轮廓，通过渐开线方程生成标准齿廓曲线，保证齿形的啮合精度符合传动要求，完成单个齿槽的轮廓绘制后，通过圆周阵列命令生成全部12个轮齿，确保每个轮齿的角度分布均匀、齿形尺寸一致，避免出现啮合卡顿的问题。主体轮齿结构完成后，构建中心安装孔结构，保证孔的同轴度与圆柱度公差符合装配要求，孔壁与轮毂部分做平滑过渡处理，减少应力集中风险，轮毂与轮齿连接的根部做圆角过渡处理，提升齿轮的结构强度，避免传动过程中齿根断裂的问题。模型整体采用实体建模方式构建，未做多余的曲面简化，完整还原了直齿圆柱齿轮的所有结构细节，轮齿的齿顶、齿侧、齿根过渡自然，轮毂部分的圆柱面光滑平整，中心孔的内壁无多余结构，可直接用于后续的装配模拟、工程图导出或者3D打印加工。材质方面模拟常用的45号结构钢质感，渲染时采用哑光金属材质，清晰呈现齿轮的结构轮廓与齿形细节，网格背景下的展示效果可直观观察齿轮的整体比例与齿形分布。设计过程中充分考虑齿轮的实际传动工况，在参数设置上保证齿厚与齿槽宽的配合精度，既满足传动啮合的间隙要求，又避免间隙过大导致的传动冲击，中心孔的尺寸适配标准传动轴的安装要求，可直接与同模数的配对齿轮完成啮合装配，适用于小型机械传动机构的设计验证、教学演示或者装配仿真使用，模型的所有尺寸参数均可根据实际使用需求进行调整修改，具备较强的通用性与实用性。
