汽车涡轮增压装置结构三维设计作品

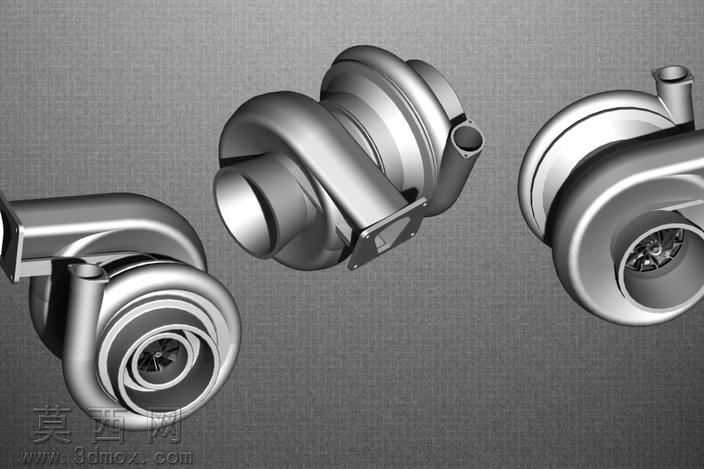

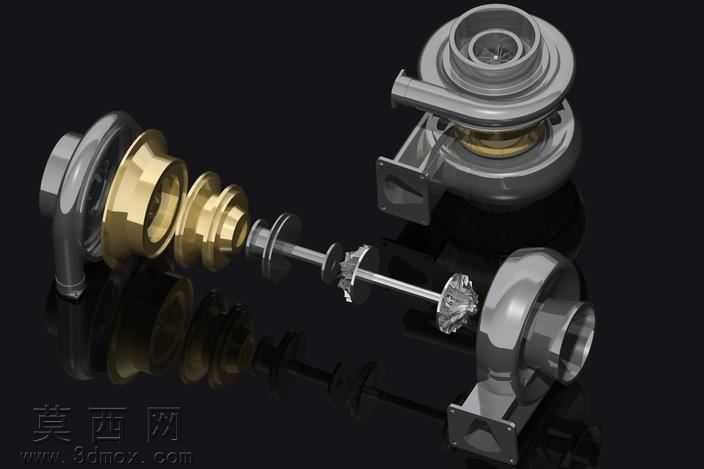

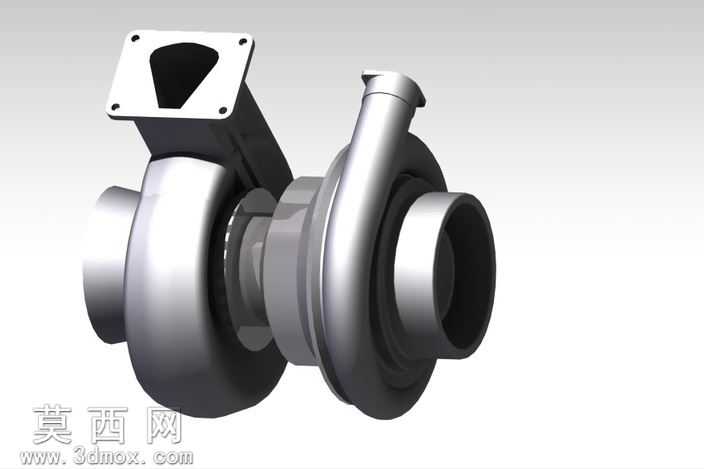

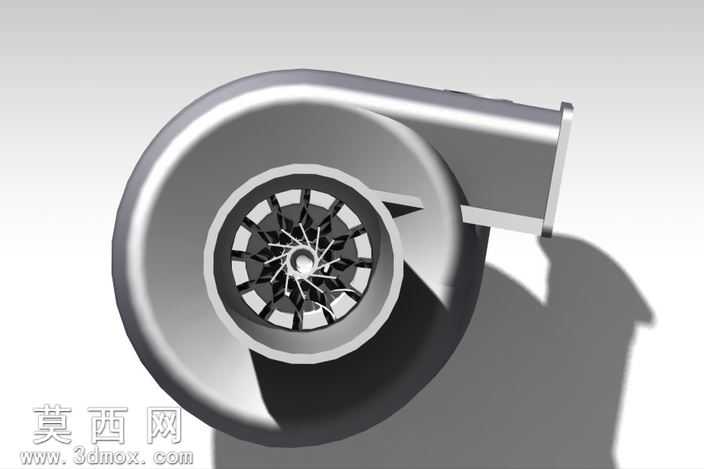

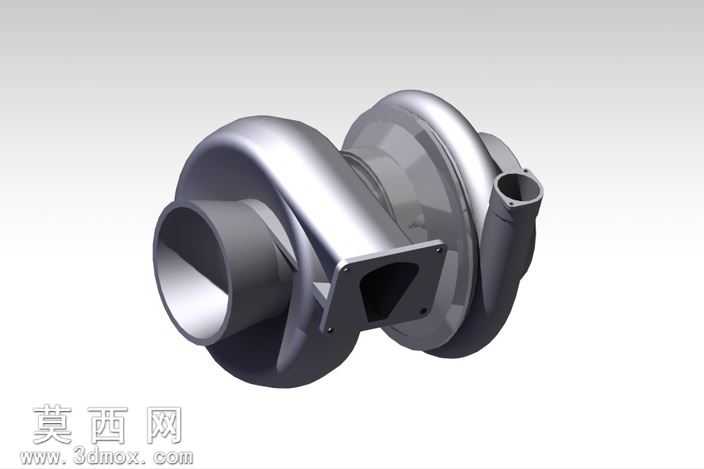

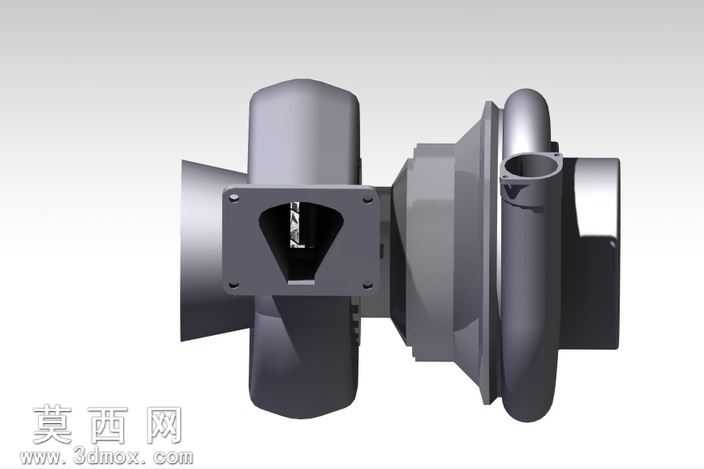

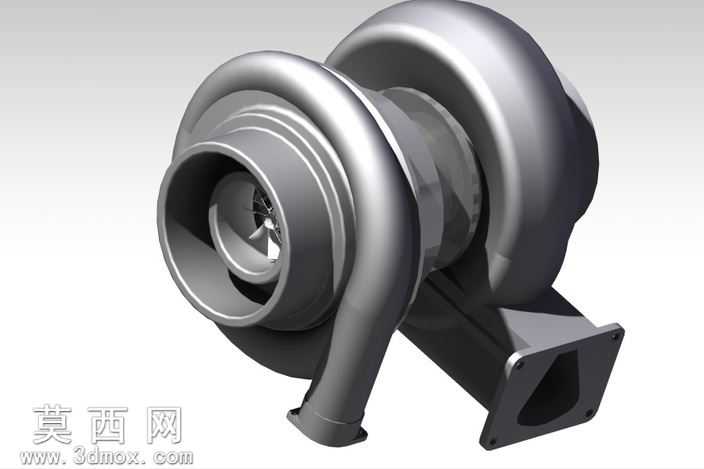

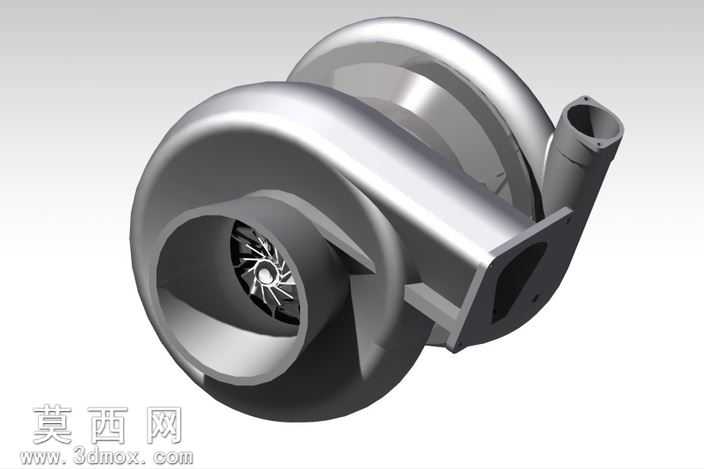

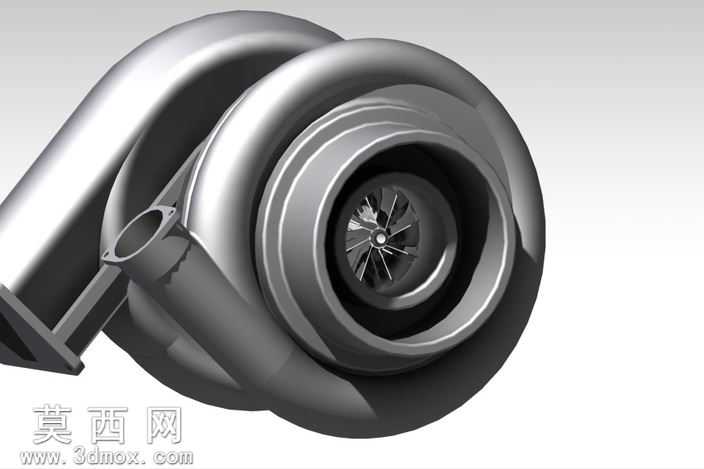

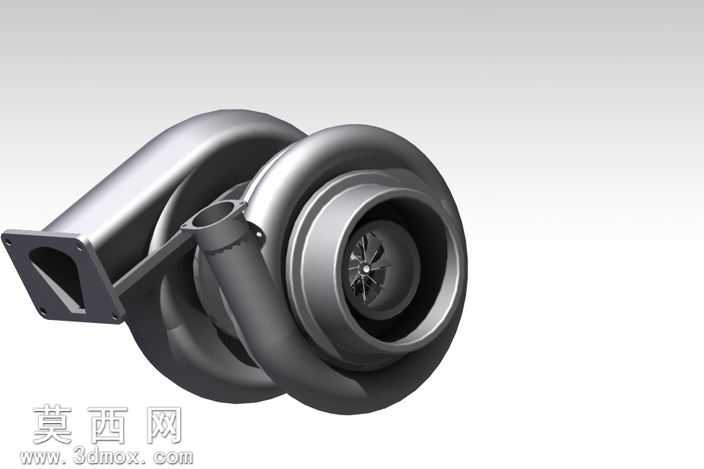

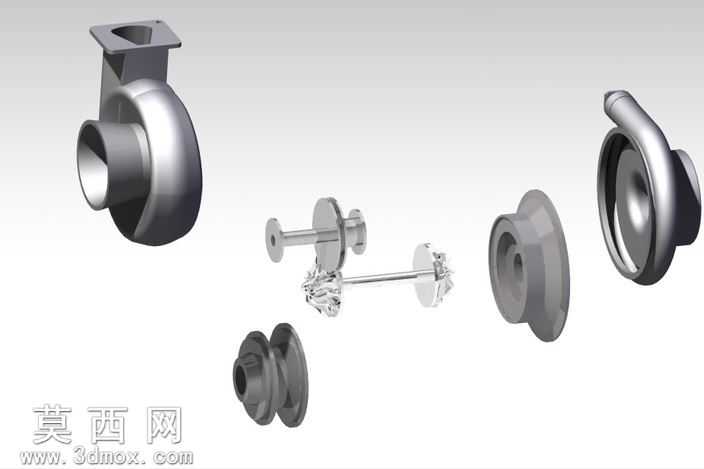

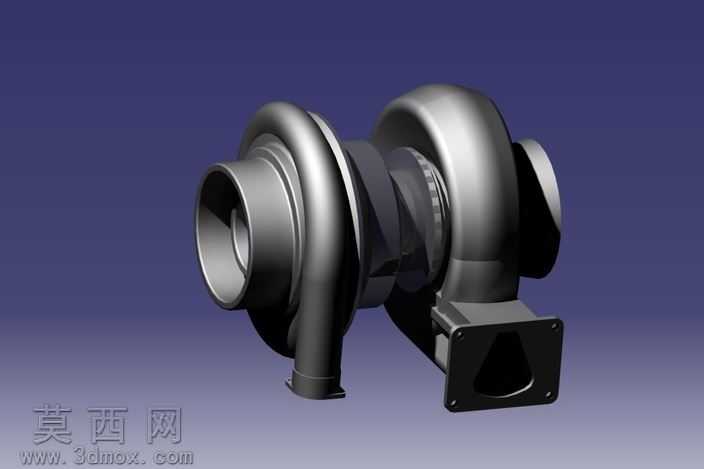

本作品为汽车涡轮增压装置的三维建模设计成果，建模过程中严格遵循涡轮增压器的真实工作原理与结构比例，对装置的各个组成部件进行了精细化的还原。首先针对涡轮端与压气机端的叶轮结构，建模时通过曲面放样、圆周阵列等操作，精准还原了叶片的扭曲弧度与排布角度，确保叶片曲面的光顺度符合流体力学设计要求，能够直观呈现废气驱动叶轮、同轴带动压气机叶轮压缩进气的工作逻辑。对于中间的连接转轴，建模时严格匹配两端叶轮的同轴度要求，还原了轴段的阶梯结构与装配定位特征，同时对轴上的密封组件、支撑结构进行了细节刻画，清晰展现转子组件的装配关系。在壳体部分的建模中，分别对涡轮壳、压气机壳的流道曲面进行了精细化构建，还原了壳体的进气口、排气口法兰结构，以及壳体上的安装定位凸台、连接孔位特征，准确呈现壳体包裹转子组件、引导气流走向的功能结构。材质与渲染环节，针对不同部件的实际材质属性进行区分设置：涡轮端叶轮与壳体采用耐高温合金材质，调配出带有金属磨砂质感的深灰金属材质，还原高温工况下部件的金属质感；压气机端叶轮采用亮面铝合金材质，通过调整反射率与高光参数，呈现出光洁的金属反光效果；连接转轴采用高强度钢材材质，添加细微的金属纹理提升真实感；部分密封与衬套部件采用铜质合金材质，调配出暖金色的金属材质，与钢质部件形成清晰的视觉区分。渲染时采用深色背景搭配定向打光，通过光影的明暗对比突出各个部件的轮廓与结构层次，同时添加柔和的环境反射，让金属材质的质感表现更加真实自然。设计过程中采用自顶向下的建模思路，先确定整体的装配基准与核心尺寸参数，再逐个拆分构建各个零部件，确保所有部件之间的装配间隙、配合关系完全符合实际机械装配要求，既能够完整呈现涡轮增压器的爆炸装配结构，也可以通过装配约束还原组装完成后的整体形态，清晰展现涡轮增压装置利用发动机废气能量压缩进气、提升发动机进气效率的核心结构原理，每个部件的细节特征都经过反复核对调整，保证结构表达的准确性与视觉呈现的精致度。
