T2.5型12齿3毫米孔同步定时带轮

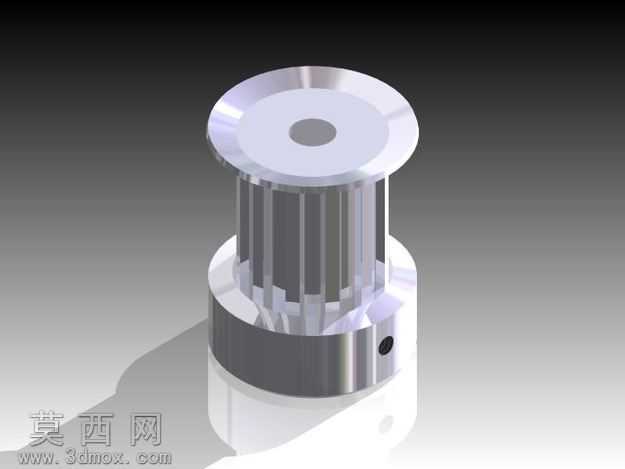

本作品为T2.5规格同步定时带轮的三维参数化模型，建模阶段严格遵循同步带轮的啮合设计规范，以T2.5齿型的标准齿廓参数为基准，精准还原12个轮齿的齿形、齿距与齿向结构，中心定位孔直径设定为3毫米，匹配对应规格的安装轴径需求。建模过程中采用特征化建模逻辑，先绘制带轮的轴向截面草图，通过旋转特征生成带轮的基体轮廓，再通过齿形草图的圆周阵列完成全部轮齿的切削成型，后续依次添加轮毂的定位紧定螺钉孔、轮缘的挡边结构，保证各部分尺寸的配合公差符合机械传动件的设计要求。材质渲染阶段选用铝合金阳极氧化的金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属机加工件的细腻质感，轮齿的加工面、轮毂的安装面分别设置不同的表面粗糙度表现，区分精加工面与非加工面的视觉差异，渲染时采用柔和的工业产品打光方案，清晰呈现带轮的分层结构：上部的挡边凸缘、中部的带齿啮合段、下部的安装轮毂段各部分的结构边界清晰可见，紧定螺钉孔的位置、轮齿的排布规律都能直观呈现。设计思路上，该带轮适配T系列2.5毫米节距的同步齿形带，主要用于小载荷的精密定时传动场景，建模时充分考虑带轮与同步带的啮合间隙，保证轮齿与带齿的啮合顺畅无卡滞，中心孔与紧定螺钉的配合结构可实现带轮与传动轴的可靠周向固定，上下挡边结构可防止传动过程中同步带发生轴向窜动，提升传动过程的稳定性。模型的各特征参数均可编辑调整，可根据实际传动需求修改齿数、孔径、轮毂长度等参数，快速衍生出同系列不同规格的带轮模型，适用于小型自动化设备、精密传动机构的设计选型与装配验证。
