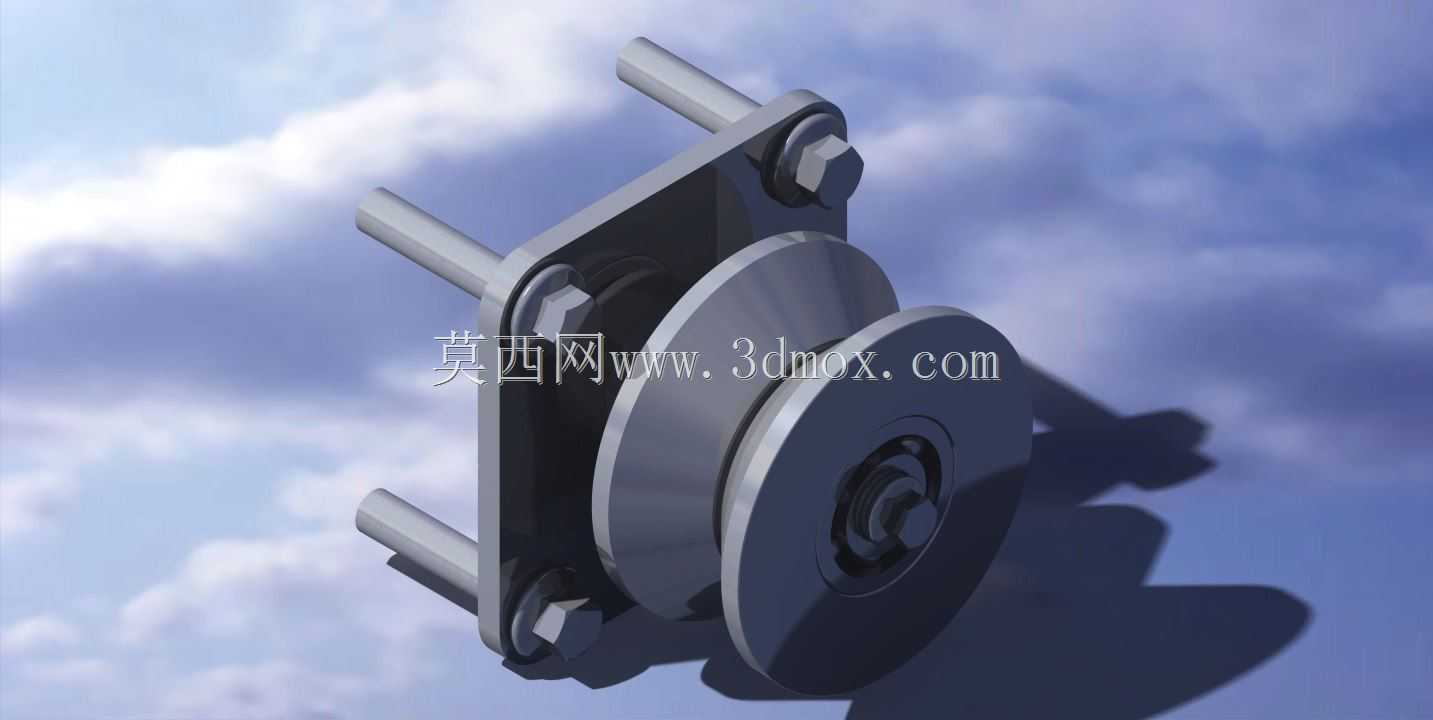

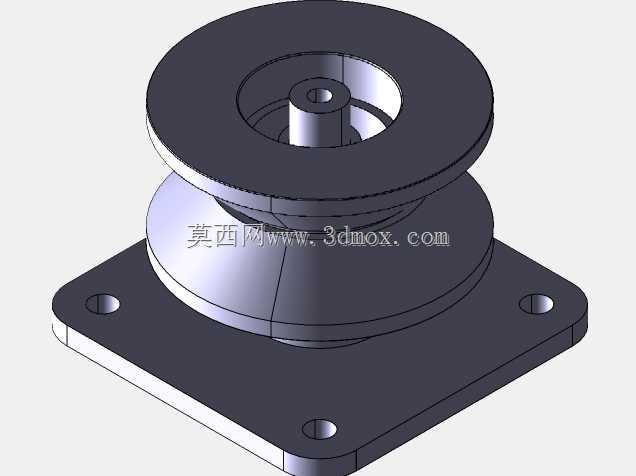

法兰安装式带轴R型导向滚轮组件

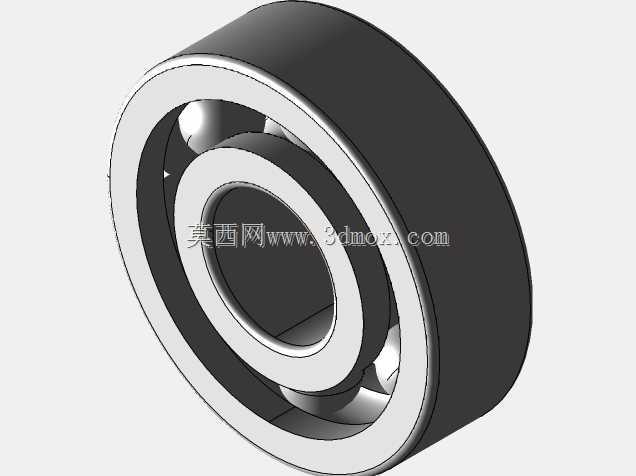

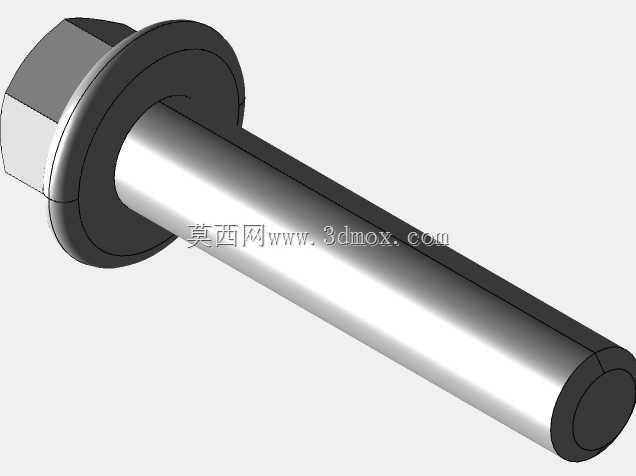

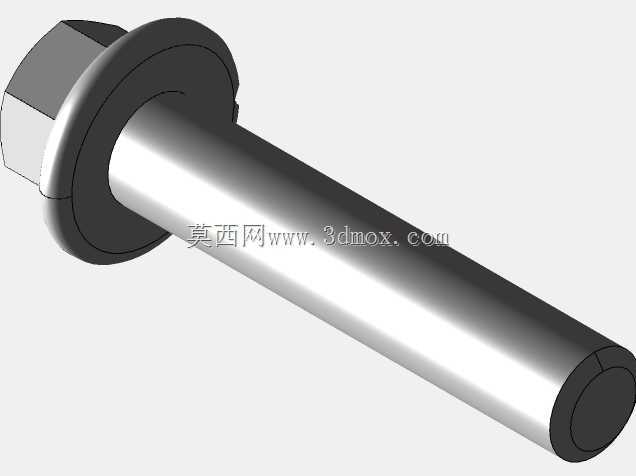

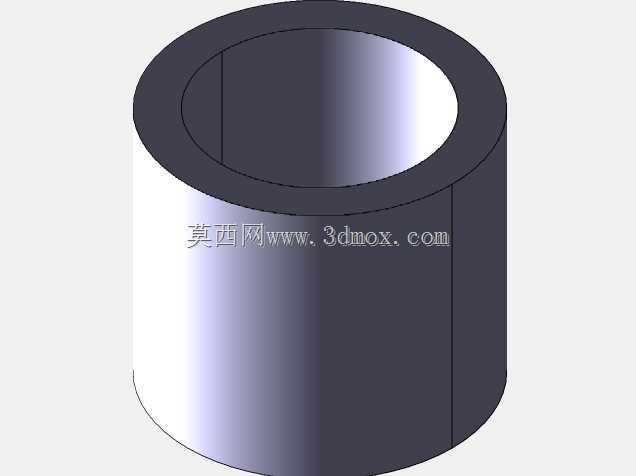

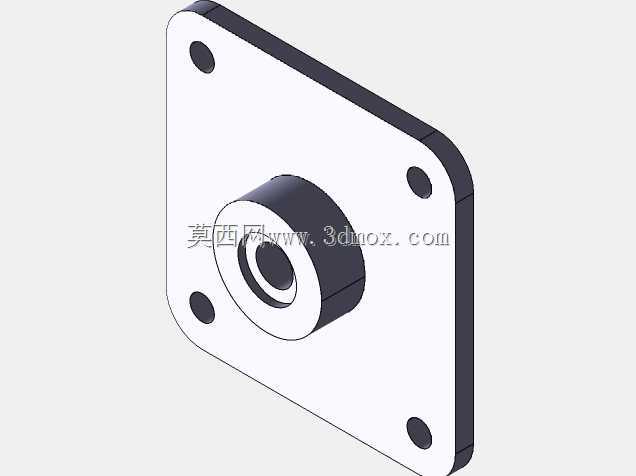

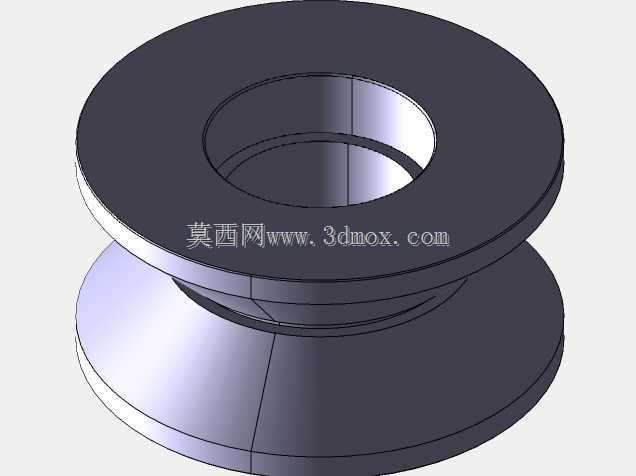

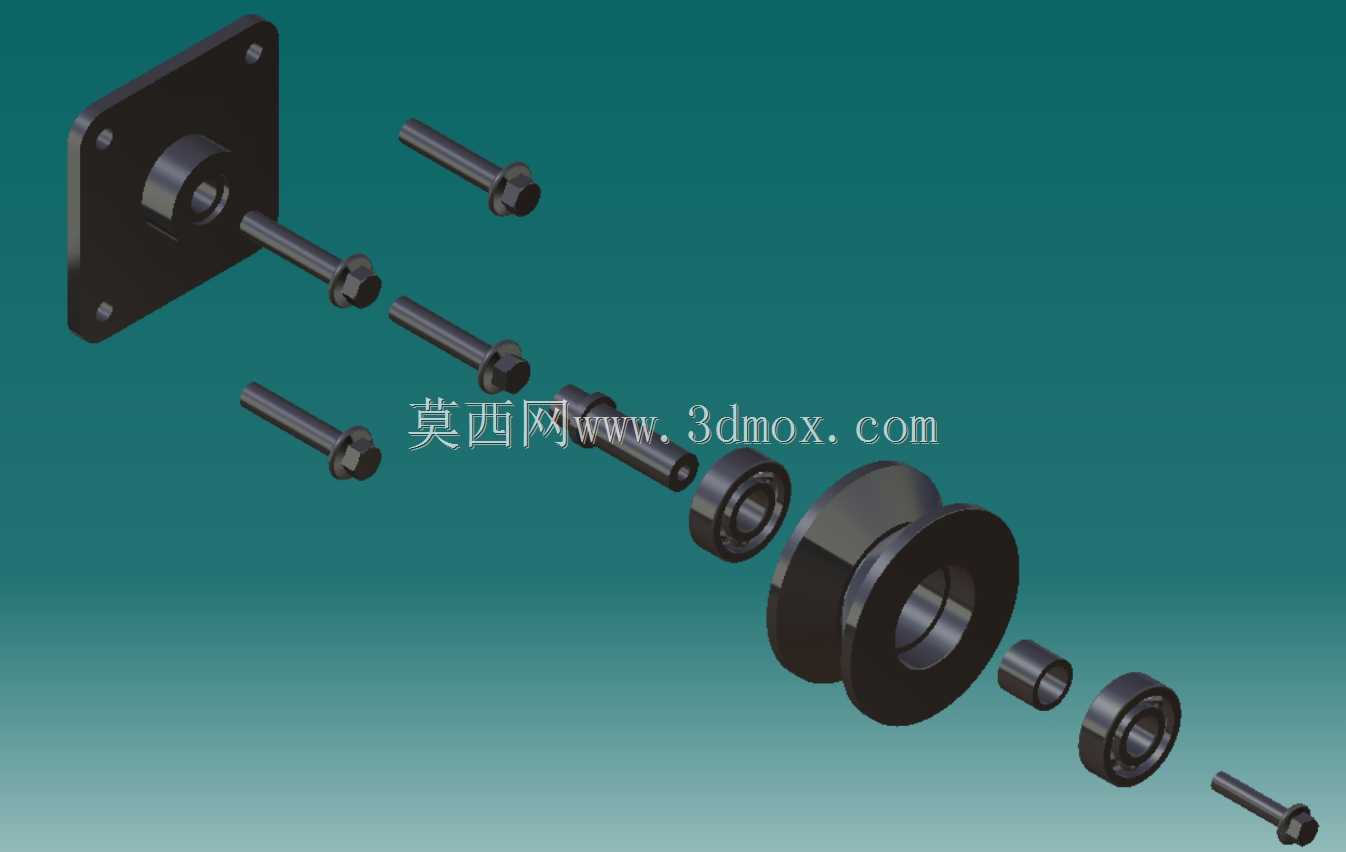

这款滚轮组件主要应用于轻载输送线的侧边导向、小型工装的滑动限位、自动化分拣设备的物料侧向定位场景，也可作为小型推拉机构的承重行走轮使用，适配电子装配流水线、包装输送线、小型仓储滑移架这类对运行平稳度有要求、负载不超过五十公斤的工况。整套组件采用方形法兰安装座作为承载基体，安装座上预设四个沉头安装孔，可直接通过螺栓固定在设备机架的型材或安装板上，安装孔位的间距经过标准化适配，能兼容常用的工业铝型材安装槽距，不需要额外加工转接板即可完成固定。组件的核心承载轴采用台阶式设计，一端与法兰座过盈压合实现轴向定位，轴身依次套装深沟球轴承、隔套、R型轮体，轴的末端通过轴端挡圈与锁紧螺母实现轴向锁紧，避免运行过程中轮体窜动。配套的内六角圆柱头螺栓用于法兰座与机架的锁紧连接，螺栓长度适配常用的安装板厚度，拧紧后螺栓头沉入法兰座沉孔内，不会突出安装面干涉周边部件。轮体采用R型圆弧槽面设计，槽面弧度适配常见的圆导轨、导向杆外径，运行时轮槽与导向件的接触为线接触，相比平轮能更好的约束侧向位移，避免运行过程中出现脱轨、跑偏的问题，轮体两侧的轴承采用双面密封结构，能阻挡车间内的粉尘、碎屑进入轴承滚道，延长组件的维护周期。设计过程中充分考虑了安装便捷性，整套组件拆分后所有零件都可单独更换，当轮体磨损或轴承失效时，不需要拆卸整个法兰座，只需松开轴端锁紧件即可替换损坏零件，大幅降低后期维护成本。组件的整体外伸长度控制在合理范围内，安装后不会过多占用设备内部空间，轮体的转动间隙经过预紧调整，空载转动时无卡滞、无旷量，带载运行时轮体转动顺滑，能有效降低导向过程中的摩擦阻力，减少驱动端的动力损耗。
