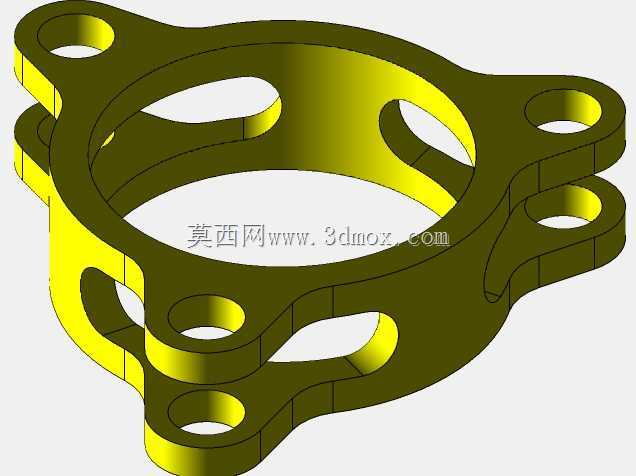

多孔环形轻量化机械连接法兰结构

这款多孔环形连接构件主要应用于流体管路对接、动力传动组件衔接以及机电设备的模块化装配场景中，在液压管路系统、小型动力单元输出端连接、轻量化设备机架拼接等工况下都能发挥稳定的连接作用，能够在保证连接强度的前提下，尽可能降低自身重量，适配对载荷冗余和自重控制有双重要求的装配场景。从实际用途来看，该构件主要承担两个对接部件之间的定位、紧固与载荷传递作用，周向均匀分布的安装孔可以匹配不同规格的紧固螺栓，适配多组螺栓的预紧力分布需求，避免局部应力集中导致的连接失效；中间的大尺寸中空区域既可以为流体、传动轴或者走线提供穿越空间，也能进一步削减零件自重，降低整体设备的负载。在功能特性上，该构件采用双层叠合的环形主体结构，相比单层同厚度法兰，抗弯折、抗剪切的性能有明显提升，周向延伸出的带孔耳座将安装点位向外拓展，不需要额外增大主体环的外径就能获得足够的螺栓安装间距，既节省了原材料占用，也缩小了安装所需的平面空间；构件上开设的多处异形减重槽，是在完成力学仿真校核后去除的非承载区域材料，不会影响整体结构强度，同时能让零件在振动工况下减少应力积聚，提升长期使用的疲劳寿命。设计思路上，这款零件优先遵循了等强度设计原则，所有承载截面的应力差值控制在合理区间，没有出现局部强度过剩或者薄弱的区域；安装孔的位置公差经过优化，能够适配对接端的位置度误差，降低装配时的对位难度，耳座的过渡位置全部采用圆角处理，避免热处理或者受力时出现应力开裂的问题。从安装边界来看，该零件整体外轮廓由环形主体和六个周向耳座构成，安装时需要预留的平面空间以最外侧两个对向耳座的孔中心距为边界，轴向安装空间匹配零件的整体厚度，中间中空区域的直径满足穿越件的最大外径要求，所有安装孔的孔径适配常用的六角螺栓规格，不需要特制紧固件就能完成装配，对接面的平面度经过设计管控，装配后能够保证足够的贴合密封性，减少连接位置的渗漏或者松动风险。
