立式单缸简易蒸汽动力装置结构设计

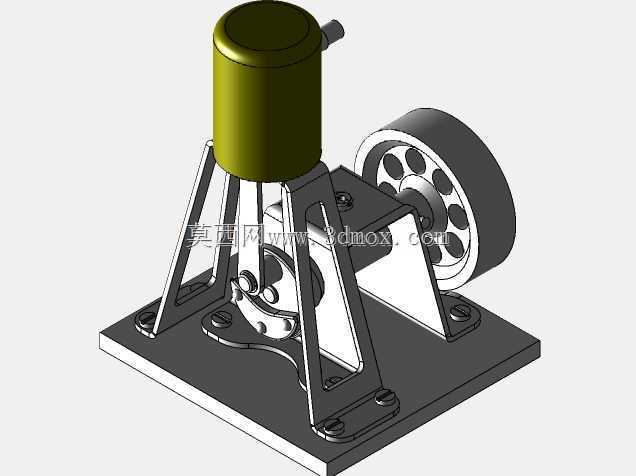

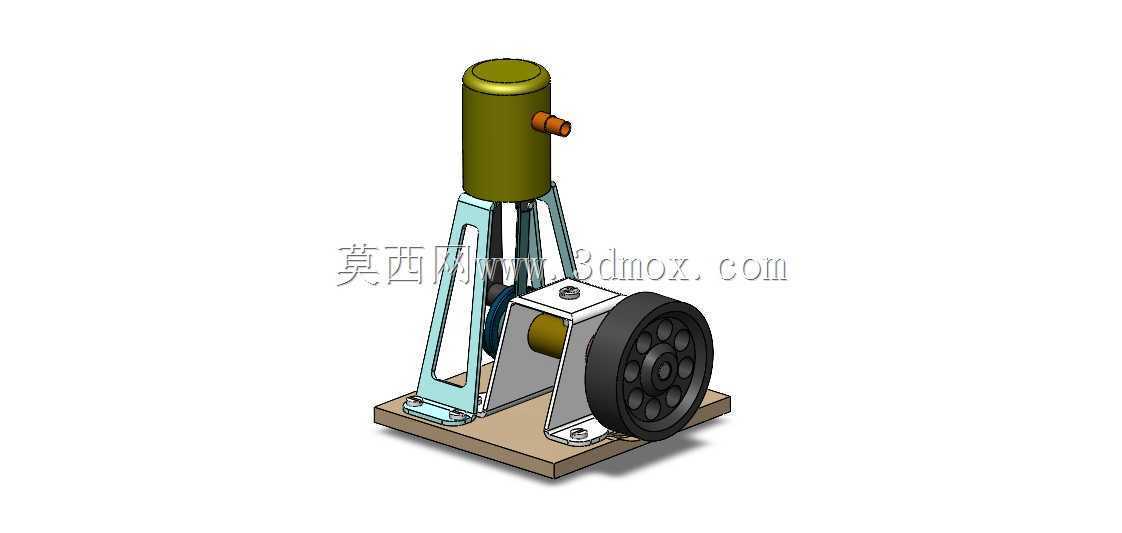

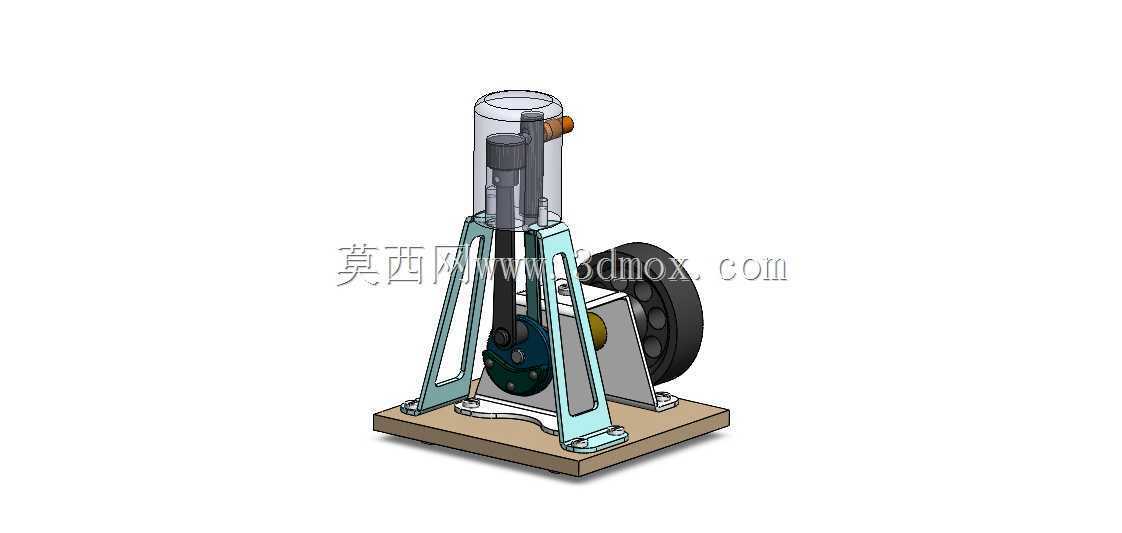

　　这套简易蒸汽动力装置的结构设计，核心面向基础热能动力教学演示、小型动力原理验证场景，区别于工业级大功率蒸汽机组，整体结构做了极致简化，保留蒸汽动力循环最核心的做功、传动、输出单元，能直观展示热能向机械能转换的完整路径，适合作为机械原理课程的具象演示载体，也可用于小型创客项目的动力端参考设计。从功能实现逻辑来看，装置顶部的立式圆柱腔体为蒸汽做功腔，是热能转换的核心区域，腔体下部通过密封结构连接活塞组件，活塞往复运动的动力通过垂直布置的连杆传递到下部的曲柄飞轮单元，将直线往复运动转换为旋转运动，侧置的黑色飞轮除了储能稳速作用外，也可作为动力输出端连接外部负载，整套传动链路没有冗余结构，运动部件的摩擦副都做了简化设计，降低加工与装配难度。

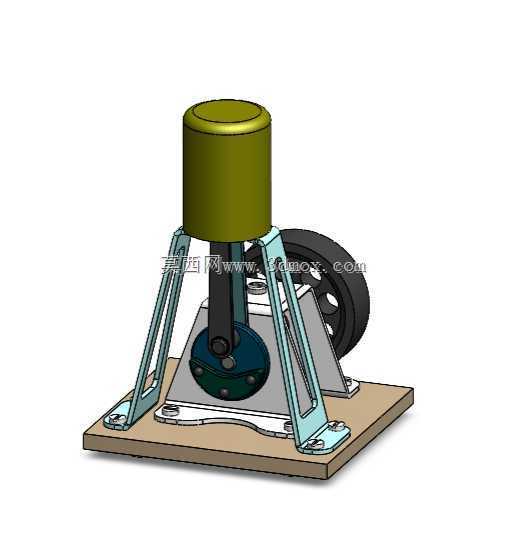

　　设计思路上优先保证原理展示的直观性，所有运动部件都做了外露处理，没有额外的封闭机壳遮挡传动路径，支撑结构采用双侧三角斜撑布局，通过螺栓固定在底部的平板安装基座上，三角支撑的角度经过校核，既能承受活塞上下运动带来的交变载荷，也能避免连杆运动过程中与支撑件发生运动干涉，支撑件与基座、支撑件与气缸顶部的连接都采用标准紧固件，方便拆解重组，适配教学场景下的拆装演示需求。安装边界方面，底部安装平板为矩形结构，四个角预留了固定安装孔位，可直接通过螺栓固定在实验台架或其他安装基体上，整体安装占用的平面尺寸适配常规教学实验台的台面规格，垂直方向的高度控制在单缸小功率演示装置的合理区间，不需要额外的超高安装空间。各部件的尺寸匹配经过运动仿真验证，

　　活塞的行程长度与曲柄的回转半径严格对应，连杆长度满足曲柄连杆机构的运动学要求，不会出现死点卡滞的问题，飞轮的转动惯量经过匹配，能够保证装置在低蒸汽压力输入下也能维持连续运转，不会因为往复运动的惯性波动出现停机问题。整套装置的结构没有采用复杂的集成化设计，所有零部件都采用常规机械加工工艺即可制作，气缸、活塞、连杆、飞轮、支撑件、基座都可以通过常见的车、铣、钻工艺完成加工，不需要特殊的定制工装，对于原理验证类项目来说，能够大幅降低制作成本与周期。在实际应用中，这类简易蒸汽装置除了教学演示外，也可作为小型蒸汽动力玩具、科普展品的核心动力单元，结构的可靠性经过简化设计后反而更高，因为减少了复杂的配气、密封辅助部件，故障点更少，

　　日常维护只需要定期检查活塞处的密封件、连杆与曲柄连接部位的润滑情况即可，不需要复杂的运维流程。结构设计过程中对各运动部件的间隙做了合理预留，既保证运动过程中不会出现卡滞，也避免间隙过大导致的蒸汽泄漏、传动精度下降问题，支撑结构的刚度经过校核，在装置连续运转过程中不会出现明显的形变，保证活塞运动的直线度，减少活塞与气缸壁之间的偏磨，提升整套装置的使用寿命。侧置飞轮的安装位置做了偏心优化，与曲柄的连接位置精准匹配做功行程的相位，能够最大化利用飞轮的储能作用，抵消活塞往复运动带来的速度波动，让动力输出的转速更平稳，飞轮外侧没有额外的遮挡结构，也方便直观观察旋转运动的状态，配合外露的连杆、活塞结构，能让观察者清晰看到从蒸汽推动活塞上下运动，到连杆带动曲柄飞轮旋转的完整动力传递过程，完全满足原理展示的核心需求。
