棘轮棘爪单向间歇传动机构结构

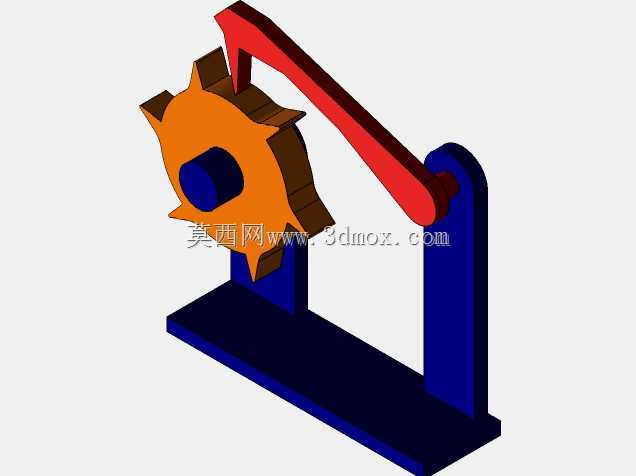

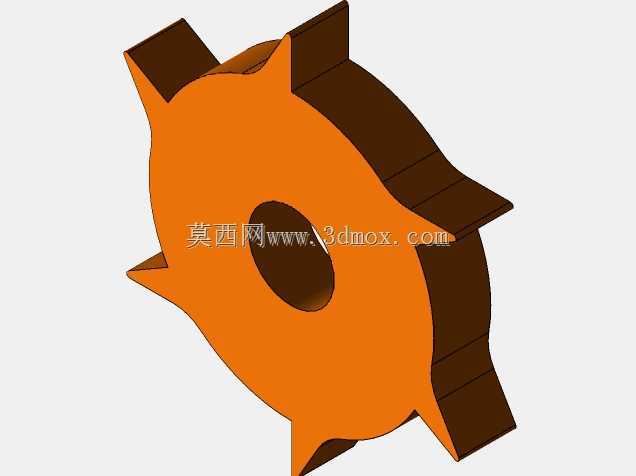

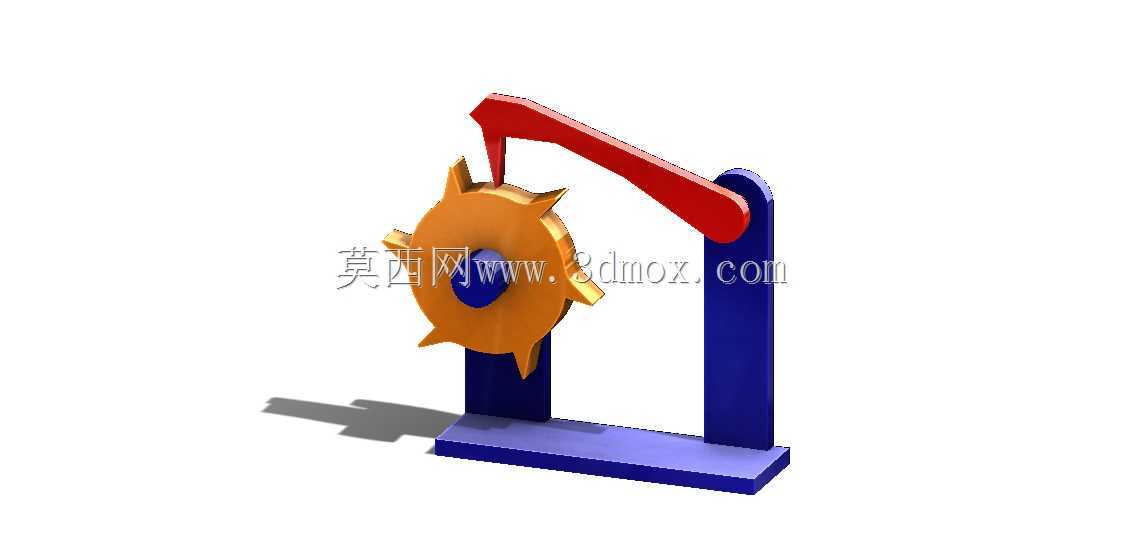

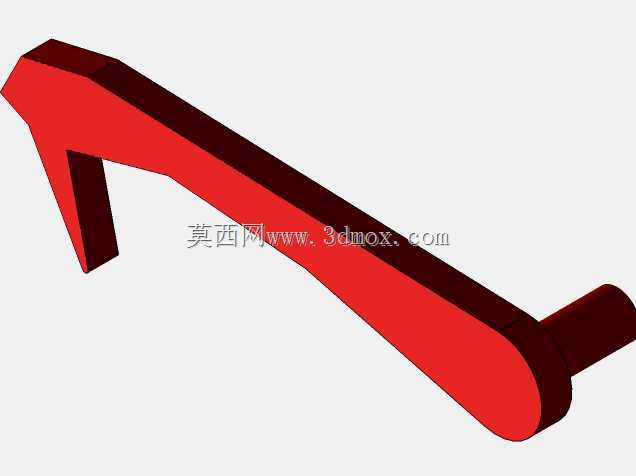

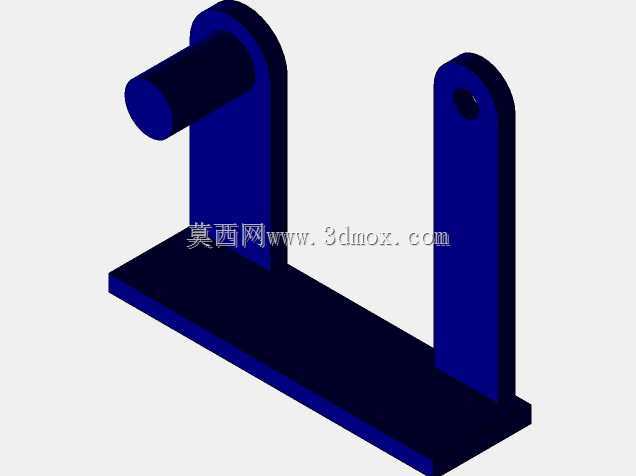

该棘轮棘爪机构是机械传动领域经典的单向间歇运动执行构件，广泛应用于需要单向步进传动、反向止锁的各类工业场景中，常见于轻工机械的进给系统、起重设备的止逆安全结构、机床的间歇进给单元、自行车飞轮传动结构以及各类自动化生产线的步进送料机构内，可实现将连续摆动输入转化为棘轮的单向步进转动输出，同时具备反向锁止的特性，避免负载端反向回转引发的设备故障或安全隐患。整套机构采用立式支撑布局，底部为平直矩形安装底座，两个平行立式支撑臂垂直固定于底座两侧，为整套传动结构提供稳定的刚性支撑，安装底座预留充足的装配固定边界，可直接通过螺栓紧固在设备安装基面，适配多数常规设备的安装空间尺寸，不会与周边相邻构件产生运动干涉。核心传动部件包含外缘带均匀棘齿的棘轮构件、铰接于摆动臂端的主动棘爪，棘轮通过中心转轴装配在两侧支撑臂之间，可绕中心轴做定轴转动，棘爪与摆动臂铰接处设置复位结构，保证棘爪始终与棘轮齿面保持贴合接触。当主动摆杆绕铰接点做往复摆动时，摆杆带动棘爪同步运动，摆杆向工作方向摆动时，棘爪嵌入棘轮齿槽推动棘轮转过固定角度，摆杆回程摆动时，棘爪沿棘轮齿面滑过，不会带动棘轮反向转动，以此实现单向间歇传动的功能。设计过程中重点优化了棘爪与棘轮齿形的啮合角度，保证棘爪在工作行程中能顺利嵌入齿槽不发生滑脱，回程时可顺畅滑过齿面无卡滞，同时对支撑臂的受力位置做了加强处理，抵消传动过程中产生的径向载荷，避免长期运行出现支撑变形。整套机构结构紧凑，传动可靠，无需复杂的辅助控制元件即可实现稳定的单向间歇传动，在低速重载的间歇传动场景中具备极高的运行稳定性，维护成本低廉，可根据实际传动需求调整棘轮齿数、棘爪摆角来适配不同的步进角度需求，灵活适配不同设备的传动参数要求。
