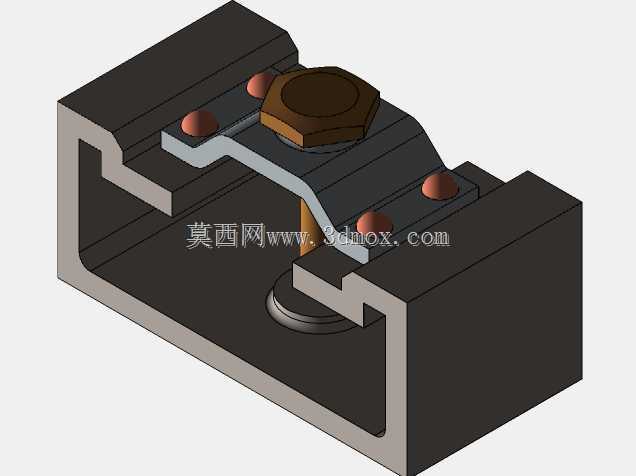

槽式基座压紧式终端支撑固定组件

这类终端支撑组件多应用在工业电气布线、气动液压管路排布、小型自动化设备终端部件固定场景中，核心作用是为排布到设备终端位置的线缆、管路、小型传感元件提供稳定的承托与压紧固定，避免终端位置的连接件受设备运行振动、外力拉扯出现松脱、移位，保障终端点位的连接可靠性。从结构设计来看，组件采用C型槽式基座作为承载主体，基座两侧带内折限位边，既可以为内部的压紧件提供滑动导向空间，也能在安装时通过槽体结构快速卡入预设的安装轨，无需在安装面额外加工大量定位孔，适配工业现场常见的标准安装导轨尺寸，安装边界灵活，可根据终端点位的实际位置沿导轨滑动调整固定位置，调整到位后通过锁紧结构完成定位。组件的核心压紧部分采用Z型折弯压臂结构，压臂上方设置六角锁紧螺母，通过旋紧螺母带动压臂向下施压，压臂下表面设置的多个半球形凸点，能够在压紧时增大与被固定件表面的摩擦力，即使被固定的线缆、管路外表面为光滑的塑料或橡胶材质，也能避免压紧后出现轴向窜动，同时凸点的点接触设计不会过度挤压被固定件的外壁，防止薄壁管路、线缆外绝缘层被压损变形。压臂下方设置带圆形底盘的支撑柱，支撑柱底盘贴合C型槽的内底面，在锁紧螺母旋紧时，支撑柱为压臂提供反向支撑力，让压紧力均匀传递到被固定件上，不会出现压臂单侧倾斜导致的压合不实问题。在实际应用中，这类支撑组件可适配不同直径的圆形线缆、小型气管油管，也可对扁平状的柔性排线、终端传感模块的安装边进行压紧固定，单组件可同时对多根并排排布的终端连接件进行固定，大幅减少终端位置的固定件使用数量，让设备终端的排布更加整洁规整。设计时充分考虑了工业现场的安装维护便利性，所有部件均为可拆卸结构，后期更换被固定件时无需完全拆下整个组件，只需松开锁紧螺母即可抬起压臂完成线缆或管路的更换，维护操作效率更高，同时C型基座的槽体结构可容纳多余的线缆余量，避免终端位置的线缆过度弯折出现芯线断裂问题，整体结构紧凑，占用安装空间小，可在设备内部狭窄的终端安装空间内完成布置，不会与周边的其他机械、电气部件产生安装干涉。
